Introducción a los principales indicadores, dígitos de visualización y características de visualización de los multímetros digitales
Los dígitos de visualización de un multímetro digital suelen ser {{0}}/2 a 8 1/2 dígitos. Hay dos principios para juzgar los dígitos de visualización de los instrumentos digitales: uno es que los dígitos que pueden mostrar todos los números del 0 al 9 son dígitos enteros; El numerador es el numerador, y el valor de conteo es 2000 cuando se usa la escala completa, lo que indica que el instrumento tiene 3 dígitos enteros, y el numerador del dígito fraccionario es 1, y el denominador es 2, por lo que se llama 3 1/2 dígitos, se lee como "tres dígitos y medio", el bit más alto solo puede mostrar 0 o 1 (el 0 generalmente no se muestra). 3 2/3 dígitos (pronunciado "tres dígitos y dos tercios"), el dígito más alto del multímetro digital solo puede mostrar números del 0 al 2, por lo que el valor máximo de visualización es ±2999. En las mismas condiciones, es un 50 por ciento más alto que el límite de un multímetro digital de 3 1/2 dígitos, que es especialmente valioso cuando se mide un voltaje de CA de 380 V.
Los multímetros digitales populares generalmente pertenecen a los multímetros de mano con pantalla de 3 1/2 dígitos, y los multímetros digitales de 4 1/2, 5 1/2 dígitos (menos de 6 dígitos) se dividen en de mano y de escritorio. . Más de 6 1/2 dígitos pertenecen principalmente a multímetros digitales de escritorio.
El multímetro digital adopta tecnología de visualización digital avanzada, con visualización clara e intuitiva y lectura precisa. No solo asegura la objetividad de la lectura, sino que también se ajusta a los hábitos de lectura de las personas y puede acortar el tiempo de lectura o grabación. Estas ventajas no están disponibles en los multímetros analógicos tradicionales (es decir, de puntero).
El principio y el estándar del engranaje de encendido y apagado del multímetro.

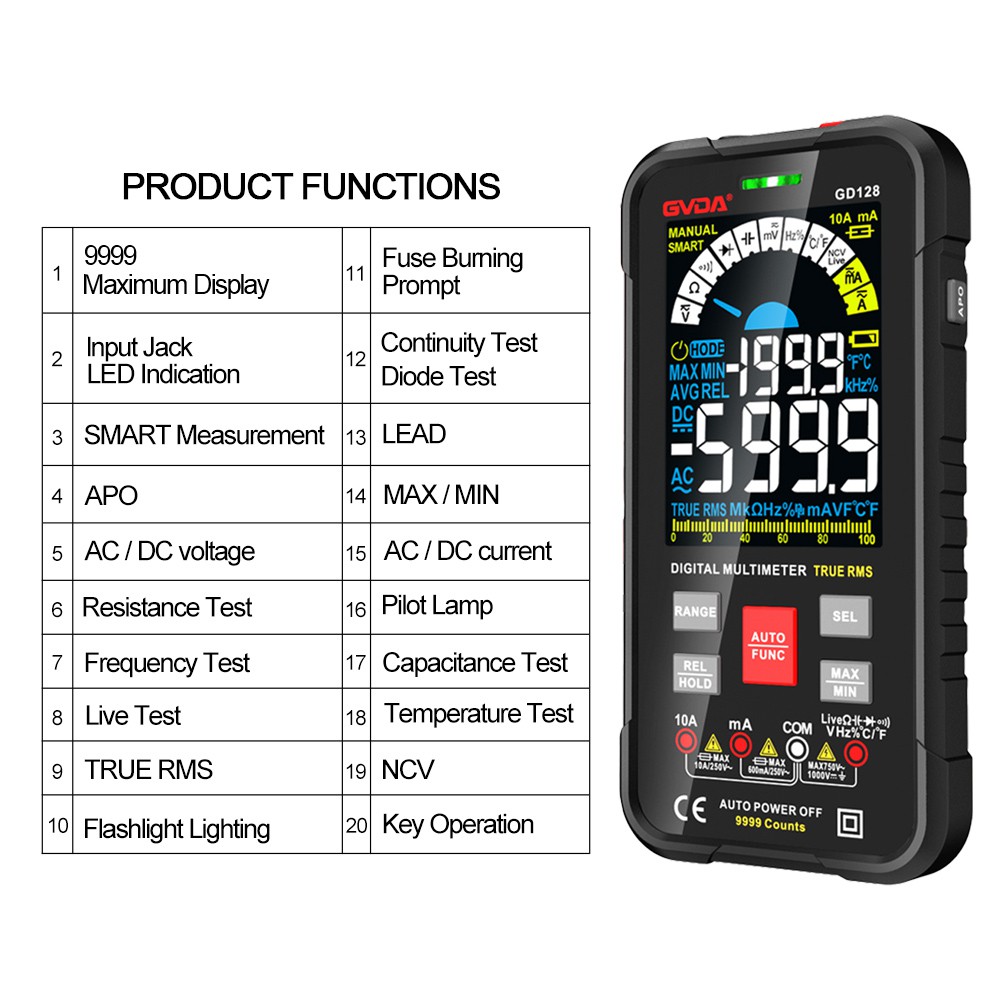

La posición on-off es un modo de medida que tienen casi todos los multímetros, y sirve para medir si la línea está encendida o apagada (cortocircuito). Generalmente, se utilizan un zumbador y una luz LED. El zumbador suena o la luz LED se enciende, lo que indica que el circuito está conectado. Como se muestra en la figura, el signo en el cuadro rojo es el engranaje de encendido y apagado del multímetro.
Principio de marcha on-off
Cuando el multímetro se gira a la posición de encendido y apagado, el circuito interno que está conectado es: el cable de prueba negro está conectado al polo negativo de la batería interna, el polo positivo de la batería está conectado a un resistor con una resistencia pequeña , y el otro extremo de la resistencia está conectado al cable de prueba rojo. El circuito de chirrido interno recibe la señal de activación de la resistencia. Si los dos cables de prueba están en cortocircuito o la resistencia entre ellos es pequeña, entonces el voltaje en la resistencia de activación dentro del medidor es alto, lo que activa el pitido. Si la resistencia entre los dos cables de prueba es grande, entonces el voltaje dividido de la resistencia de activación interna conectada en serie es muy pequeño y no se puede activar el pitido.
Estándar de archivo de encendido y apagado
La definición general es que 80 ohmios y menos son de conducción, de lo contrario, no son de conducción. Es decir, conecte los cables de prueba rojo y negro del multímetro a ambos lados de una línea. Si la resistencia de esta línea es inferior a 80 ohmios, el multímetro emitirá un sonido y pensará que esta línea está conduciendo.
