Cómo utilizar un multímetro para medir interruptores de proximidad
El interruptor de proximidad se puede medir con un multímetro; El método de medición también es muy simple, simplemente trátelo como un interruptor.
Entonces, comprendamos qué es realmente este interruptor de proximidad.
Un interruptor de proximidad, como su nombre indica, es un interruptor que sólo funciona cuando está "cerca". El interruptor de proximidad debe clasificarse como un interruptor de posición y la mayor diferencia con nuestros interruptores de viaje comunes es que el interruptor de proximidad puede completar el trabajo de medición de posición sin tocar el objeto de medición.
En resumen, la esencia de los interruptores de proximidad siguen siendo los interruptores, pero sus principios de funcionamiento son diferentes. Actualmente, los interruptores de proximidad habituales en el mercado se dividen a grandes rasgos en las siguientes categorías:
Interruptor fotoeléctrico de proximidad: Mediante el reflejo de la luz, cuando haya un obstáculo que bloquee la luz emitida, el dispositivo generará una señal de encendido o apagado.
Interruptor de proximidad tipo Hall: Es posible que las personas no estén familiarizadas con el término Hall, pero de hecho, Hall es una forma de circuito sensible a sustancias magnéticas. Cuando se detecta un objeto magnético, el circuito cambiará y, a través del circuito de conversión, se emitirá la señal de encendido o apagado correspondiente:
Interruptor de proximidad capacitivo: cuando se trata de interruptores de proximidad capacitivos, es importante comprender la cuestión de la constante dieléctrica. Cuando un objeto pasa entre las dos placas de electrodos de un condensador, la constante dieléctrica cambia, lo que genera una señal que luego se convierte y se emite a través de un circuito.

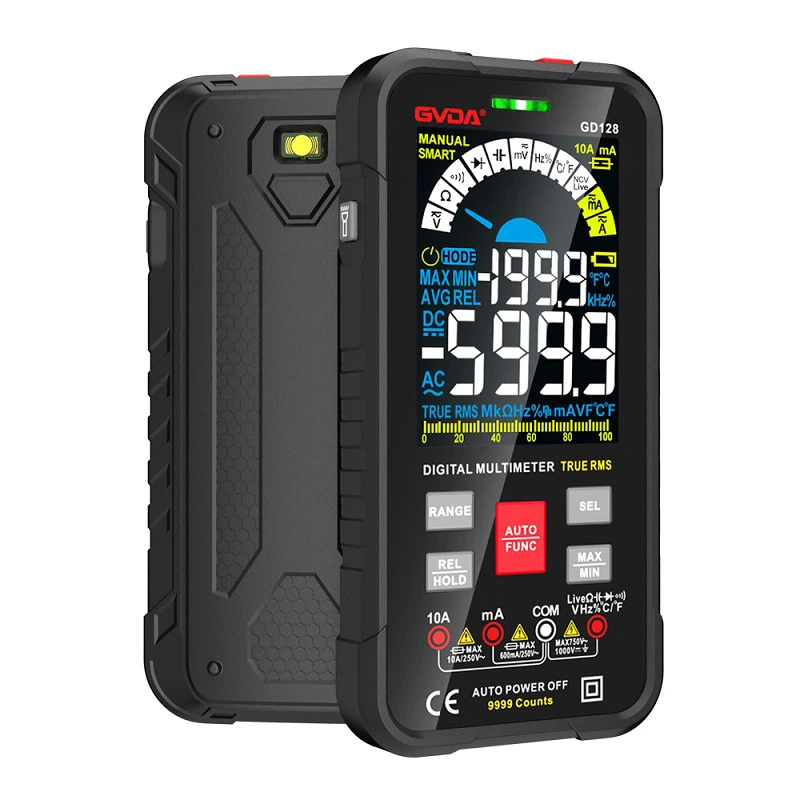

¿Cómo utilizar un multímetro para medir interruptores de proximidad?
Aunque también es un interruptor, la medida de este interruptor de proximidad es algo especial. Si lo medimos directamente, definitivamente no podremos medir nada, porque este interruptor de proximidad requiere suministro de energía durante el funcionamiento normal, al igual que un aparato eléctrico, que necesita estar conectado a una fuente de energía. La mayoría de ellos son de 24 V CC, que es un método de cableado de tres cables.
Entonces, conectar la alimentación al interruptor de proximidad es el primer paso en la medición.
Después de suministrar energía al interruptor de proximidad, también debemos comprender su método de cableado interno. Tomemos como ejemplo el interruptor de proximidad de tres hilos. Los amigos que conocen algunos circuitos pueden ver fácilmente que el encendido y apagado del interruptor de proximidad está relacionado con un transistor. Cuando se detecta un objeto en el circuito principal del interruptor de proximidad, se producirá el cambio de encendido y apagado dentro del circuito, lo que formará un circuito cerrado en ambos extremos de la carga en la figura siguiente. Es decir, se utiliza una fuente de alimentación de 24 V. agregado a ambos lados de la carga, que en realidad es el principio de funcionamiento del interruptor de proximidad.
Cuando usamos un multímetro para medir el voltaje en ambos lados de la carga, podemos determinar si el interruptor de proximidad está encendido o apagado.
Tenga en cuenta que debido a las diferentes formas de interruptores de proximidad, no es seguro si el extremo de carga comparte el polo positivo o negativo con la fuente de alimentación. Las medidas reales deben realizarse de acuerdo con nuestro manual del producto.
