Cómo utilizar una pinza amperimétrica para determinar si hay una fuga
El cable del circuito medido que pasa a través del núcleo de hierro se transforma en la bobina primaria del transformador de corriente, y el paso de la corriente induce corriente en la bobina secundaria. Mida la corriente que fluye a través de la línea que se está probando para que el amperímetro conectado a la bobina secundaria pueda mostrar una lectura. Al cambiar el engranaje del interruptor, se pueden ajustar los rangos de la pinza amperimétrica. Sin embargo, está prohibido usar energía mientras se cambia de marcha. La pinza amperimétrica suele tener una precisión de 2,5 a 5 grados, que no es muy alta. El medidor tiene interruptores con varios rangos para las funciones de medición de voltaje y diferentes niveles de corriente para facilitar su uso.

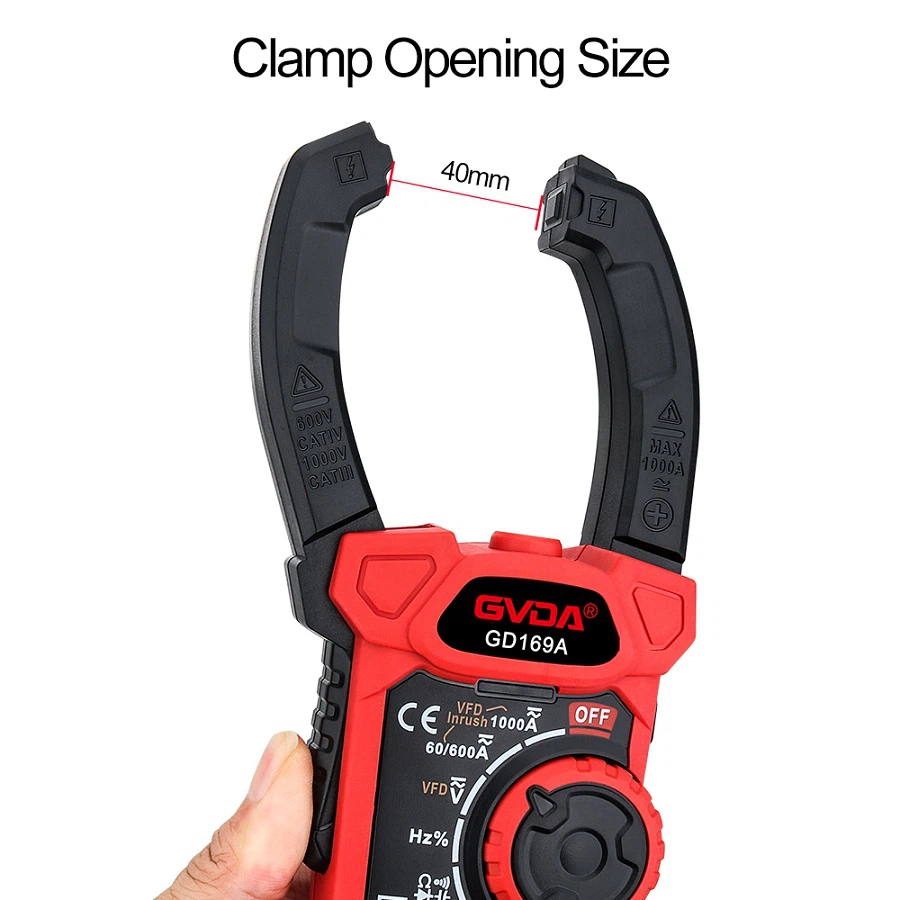

Asegúrese de sujetar los cables que se están probando cuando utilice una pinza amperimétrica para medir la corriente. La corriente no se puede detectar si dos (cables paralelos) están encajados juntos. Además, el error de detección es mínimo cuando se emplea el núcleo (centro) del amperímetro de pinza para la detección. Es más práctico utilizar un divisor de línea al examinar el uso de energía de los electrodomésticos. La corriente por debajo de 1A se puede mejorar antes de la detección, ya que algunos divisores de línea tienen la capacidad de amplificar la corriente de detección diez veces. Una pinza amperimétrica de CC mostrará un número negativo cuando detecte corriente CC (DCA), ya que la corriente fluirá en la dirección opuesta. El estado de la batería del automóvil se puede determinar utilizando esta función.
Instale el núcleo del fusible retirado en una de las fases, mida la corriente de la fase con una pinza amperimétrica y luego desconecte la línea neutral del contactor de CA que regula la línea de bajo voltaje en el transformador de distribución. La corriente adquirida es la corriente de fuga de la fase. En el mismo orden, mida la corriente de fuga de las otras fases de fuga. El engranaje del amperímetro de abrazadera debe configurarse en el engranaje de alta corriente durante la prueba; si el valor de detección es bajo, cambie el engranaje de la pinza amperimétrica al engranaje de mA para la detección. Esto evitará un gran daño de corriente al medidor causado por la ocurrencia de una conexión a tierra de cable de fase en la línea (como alguien que usa el método de una línea en un lugar para robar electricidad, etc.).
Después de identificar la línea de fase que tiene una fuga, el procedimiento para localizar la fuga es colocar la línea de fase que se va a revisar en el núcleo del fusible en el transformador de distribución, desconectar los fusibles de la línea neutra y las otras dos fases, y luego usar para subir al poste. El amperímetro de abrazadera localiza el punto de fuga al detectar el cable de fase vivo. Se puede elegir el centro de la línea para la posición del poste de embarque para aumentar la eficiencia. El segmento de línea en el que se sospecha la fuga se encuentra después de determinar mediante detección si el punto de fuga está en la primera mitad o en la segunda mitad de la línea. El rango de detección se reduce de forma análoga. Para identificar la ubicación exacta de la fuga, detecte el aislador de soporte del cable de fase dentro del rango pequeño especificado y el cable de fase de la línea de conexión del usuario conectado al cable de fase dentro del rango (esto se puede hacer en tierra o simultáneamente con la detección del aislador).
La pinza amperimétrica se puede utilizar para encontrar líneas de conexión de usuario de bajo voltaje dentro del rango sospechoso mientras se lleva a cabo la transmisión de energía de la línea de bajo voltaje. Al realizar pruebas, las mordazas de la pinza amperimétrica deben cargarse simultáneamente con los cables de fase y neutro de los usuarios monofásicos, así como con los cables trifásicos y neutros de los usuarios trifásicos. La suma fasorial del flujo magnético de la corriente de carga es cero en este momento si no hay una falla de fuga, y la indicación de la pinza amperimétrica también es cero en este momento; si hay una corriente de fuga, la pinza amperimétrica puede identificarla.
La mejor manera de determinar si hay alguna fuga en las líneas y equipos internos del usuario es medir la corriente de fuga en la línea de entrada de alimentación del usuario con una pinza amperimétrica mientras se conectan y desconectan los dispositivos eléctricos y las lámparas del usuario uno a la vez. alteraciones para identificar iluminación y equipos con fugas. Si la pinza amperimétrica indica que el usuario todavía tiene corriente de fuga aunque todo el equipo y las bombillas funcionen correctamente o se haya quitado el equipo defectuoso, es posible que la línea de bajo voltaje del usuario tenga una fuga. En este caso, se debe tomar el curso de acción apropiado. Para la falla de fuga de la tubería preenterrada y oculta, solo se puede adoptar el método de tratamiento de cambiar la línea o volver a cablear.
