Cómo medir triodo con multímetro digital

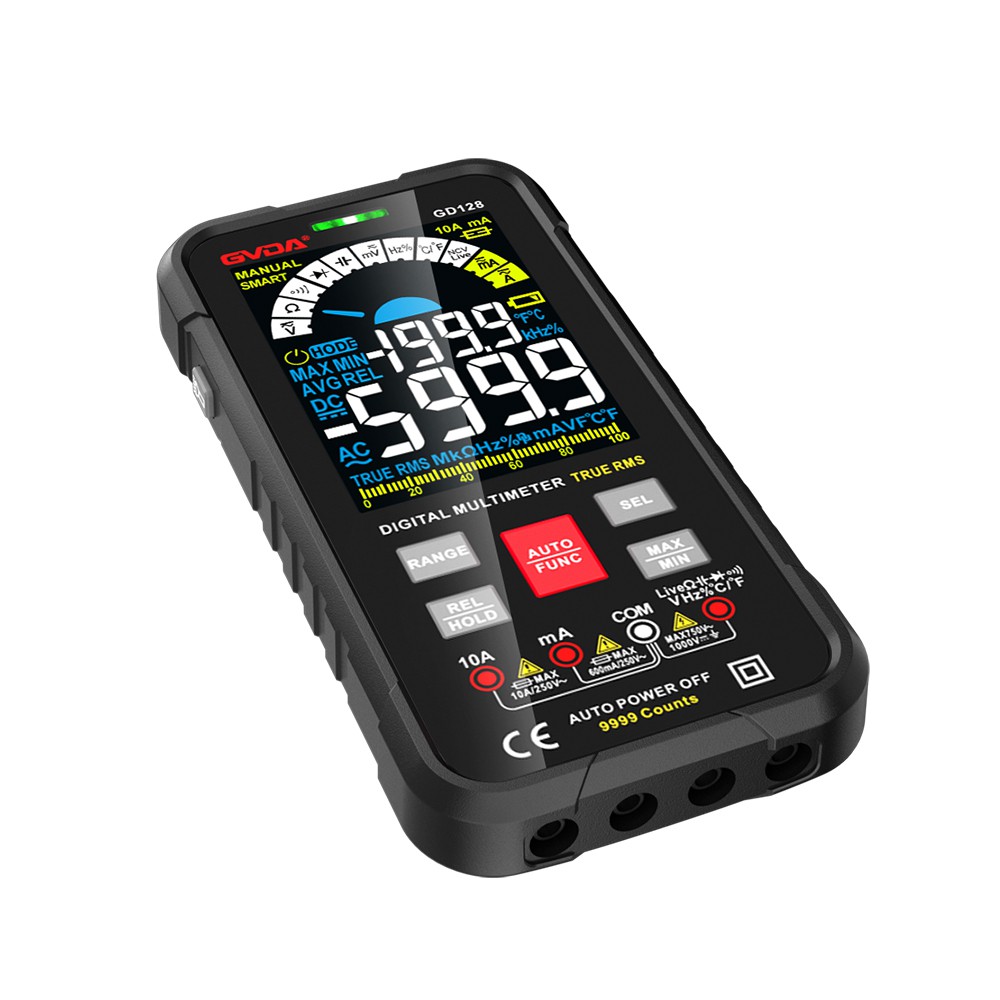

El multímetro es una herramienta de medición eléctrica y electrónica de uso común. Es el favorito del personal de mantenimiento y los entusiastas de la electrónica por su facilidad de uso y precisión. A veces no es tan bueno como un multímetro de puntero al medir ciertos componentes, como un triodo. Creo que el multímetro digital es más conveniente al medir el triodo.
La experiencia de usar un multímetro para medir la calidad de los triodos generalmente se usa para juzgar pequeños dispositivos de triodos de esta manera. Hay algunos triodos BC337 disponibles, asumiendo que no sé si es un tubo PNP o NPN.
Primero, encuentre la base y juzgue si es un tubo PNP o NPN. Mirando la figura anterior, podemos ver que la base del transistor PNP es el punto común de los dos electrodos negativos, y la base del transistor NPN es el punto común de los dos electrodos positivos.
En este momento, puede usar el archivo de diodos del multímetro digital para medir la base, vea la Figura 3. Para tubos PNP, cuando el cable de prueba negro (conectado al polo negativo de la batería en el medidor) está en la base y el cable de prueba rojo se usa para medir los otros dos polos, las lecturas generalmente no son muy diferentes (generalmente 0.5-0.8). Para una lectura mayor (típicamente 1).
Para el medidor NPN, el cable de prueba rojo (conectado al electrodo positivo de la batería en el medidor) está conectado a la base. El BC337 en la mano es un tubo NPN, y el pin central es la base.
Después de encontrar la base y saber qué tipo de tubo es, es hora de juzgar el emisor y el colector. Si usa un multímetro de puntero para llegar a este paso, es posible que tenga que usar las dos manos, e incluso algunos amigos usarán la lengua, lo que se puede decir que es bastante problemático. ¿Es mucho más conveniente usar el medidor digital de tres? Creo que es más conveniente y preciso agregar los pasos anteriores.
Gire el multímetro al engranaje hFE, BC337 se baja al pequeño orificio de la NPN y el polo B se alinea con la letra B arriba. Leer, luego invertir sus otros dos pies y luego leer. La polaridad de la lectura mayor es la misma que la letra marcada en la tabla anterior. En este momento, puede reconocer los polos C y E de BC337 mirando hacia la letra. Después de aprender, otros triodos harán lo mismo, lo cual es conveniente y rápido.
Uno, tres al revés, encuentra la base
Un triodo es un dispositivo semiconductor que contiene dos uniones PN. Según los diferentes métodos de conexión de las dos uniones PN, se pueden dividir en transistores de tipo NPN y tipo PNP con dos tipos de conductividad diferentes. La figura 1 muestra sus símbolos de circuito y circuitos equivalentes.
Para probar el triodo, use el engranaje de ohmios del multímetro y seleccione el engranaje R×100 o R×1k. La figura 2 muestra el circuito equivalente para el bloque de ohmios de un multímetro. Se puede ver en la figura que el cable de prueba rojo está conectado al polo negativo de la batería en el reloj, y el cable de prueba negro está conectado al polo positivo de la batería en el reloj.
Supongamos que no sabemos si el triodo bajo prueba es de tipo NPN o tipo PNP, y no podemos decir qué electrodo es cada pin. El primer paso en la prueba es determinar qué pin es la base. En este momento, tomamos dos electrodos al azar (por ejemplo, estos dos electrodos son 1 y 2), usamos los dos cables de prueba del multímetro para medir su resistencia hacia adelante y hacia atrás al revés, y observamos el ángulo de desviación de la aguja; luego, tome 1, 3 dos electrodos y 2, 3 dos electrodos, mida respectivamente su resistencia hacia adelante y hacia atrás al revés, y observe el ángulo de desviación de las manos. Entre estas tres mediciones al revés, debe haber dos resultados de medición que sean similares: es decir, en la medición al revés, la desviación de las manos es grande en un momento y la desviación es pequeña en el otro momento; El pin es la base que buscamos (ver Figura 1 y Figura 2 para entender su razón).
2. Unión PN, tipo de tubo fijo
Después de encontrar la base del triodo, podemos determinar el tipo de conductividad del tubo según la dirección de la unión PN entre la base y los otros dos electrodos (Figura 1). Toque la punta de prueba negra del multímetro en la base y la punta de prueba roja en cualquiera de los otros dos electrodos. Si el ángulo de desviación del puntero en la cabeza del medidor es grande, significa que el triodo bajo prueba es un tubo NPN; si el ángulo de deflexión del puntero en la cabeza del medidor es pequeño, entonces el tubo probado es de tipo PNP.
3. Siga la flecha, la desviación es grande
Después de encontrar la base b, ¿cuál de los otros dos electrodos es el colector c y cuál es el emisor e? En este momento, el colector cy el emisor e pueden determinarse midiendo la corriente de penetración ICEO.
(1) Para transistores NPN, el circuito de medición de corriente de penetración se muestra en la Figura 3.
De acuerdo con este principio, use los cables de prueba negro y rojo del multímetro para medir las resistencias directa e inversa Rce y Rec entre los dos polos al revés. Aunque el ángulo de deflexión de la aguja del multímetro es muy pequeño en las dos medidas, si observas detenidamente, siempre habrá una deflexión. El ángulo es ligeramente mayor. En este momento, la dirección del flujo de corriente debe ser: cable de prueba negro→polo c→polo b→polo e→cable de prueba rojo. Debe estar conectado al colector c, y el bolígrafo rojo debe estar conectado al emisor e.
(2) Para el triodo tipo PNP, la razón también es similar al tipo NPN. La dirección del flujo de corriente debe ser: cable de prueba negro → polo e → polo b → polo c → cable de prueba rojo, y la dirección del flujo de corriente también es consistente con la dirección de la flecha en el símbolo del triodo. Entonces, en este momento, el cable de prueba negro debe estar conectado al emisor e, y el cable de prueba rojo debe estar conectado al colector c (vea la Figura 1 y la Figura 3).
4. Incapaz de detectar, mueve la boca
Si durante el proceso de medición de "seguir la flecha, la desviación es grande", si la desviación de los dos punteros de medición antes y después del revés es demasiado pequeña para distinguirse, es necesario "mover la boca". El método específico es: en las dos mediciones de "siguiendo la flecha, la desviación es grande", utilice las dos manos para pellizcar la unión de los dos cables de prueba y los pines, sostenga el electrodo base b con la boca (o use la lengua para sostenerlo) El colector c y el emisor e pueden distinguirse por el método de juicio de "seguir la flecha, gran desviación". Entre ellos, el cuerpo humano desempeña el papel de resistencia de polarización de CC, el propósito es hacer que el efecto sea más evidente.
