Explicar en detalle las diversas funciones y precauciones de un multímetro.
Antes de presentar el multímetro en detalle, primero expliquemos el sentido común y las convenciones de lectura de los instrumentos y medidores de medición generales.
Los instrumentos se dividen en tipo de puntero (tipo analógico), tipo de pantalla digital (digital) y forma de onda (gráfica) para mostrar los resultados de la medición.
Mida los parámetros eléctricos de diferentes categorías, utilice los instrumentos correspondientes y seleccione el equipo funcional correspondiente. Si se mide la longitud con una regla, se pueden usar diferentes tipos y precisiones de reglas para diferentes cosas, y nuestras mediciones de electricidad y parámetros también son los mismos.
Es posible que sea necesario precalentar, depurar y poner a cero algunos instrumentos antes de su uso formal para ponerlos en condiciones normales de trabajo. Luego estime el tamaño de los parámetros de los componentes medidos y los valores de los parámetros eléctricos, y seleccione un rango apropiado para mejorar la precisión de la medición. Si no está seguro, generalmente se utiliza primero una gran cantidad de pruebas de rango para garantizar la seguridad del instrumento.
La selección del rango de medición es generalmente precisa cuando el puntero está en 1/3-2/3 del rango completo o cuando el número está cerca del valor del engranaje, y los gráficos deben mostrarse completamente y ser tan grandes y claros como sea posible. posible.
Durante el proceso de medición, a veces es necesario ajustar el método de visualización, el nivel, la ampliación y otras funciones de la perilla o interruptor para facilitar la observación y la visualización de los resultados. En este momento, la tecla HOLD puede bloquear los resultados de la medición o almacenar los datos.
Lectura de instrumentos tipo puntero, comprueba la marcha funcional seleccionada y el rango, así como la posición del dial indicada por el puntero.
El bloque de funciones se utiliza para determinar la categoría de medición y la unidad, mientras que el rango se utiliza para determinar la unidad y la lectura. Para el dial, es necesario saber cuál mirar, generalmente la función correspondiente o la más precisa, al mismo tiempo que se verifica la lectura de la posición de desviación del puntero.
Hay cuatro tipos de relaciones de lectura: suma, resta, multiplicación y división.
La suma y la resta son las más representativas en el medidor de nivel. Si se seleccionan los engranajes o botones de más 3 dB y más 10 dB y el puntero está en más 6 dB, el resultado de la medición es más 19 dB. Si el puntero está en -5dB, el resultado de la medición es más 8 dB.
Multiplique la lectura de resistencia en el engranaje óhmico, y si se selecciona el engranaje RX100 y el puntero está en la posición 20, entonces multiplicar 20 por 100 es 2K Ω, y esta resistencia es 2K Ω. También hay un osciloscopio para medir la amplitud de la señal, como seleccionar un nivel de amplitud de 1 mV, con un total de 5 cuadrículas desde el vértice de la forma de onda hasta el punto del valle, y usar 1X 5 es igual a 5 mV. La amplitud de esta señal es de 5 mV.
Además de relaciones como los rangos de prueba de voltaje y corriente de un multímetro de puntero, el rango que elija representa la magnitud del valor del rango de escala completa, mientras que la posición de desviación del puntero representa la proporción de la medición. Si se utiliza un rango de voltaje CC de 50 V y el puntero en la escala 26, significa que los 50 V se dividen en 5 partes grandes y cada parte se divide en 10 partes pequeñas, lo que significa un total de 50 partes, lo que representa 26 de a ellos. El resultado de la medición es 26V.
Para instrumentos logarítmicos explícitos, la lectura directa es suficiente y la unidad se determina en función del rango seleccionado. Algunos instrumentos de rango automático también muestran la unidad.
Conocimientos relacionados con el multímetro.
Los multímetros se pueden dividir en dos categorías según los principios de medición y los métodos de visualización: tipo puntero y tipo digital. Las principales diferencias entre los dos son las siguientes.

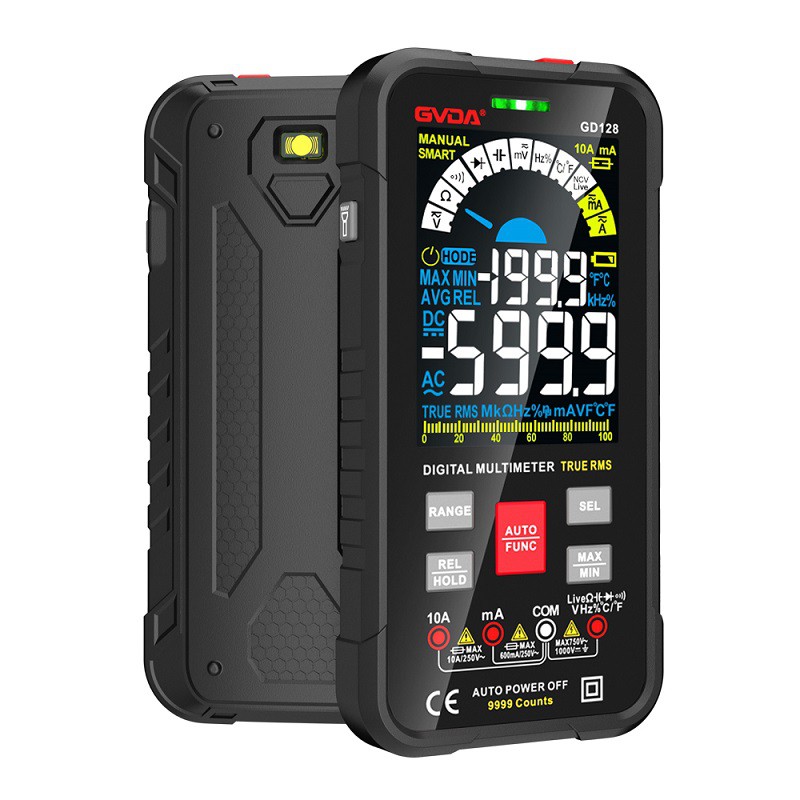

Un multímetro digital tiene mayor precisión de medición, lectura y sensibilidad que un multímetro de puntero, con una mayor resistencia interna. Al medir voltaje, el multímetro digital se acerca más a las condiciones de medición ideales. Al mismo tiempo, el multímetro digital tiene más funciones de medición, como medir capacitancia, temperatura, frecuencia, etc.
Al medir procesos dinámicos con un multímetro digital, el salto digital no puede reflejar bien el proceso de cambio dinámico. El multímetro tipo puntero puede reflejar el proceso de cambio continuo y la tendencia de la cantidad, y observar el proceso dinámico de manera más intuitiva.
Al medir voltaje o corriente CC, si se invierte la polaridad del multímetro de puntero, el puntero se desviará en la dirección opuesta y el digital puede reconocer y mostrar automáticamente la polaridad. Si es un número negativo, se mostrará un signo "-" antes del número negativo.
Cuando se utiliza un multímetro tipo puntero, si el voltaje y la corriente se miden más allá del rango, el puntero se inclinará hasta la posición extrema hacia la derecha, lo que puede dañar fácilmente el cabezal del medidor o reducir la precisión. El multímetro digital muestra 1, lo que indica que está fuera de rango, y lo mismo se aplica al medir la resistencia.
Según las lecturas del puntero y el dial, el multímetro de puntero es propenso a la ecuación personal, mientras que el multímetro digital elimina la ecuación personal. Sin embargo, el multímetro digital es vulnerable a las interferencias y el número salta, lo que genera problemas para identificar el valor digital. Generalmente se toma el valor medio y, en algunos casos, el valor mínimo o máximo.
Teniendo en cuenta las ventajas tanto del tipo puntero como del multímetro digital, se recomienda combinar los dos tipos de medidores. En general, el multímetro digital es mucho mejor y tiene funciones más completas, lo que lo convierte en la opción preferida.
