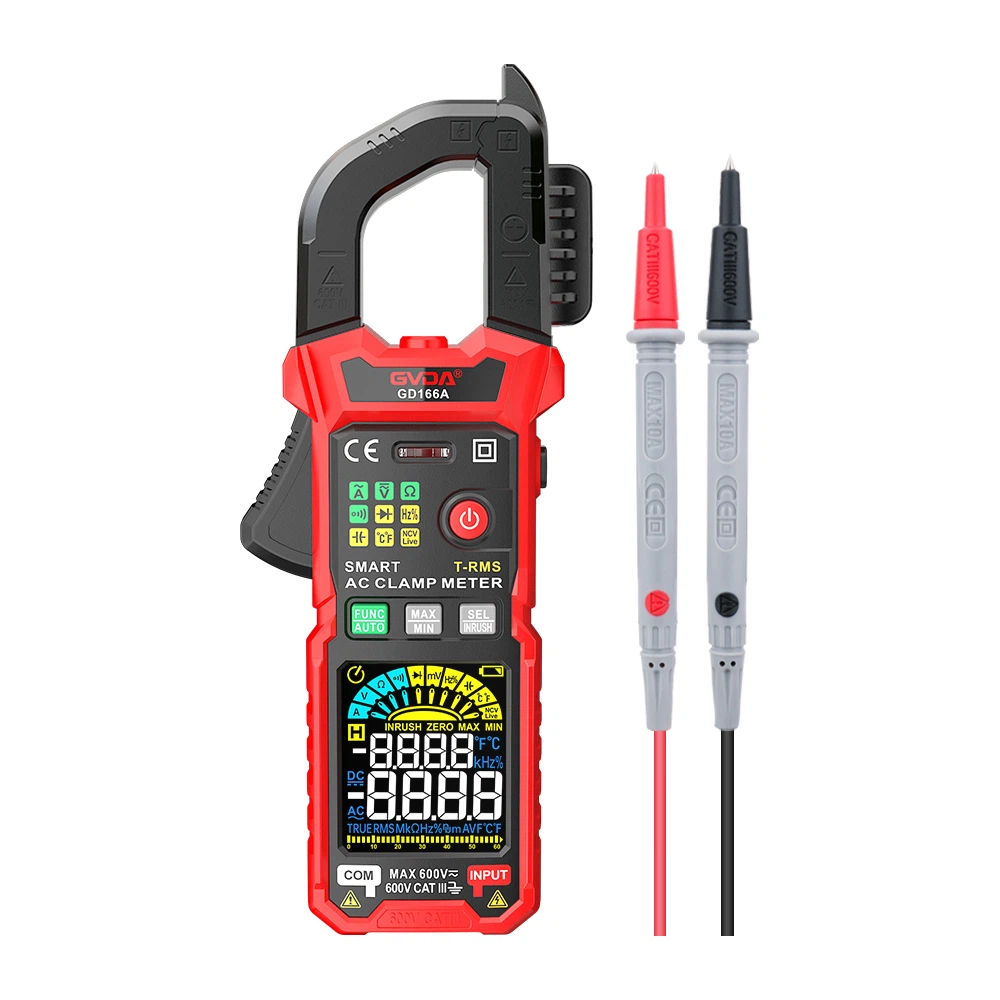

5 usos principales de las pinzas amperimétricas
Propósito 1: medir la corriente de bucle trifásico de tres hilos y la corriente neutra trifásica de cuatro hilos
Las pinzas amperimétricas suelen medir la corriente en un solo cable. Al medir la corriente de carga trifásica de tres cables, si se sujetan dos cables al mismo tiempo, el valor de corriente indicado debe ser la corriente del tercer cable.
El método de medición de corriente de cable neutro trifásico de cuatro hilos es el mismo que el método de medición de corriente de circuito trifásico de tres hilos, y los cables trifásicos se sujetan al mismo tiempo. El valor actual que se muestra en este momento es el valor actual de la línea neutral.
Aplicación 2: pinza amperimétrica para medir corriente pequeña
El medidor de abrazadera mide corriente pequeña, incluso si el engranaje se ajusta al engranaje mínimo, la lectura aún no es muy precisa. Por lo tanto, es posible enrollar un cable alrededor del brazo de la abrazadera y leer el valor actual. Luego divida la lectura actual por el número de vueltas para obtener el valor actual pequeño real.
Uso tres: determine el nombre de la corriente en la línea para determinar si el equipo está funcionando normalmente. Debe determinarse de acuerdo con la corriente medida en el sitio. Así que es importante determinar qué corriente es.
Propósito 4: medir la corriente sin carga de un motor sin placa de identificación para determinar la potencia nominal
Fórmula de estimación: divida la corriente sin carga por cero para encontrar la potencia cercana al nivel.
Los pasos son los siguientes: Medir el valor de la corriente en vacío I del motor, según la fórmula empírica: p=I/0.8
Propósito 5: medir la corriente sin carga de una máquina de soldar de 380 V sin placa de identificación para determinar la potencia aparente S
Fórmula de estimación: La capacidad de la máquina de soldar 380 es igual a la corriente sin carga I multiplicada por 5.
extensión de datos
Cómo medir la resistencia con un amperímetro de pinza
Medición de la resistencia del cable:
①Gire el interruptor a la resistencia eléctrica del rango apropiado.
② Mantenga el interruptor en el estado liberado.
③El cable de prueba rojo está conectado al terminal "Ω" y el cable de prueba negro está conectado al terminal "COM".
④Los cables de prueba rojo y negro están conectados respectivamente a los dos extremos del cable bajo prueba. Al medir la resistencia del cable en uso, la línea debe desconectarse primero de la fuente de alimentación y la capacitancia conectada al cable debe descargarse por completo antes de la medición.
Prueba de continuidad del cable
①Gire el interruptor a 200Ω (o zumbador).
②Los cables de prueba rojo y negro están conectados respectivamente al extremo "Ω" y al extremo "COM".
③ Si la resistencia entre los cables de prueba rojo y negro es inferior a (50±25) Ω, el zumbador incorporado emitirá un pitido.
