¿Cuáles son los componentes de un termómetro infrarrojo?
Todos los objetos con temperaturas superiores a cero (-273.15 grados) emiten continuamente energía infrarroja al espacio circundante. Sus características de radiación, tamaño de la energía de radiación, distribución de longitudes de onda, etc. están estrechamente relacionados con la temperatura de la superficie del objeto. Por el contrario, al medir la energía infrarroja emitida por un objeto mismo, se puede medir con precisión la temperatura de su superficie, que es el mecanismo de medición de la temperatura por radiación infrarroja.
El cuerpo humano, al igual que otros organismos, también irradia y libera energía infrarroja al entorno, con longitudes de onda típicamente entre {{0}} μ m. Está entre 0,76 y 100 μ La banda del infrarrojo cercano de m. Debido a que la luz dentro de este rango de longitud de onda no es absorbida por el aire, es decir, la cantidad de radiación infrarroja emitida por el cuerpo humano no está relacionada con el impacto ambiental, sino sólo con la cantidad de energía almacenada y liberada por el cuerpo humano. Por lo tanto, siempre que se mida la energía infrarroja emitida por el cuerpo humano, se puede medir con precisión la temperatura de la superficie del cuerpo humano. El sensor de temperatura infrarrojo del cuerpo humano está diseñado y fabricado según este principio.

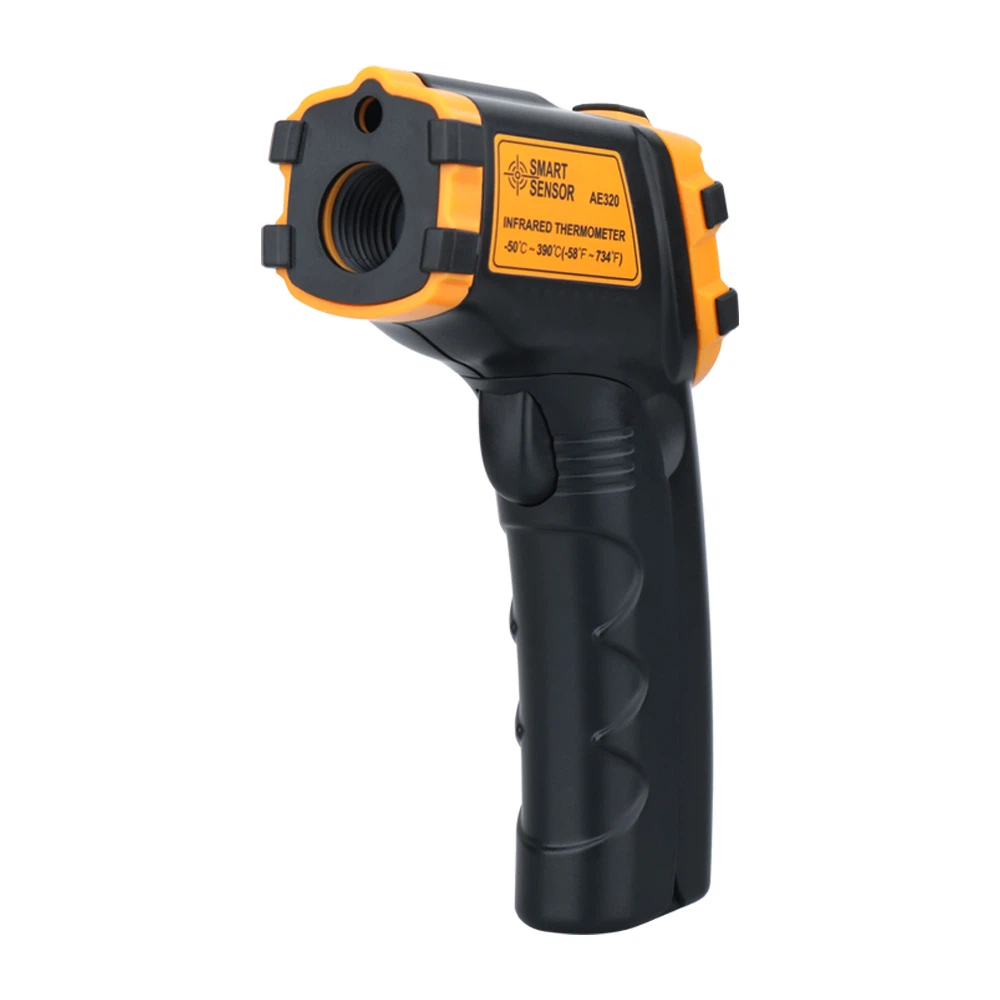

El proceso de funcionamiento de un termómetro infrarrojo: el termómetro infrarrojo se compone de un sistema óptico, un fotodetector, un amplificador de señal, procesamiento de señal, salida de pantalla y otros componentes. El sistema óptico recoge la energía de la radiación infrarroja del objetivo dentro de su campo de visión, y el tamaño del campo de visión está determinado por los componentes ópticos y la posición del termómetro. La radiación infrarroja del objeto medido ingresa primero al sistema óptico del termómetro, y luego el sistema óptico concentra la radiación infrarroja, haciendo que la energía esté más concentrada; Los infrarrojos recogidos se introducen en el fotodetector, y el componente clave del detector es el sensor de infrarrojos, cuya tarea es convertir la señal óptica en una señal eléctrica; La salida de señal eléctrica del fotodetector se convierte en el valor de temperatura del objetivo medido después de ser calibrada por el amplificador y el circuito de procesamiento de señal de acuerdo con el algoritmo interno y la emisividad del objetivo del instrumento.
CPU: RISC de 32 bits de alto rendimiento
Frecuencia principal de MCU: 120MHZ
ADC: procesador de alta precisión de 24 bits
Voltaje de funcionamiento: 2.2-5.5V de voltaje amplio
ROM: Flash de 512k
Interfaz de comunicación: UATR, SPI, IIC
Ventajas:
Procesador de alta precisión ADC de 24 bits
Periférico minimalista y de alta integración: 1 transistor más 18 condensadores resistivos
No se necesitan amplificadores operacionales IC, controladores de pantalla IC, boost IC, cristal
Reloj RTC integrado
Cifrado de hardware AES/DES/SM4
Calibración de zona horaria completa
Algoritmo de compensación de IA
Admite varios tipos de sensores analógicos/digitales, pantallas de celosía, pantallas de rotura de código y tubos digitales (SOC totalmente integrado, sin necesidad de circuitos integrados de controladores externos ni circuitos de alimentación)
Admite 32 conjuntos de memoria de almacenamiento, admite pantalla retroiluminada de tres colores y puede elegir entre grados Celsius C/Fahrenheit grados F
