Tres formas de medir la resistencia con un multímetro
1. Método de dos líneas
El método de dos hilos es un método comúnmente utilizado para medir la resistencia, de la siguiente manera:
Conecte el extremo V positivo del multímetro a un extremo de la resistencia, y el extremo V- al otro extremo de la resistencia, y luego configure el multímetro para medir. Un multímetro puede determinar la resistencia a través de la ley de Ohm suministrando una fuente de corriente a una resistencia y luego calculando el voltaje a través de la resistencia.
Con el ejemplo simplificado anterior, la resistencia del cable R causa un problema mayor porque el voltaje es el voltaje de las tres resistencias anteriores. Este efecto es mayor en el caso de resistencia pequeña, generalmente en el caso de 30KΩ, este efecto es muy evidente. Por supuesto, estos son para situaciones de alta precisión. Si los requisitos de precisión no son altos, se puede utilizar este método.
Este efecto causado por la resistencia del cable R puede eliminarse mediante algunas funciones de medición de valores relativos del multímetro. Para eliminar estos problemas, lo primero que debe determinarse es de dónde provienen estos problemas. Esto se puede lograr ajustando la resistencia a 0Ω.
Si coloca todas las resistencias en ambos extremos de los cables terminales de prueba, puede medir a través de los dos cables para medir el valor relativo.

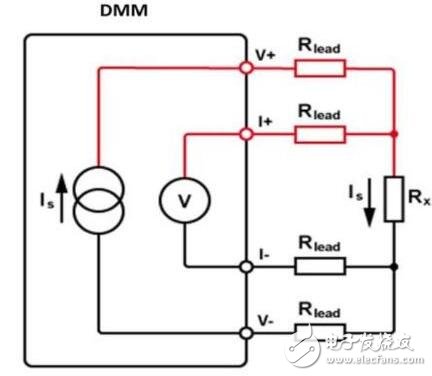

2. Método de cuatro líneas
El método de cuatro hilos es ideal para medidas de baja resistencia porque elimina los efectos de los hilos conductores sin la ayuda de la función de medida de valor relativo. Estas calibraciones son todas automáticas.
En el método de cuatro hilos, las terminales V+ y V- del multímetro aún suministran corriente a la resistencia a través de los cables. La caída de voltaje aquí es la suma de la resistencia del cable y la resistencia bajo prueba.
El cable está conectado a ambos extremos de la resistencia y se mide el voltaje a través de la resistencia. El voltaje de esta parte no incluye la parte del sistema de interruptores conectado al DUT a través del cable de prueba (o a través del multímetro. Para obtener detalles sobre el sistema de interruptores, consulte otros artículos relacionados), la impedancia de entrada del voltímetro es lo suficientemente grande para que no transfiera ningún voltaje o cree un voltaje erróneo en la resistencia del cable.
Todas estas retroalimentaciones de lectura se basan en la resistencia y, de hecho, en la resistencia de los cables de prueba. El método de cuatro hilos es un método de medición de resistencia muy preciso, repetible y estable, y es particularmente adecuado para medir resistencias de bajo valor, incluso de hasta 10 miliohmios. Pero para la medición de alta resistencia, este método no es adecuado porque la resistencia de entrada y la corriente de fuga del voltímetro afectarán la lectura. En general, no se recomienda el método de cuatro hilos.
3. Método de seis líneas
Seis hilos es un valor de resistencia adecuado para medir la resistencia de la parte de la resistencia que tiene una estructura de derivación. Por ejemplo, en un sistema de prueba automatizado, las resistencias que deben probarse están todas soldadas en la PCB, que se verá afectada por otros componentes en el circuito circundante.
Para aislar la resistencia bajo prueba, generalmente se agrega un voltaje de protección al nodo definido por el usuario, y este voltaje de protección es impulsado por el área de búfer de voltaje del terminal V+. Este voltaje de protección puede garantizar que el voltaje del multímetro se filtre a otras rutas.

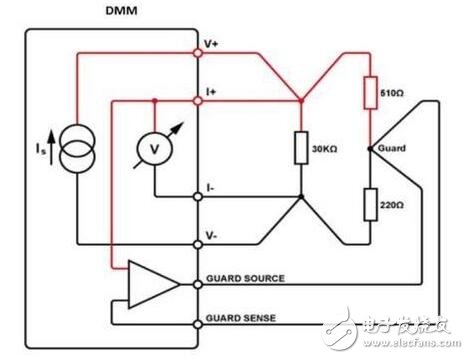

El siguiente ejemplo explica cómo funciona el método de seis hilos:
Como se muestra en la imagen de arriba, en paralelo con la resistencia de 30KΩ hay dos resistencias, una es de 510Ω y otra de 220Ω. En una medición de resistencia normal, estos 510 Ω y 220 Ω disiparían la fuente de corriente del multímetro, lo que produciría una lectura falsa. Al detectar el voltaje a través de esta resistencia de 30 KΩ y luego conectar el mismo voltaje a las resistencias de 510 Ω y 210 Ω, no habrá corriente a través del bypass. El voltaje de protección puede garantizar que el voltaje sea el mismo que el voltaje del terminal V plus, y la fuente de protección proporciona la corriente a través de 220 Ω. En este caso, el multímetro puede probar con precisión la resistencia de la resistencia de 30 Ω.
La capacidad de carga de corriente de este terminal de protección está limitada por el DMM clásico (con protección contra cortocircuitos), por lo que habrá un límite en el número de unidades.
La resistencia está conectada al lado de bajo voltaje de la terminal del cable 4-, y la terminal de protección es una resistencia de fusible térmico o Rb. Debido a la existencia de la corriente de la fuente de protección, esta resistencia no puede ser menor que la resistencia de Rbmin, ya que:
Rbmín{{0}}Io*Rx/0,02
Aquí Io es la fuente de corriente seleccionada y Rx es la resistencia bajo prueba.
Por ejemplo, si se selecciona una resistencia de 330 Ω y se prueba una resistencia de 300 Ω, el valor mínimo de resistencia de Rb utilizado es 15 Ω.
Debido a la resistencia de carga máxima Ra, no hay límite, siempre que se seleccione la polaridad de la medida, será efectiva, porque Ra puede convertirse en Rb y viceversa. Lo mejor es establecer la polaridad de la medida porque Ra es mayor que las dos resistencias de carga.
El método de seis hilos para medir la resistencia está especialmente diseñado para medir la resistencia de 330KΩ. Para el caso en que el valor de la resistencia sea mayor que este, se puede usar la configuración del método de seis hilos, pero el multímetro debe configurarse en el modo de dos hilos (esto tendrá una fuente de corriente más baja).
