Los tres componentes principales de un multímetro son

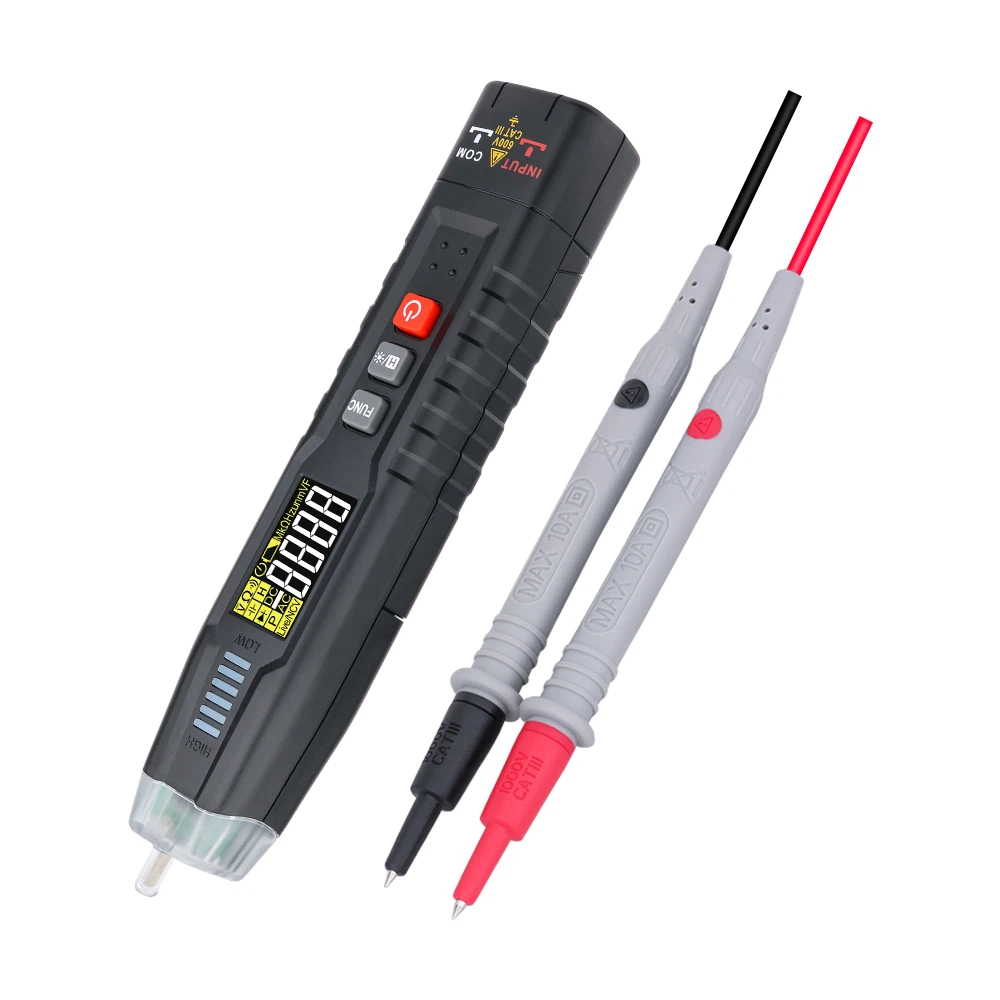

Un multímetro, también conocido como multímetro, multímetro o multímetro, es un instrumento de medición multifuncional y de rango múltiple. En general, un multímetro puede medir la corriente de CC, el voltaje de CC, el voltaje de CA, la resistencia y el nivel de audio, y algunos también pueden medir la corriente, la cantidad, la inductancia y el semiconductor de CA
Un multímetro consta de tres partes principales: la cabeza del medidor, el circuito de medición y el interruptor de conversión.
1. Encabezado
Es un amperímetro de CC magneto altamente sensible, y los principales indicadores de rendimiento de un multímetro dependen en gran medida del rendimiento de la cabeza del medidor. La sensibilidad de la cabeza del medidor se refiere al valor de la corriente continua que fluye a través del cabezal del medidor cuando el puntero se desvía a la escala completa. Cuanto menor este valor, mayor sea la sensibilidad de la cabeza del medidor. Cuanto mayor sea la resistencia interna durante la medición de voltaje, mejor será su rendimiento. Hay cuatro líneas de escala en la cabeza del medidor, y sus funciones son las siguientes: la primera, de arriba a abajo, está marcada con R o Ω, lo que indica el valor de resistencia. Cuando el interruptor está en el rango de Ohm, se lee esta línea de escala. La segunda línea está marcada con ∽ y VA, lo que indica los valores de voltaje de CA y CC y corriente de CC. Cuando el interruptor de conversión está en el modo de corriente de CA o CC o corriente de CC y el rango está en otras posiciones, excepto AC 10V, se lee esta línea de escala. La tercera línea está marcada con 10 V, lo que indica el valor de voltaje de CA de 10V. Cuando el interruptor de conversión está en el rango de voltaje de CA/CC y el rango de medición está a 10 V AC, se lee esta línea de escala. El cuarto elemento está marcado con DB, lo que indica el nivel de audio.
2. Línea de medición
El circuito de medición es un circuito utilizado para convertir varias señales medidas en pequeñas corrientes de CC adecuadas para la medición del medidor. Consiste en resistencias, componentes de semiconductores y baterías
Puede convertir varios parámetros medidos, como corriente, voltaje, resistencia, etc., con diferentes rangos, a través de una serie de procesos como rectificación, desvío, división de voltaje, etc., en un cierto límite de corriente de CC pequeña y envíelo al medidor para la medición.
3. Interruptor de conversión
Su función es seleccionar varios circuitos de medición para cumplir con los requisitos de medición de diferentes tipos y rangos. Por lo general, hay dos interruptores de palanca, cada uno etiquetado con diferentes engranajes y rangos.
