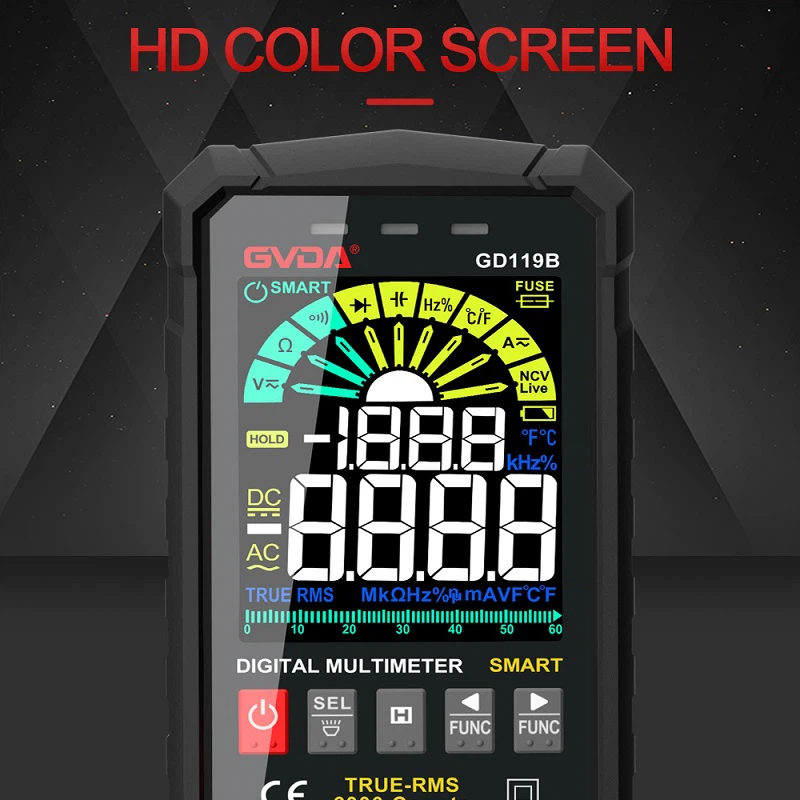

La estructura de un multímetro, los significados de varios símbolos y su método de uso
Un multímetro se compone principalmente de tres partes: el cabezal del medidor, el circuito de medición y el interruptor inversor.
Cabeza del medidor
Es un amperímetro de CC magnetoeléctrico de alta-sensibilidad. Los principales indicadores de rendimiento del multímetro dependen básicamente del rendimiento del cabezal del medidor. La sensibilidad del cabezal del medidor se refiere al valor de la corriente continua que fluye a través del cabezal del medidor cuando el puntero del cabezal del medidor se desvía a la escala completa. Cuanto menor sea este valor, mayor será la sensibilidad del cabezal del medidor. Al medir voltaje, cuanto mayor sea la resistencia interna, mejor será el rendimiento. Hay cuatro líneas de escala en el cabezal del medidor y sus funciones son las siguientes: La primera (de arriba a abajo) está marcada con R o Ω, que indica el valor de resistencia. Cuando el interruptor de cambio está en el rango de ohmios, se lee esta línea de escala. El segundo está marcado con ∽ y VA, indicando los valores de voltaje CA y CC y el valor de corriente CC. Cuando el interruptor de cambio está en el rango de voltaje CA o CC o en el rango de corriente CC, y el rango está en cualquier posición que no sea el rango de 10 V CA, se lee esta línea de escala. El tercero está marcado con 10V, lo que indica el valor de voltaje CA de 10V. Cuando el interruptor de cambio está en el rango de voltaje de CA o CC y el rango está configurado en 10 V CA, se lee esta línea de escala. El cuarto está marcado con dB, que indica el nivel de audio.
Circuito de medición
El circuito de medición es un circuito que se utiliza para convertir varias cantidades medidas en una pequeña corriente continua adecuada para ser medida por el cabezal del medidor. Está compuesto por resistencias, componentes semiconductores y baterías.
Puede convertir varias cantidades medidas diferentes (como corriente, voltaje, resistencia, etc.) y diferentes rangos en una pequeña corriente CC dentro de un cierto rango a través de una serie de procesos (como rectificación, derivación, división de voltaje, etc.) y enviarla al cabezal del medidor para su medición.
Interruptor de cambio
Su función es seleccionar varios circuitos de medición diferentes para cumplir con los requisitos de medición de diferentes tipos y rangos. Generalmente, hay dos interruptores de cambio, que están marcados respectivamente con diferentes marchas y rangos.
