El propósito de medir bolígrafos eléctricos_ Cómo utilizar con precisión un bolígrafo medidor

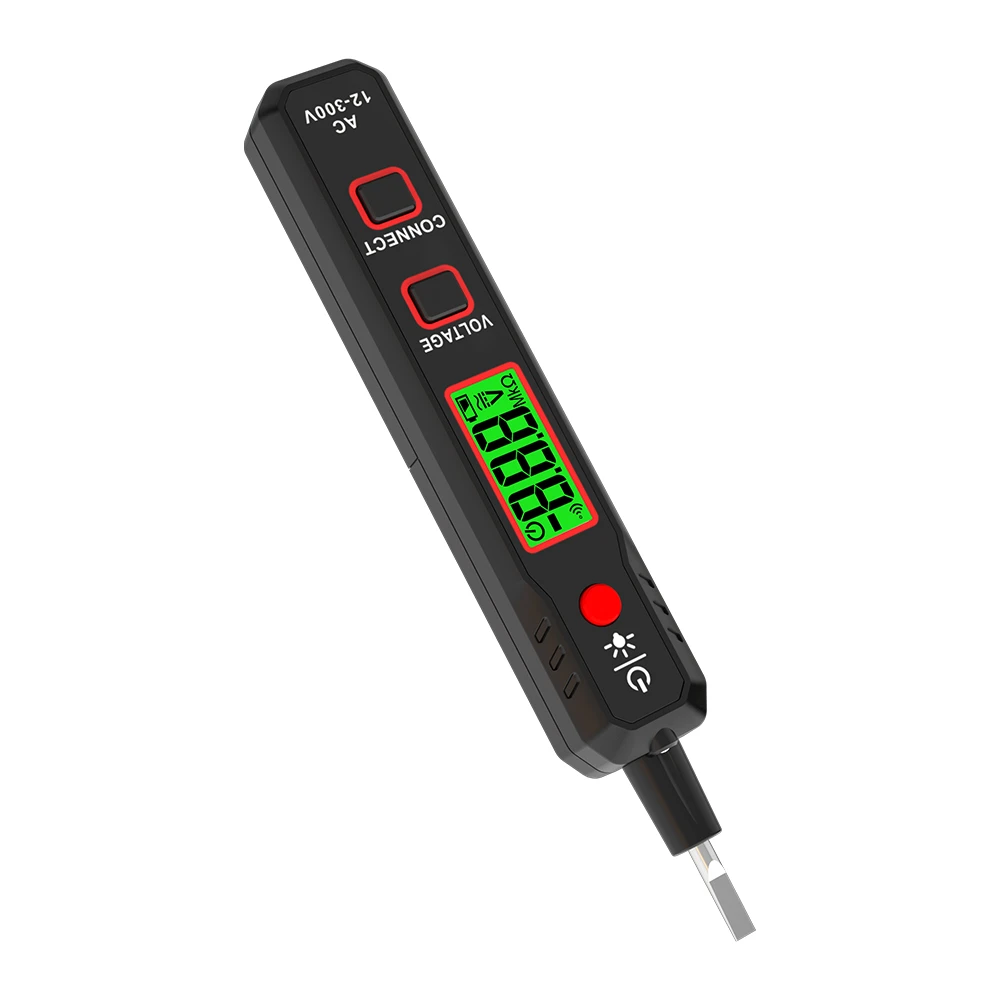

Un bolígrafo de prueba es una de las herramientas más utilizadas por los electricistas para distinguir si los objetos están cargados o no. Su estructura interna es una bombilla que sólo requiere de dos electrodos, llena de gas neón, comúnmente conocido como burbuja de neón. Un polo está conectado a la punta del lápiz y el otro polo está conectado en serie con un cable de alta resistencia al otro extremo del lápiz. Cuando el voltaje entre los polos norte y sur de una burbuja de neón alcanza un cierto valor, se produce un resplandor entre los polos norte y sur, y la intensidad del resplandor es proporcional al voltaje entre los polos norte y sur. Cuando el voltaje entre el cuerpo cargado y la tierra es mayor que el voltaje del resplandor al comienzo de la burbuja de neón, y se toca el extremo superior de la pluma medidora, el otro extremo está conectado a tierra a través del cuerpo humano, por lo que la pluma medidora emitir luz. El efecto de medir la resistencia en un bolígrafo eléctrico es unir la corriente que fluye a través del cuerpo humano para evitar los peligros característicos.
Además de poder distinguir si un objeto está electrificado, un bolígrafo de prueba también tiene los siguientes usos:
(1) Se puede utilizar para medir la fase del núcleo de bajo voltaje para determinar si algún cable en un circuito está en fase o desfasado. El método detallado consiste en pararse sobre un objeto aislado del suelo, sostener una pluma medidora en cada mano y luego caminar a través de los dos cables que se van a probar para su inspección. Suponiendo que las dos plumas medidoras emiten una luz muy brillante, entonces estos dos cables están desfasados; Al contrario, está en fase, lo que se basa en el principio de que la diferencia de voltaje entre los polos norte y sur de la burbuja de neón en el lápiz medidor es proporcional a su intensidad luminosa.
(2) Puede utilizarse para la comunicación diferencial entre electricidad y corriente continua. Cuando se utiliza un lápiz para verificación, se supone que ambos polos en la burbuja de neón del lápiz emiten luz, lo que indica electricidad de comunicación; Suponiendo que sólo uno de los dos polos necesita emitir luz, se trata de una corriente continua.
(3) Capaz de distinguir entre electrodos positivos y negativos de corriente continua. Conecte la pluma de prueba al circuito de CC para su verificación. El electrodo con la burbuja de neón brillando es el electrodo negativo y el electrodo sin la burbuja de neón brillando es el electrodo positivo.
(4) Se puede utilizar para diferenciar si la CC está conectada a tierra o no. En un sistema de CC con aislamiento a tierra, uno puede pararse en el suelo y tocar el polo positivo o negativo del sistema de CC con un lápiz medidor. Suponiendo que la burbuja de neón del lápiz medidor no sea brillante, no hay ningún fenómeno de conexión a tierra. Suponiendo que la burbuja de neón brilla, indica un fenómeno de conexión a tierra, y si brilla en la parte superior del bolígrafo, indica una conexión a tierra positiva. Si brilla en el extremo del dedo, es conexión a tierra negativa. Sin embargo, es necesario señalar que en sistemas de CC con relés de monitoreo de puesta a tierra, este método no se puede utilizar para determinar si el sistema de CC está conectado a tierra o no.
Cómo utilizar con precisión una pluma medidora:
① Antes de comprobar si los aparatos y circuitos eléctricos están activos, primero debe probarlos en un área cargada para ver si la pluma de prueba está intacta, para evitar descargas eléctricas causadas por errores diferenciales.
② Al sostener el bolígrafo, presione la cola del bolígrafo medidor con los dedos y sostenga el cuerpo del bolígrafo con los otros dedos.
③ Al medir la electricidad, la punta del lápiz toca el cuerpo de prueba y la mano toca la cola del lápiz medidor. Suponiendo que el cuerpo de prueba esté cargado, el tubo de neón del lápiz medidor emitirá luz; Si el tubo de neón no emite luz, indica que el cuerpo de inspección no está cargado.
④ Si la resistencia de aislamiento de la pluma medidora es inferior a 1 megaohmio, no se puede utilizar.
