El principio del triodo y el método para juzgar pines y modelos mediante la medición del multímetro.
Paso 1: Determine el tipo de base y tubo (NPN o PNP)
La base del tubo PNP es el punto común de los dos polos negativos, y la base del tubo NPN es el punto común de los dos polos positivos. En este momento, podemos usar el archivo de diodos del multímetro digital para medir la base. Para los tubos PNP, cuando el cable de prueba negro (conectado al polo negativo de la batería en el medidor) está en la base y el cable de prueba rojo se usa para medir los otros dos polos, las lecturas generalmente no son muy diferentes (generalmente { {0}}.5-0.8). Para una lectura mayor (típicamente 1). Para el tubo NPN, el cable de prueba rojo (conectado al electrodo positivo de la batería en el medidor) está conectado a la base.
Paso 2: Determinar el emisor y el colector
Si usa un multímetro de puntero para llegar a este paso, es posible que tenga que usar las dos manos, e incluso algunos amigos usarán la lengua, lo que se puede decir que es bastante problemático. Es mucho más conveniente usar el archivo hfe del tubo de tres inmersiones del medidor digital (para medir el aumento de CC del triodo) para medir. Coloque el multímetro en el archivo hfe, inserte el triodo en el pequeño orificio de la NPN y el polo b corresponde a la letra b de arriba. Lectura; luego invierta sus otros dos pies, y luego lea. La polaridad de la lectura más grande corresponde a la letra del medidor, ¡y lo mismo ocurre con otros triodos!

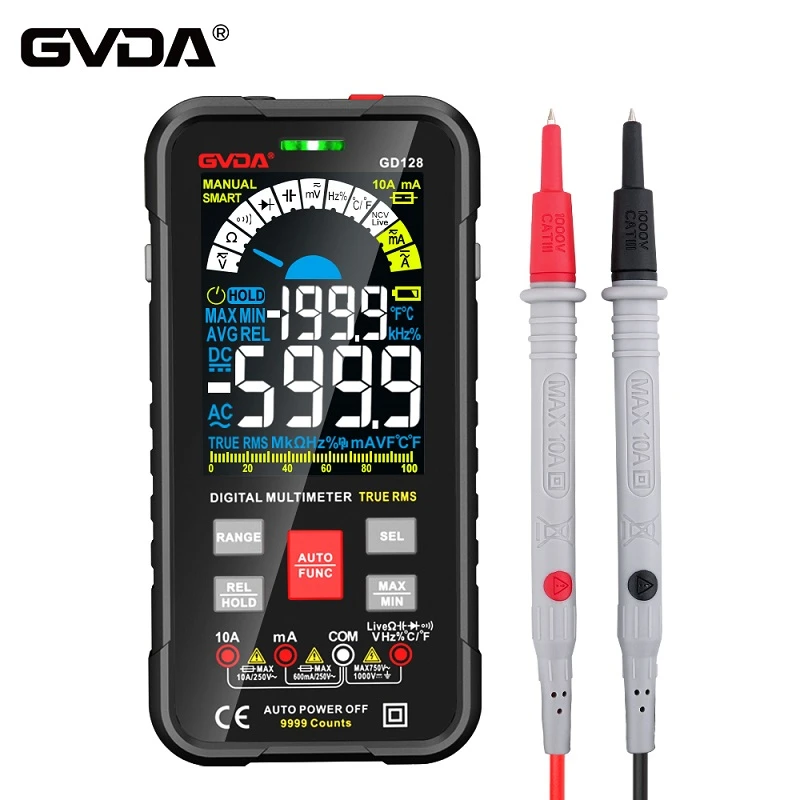

En segundo lugar, el método de usar un multímetro digital para detectar la calidad del triodo es el siguiente:
1. Encuentre la base: coloque el multímetro digital en el engranaje del diodo, conecte el cable de prueba rojo a cualquier pin y use el cable de prueba negro para tocar los otros 2 pines a su vez. Si los valores que se muestran dos veces son inferiores a 1 V o se muestra el símbolo de desbordamiento 1, entonces el pin conectado al bolígrafo rojo es la base b. Si en las dos pruebas, el valor mostrado es inferior a 1 V en una prueba y el símbolo de desbordamiento 1 se muestra en la otra, significa que el pin conectado a la pluma de prueba roja no es la base, y luego vuelva a medir con otros pines para encontrar la base.
2. Determine el tipo de tubo, coloque el multímetro digital en la posición de diodo, conecte el bolígrafo rojo a la base y toque los otros dos pines con un bolígrafo negro. Si todos muestran 0.5V a 0.8V, el tubo bajo prueba pertenece al tipo NPN. Si el símbolo de desbordamiento 1 se muestra dos veces, indica que el tubo bajo prueba es un tubo PNP.
3. Para distinguir el colector C y el emisor e, tome el tubo NPN como ejemplo, coloque el multímetro digital en el rango HFE y use el conector PNP. Inserte la base B en el orificio B e inserte los 2 pasadores restantes en los orificios C y E respectivamente. Si el HFE medido es de decenas a cientos, significa que el tubo está conectado normalmente y tiene una gran capacidad de amplificación. En este momento, el orificio C se inserta en el colector C y el orificio E se inserta en el emisor E. Si el valor de HFE medido es solo unas pocas o una docena, significa que el colector c y el emisor e del tubo bajo prueba se insertan al revés. En este momento, el orificio C es el emisor e, y el orificio E es el colector c. Para que los resultados de la prueba sean más confiables, la base b se puede insertar de forma fija en el orificio B, el colector c y el emisor e se intercambian y la prueba se repite dos veces, y prevalecerá la que tenga el valor más grande. El pasador insertado en el orificio C es el colector c, el pasador del orificio E es el emisor e.
4. La prueba es buena o mala. Todavía tome el tipo NPN como ejemplo. Abra la base b y mida la resistencia entre los polos c\e. Conecte la pluma roja del multímetro al emisor y la pluma negra al colector. Si la resistencia supera las decenas de miles de ohmios, significa que la corriente de penetración es pequeña y el tubo puede funcionar normalmente. Si la resistencia entre los electrodos c y e es pequeña, el tubo de medición funcionará de manera inestable y no se podrá utilizar en circuitos con altas especificaciones técnicas. Si la resistencia medida es aproximadamente 0, el tubo se ha roto. Si el valor de la resistencia es infinito, significa que el interior del tubo se ha roto.
