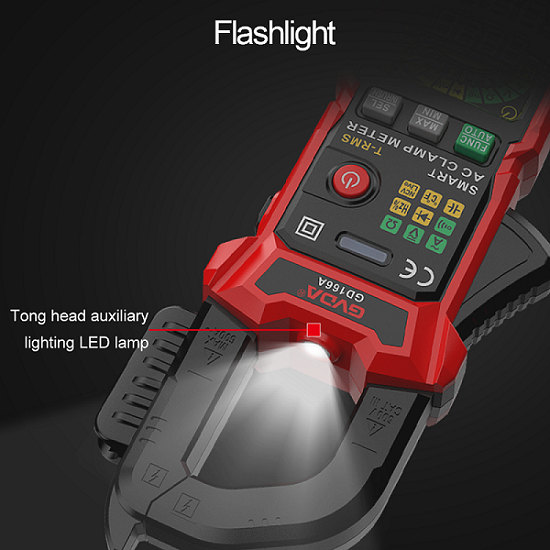

El principio del amperímetro de pinza y la corriente de prueba de pinza amperimétrica.
En el trabajo diario, la mayoría de los ingenieros prefieren medir señales eléctricas como voltaje, corriente pequeña y resistencia utilizando un multímetro, mientras que cuando prueban corrientes grandes, generalmente se prefiere un amperímetro tipo pinza. Los relojes de pinza son una herramienta tan importante en la mente de los ingenieros como un multímetro.
Principio del amperímetro de pinza.
Hay dos tipos de relojes de pinza: relojes de pinza de CA única y relojes de pinza de CA CC, con principios diferentes.
Pinza amperimétrica de CA única: el cabezal de la pinza adopta un transformador de corriente electromagnético. A través de una bobina con una determinada relación de espiras, la corriente alterna puede generar inducción electromagnética en la bobina del cabezal de la pinza, obteniendo una corriente proporcional a la corriente alterna. Luego, mediante conversión, la señal eléctrica se convierte en una señal digital.
Pinza amperimétrica CA/CC: el cabezal de la pinza adopta una pinza amperimétrica activa Hall. Los componentes activos no sólo pueden detectar el campo electromagnético de la corriente alterna, sino también convertir la señal del campo magnético en una señal eléctrica, generando una señal de voltaje proporcional a la corriente medida. Al confiar en elementos Hall para medir y amplificar, se puede probar la señal de CC.
Prueba de alta corriente: pinza amperimétrica más multímetro
Como es bien sabido, un multímetro solo puede medir corrientes pequeñas (generalmente dentro de 10 A, 20 A pueden durar varios segundos), y es necesario desconectar la línea probada y luego conectar el multímetro en serie al circuito. No existe una pinza amperimétrica para medir la corriente, lo cual es conveniente y eficiente. Muchos sitios industriales utilizan una combinación de pinza amperimétrica y multímetro para probar corrientes altas, maximizando el valor del multímetro.
Cuando se utiliza una sola pinza amperimétrica de CA, una pinza amperimétrica de CA CC y un multímetro en combinación, existen diferencias en el funcionamiento.
Precauciones al usar una combinación de una sola pinza amperimétrica de CA y un multímetro: Dado que la señal de salida de una sola pinza amperimétrica de CA es generalmente una conversión de señal entre mA y A, es necesario configurar el multímetro en la posición de miliamperios mA.
Precauciones para la combinación de pinza amperimétrica CA/CC y multímetro: La señal de salida de la pinza amperimétrica CA/CC generalmente se convierte entre mV y A, por lo que es necesario configurar el multímetro en la posición mV.
