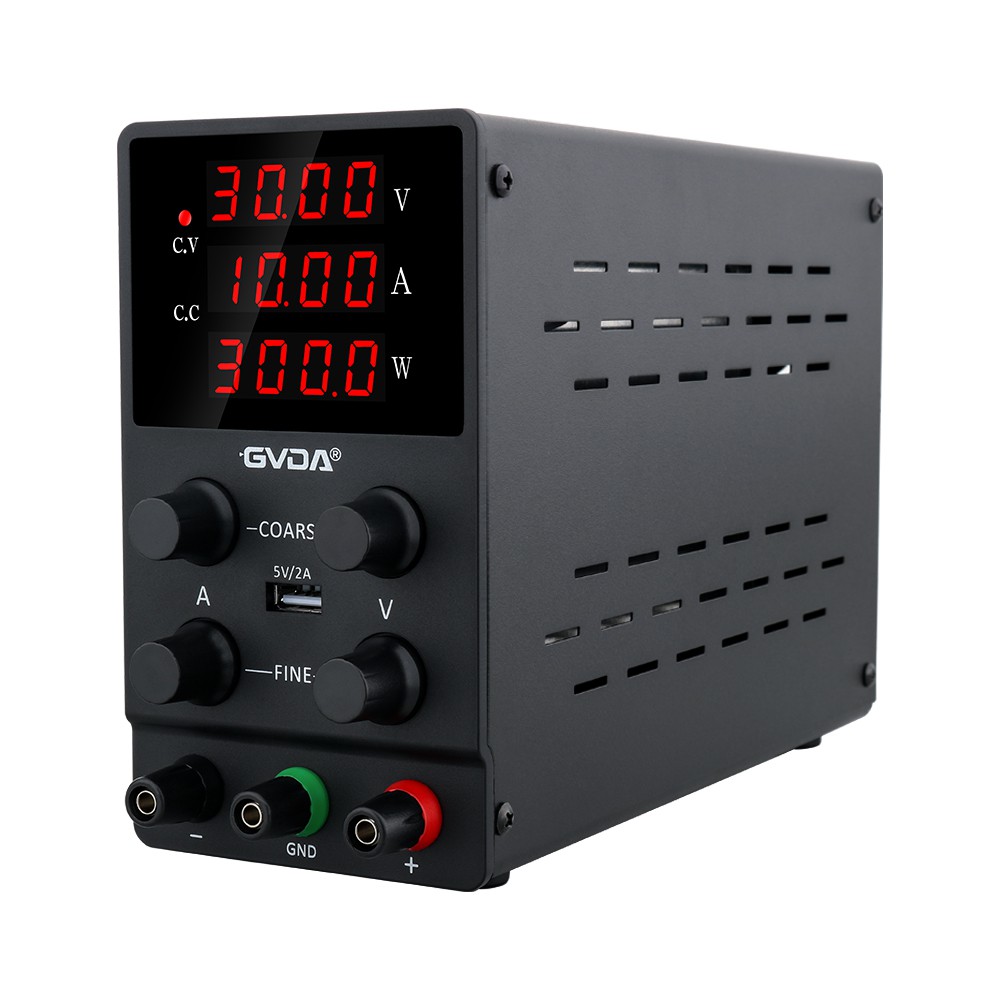

Introducción a la potencia analógica
Fuente de alimentación analógica: es decir, la fuente de alimentación del transformador, que se realiza mediante el núcleo de hierro y la bobina. El número de vueltas de la bobina determina la relación de voltaje entre los dos extremos. El papel del núcleo de hierro es transmitir el campo magnético cambiante. Este campo magnético cambiante se transmite a la bobina secundaria a través del núcleo de hierro y se genera un voltaje inducido en la bobina secundaria, por lo que el transformador realiza la transformación de voltaje.
Desventajas de la fuente de alimentación analógica: la bobina y el núcleo de hierro son conductores en sí mismos, por lo que se calentarán (pérdida) debido a la corriente autoinductiva en el proceso de conversión de voltaje, por lo que la eficiencia del transformador es muy baja, generalmente no más del 35 por ciento.
La aplicación de transformadores en amplificadores de potencia de equipos de audio: los amplificadores de potencia de alta potencia requieren transformadores para proporcionar más potencia de salida. Entonces, solo a través del aumento en el número de vueltas de la bobina y el aumento en el volumen del núcleo de hierro, aumentará el número de vueltas y el volumen del núcleo de hierro. Por lo tanto, el transformador del amplificador de alta potencia debe hacerse muy grande, lo que dará lugar a: Engorroso y calorífico.
Introducción de fuente de alimentación conmutada
Fuente de alimentación conmutada: antes de que la corriente ingrese al transformador, a través de la función de conmutación del transistor, la frecuencia actual de nuestros 50 HZ habituales aumenta a decenas de miles de Hz. A una frecuencia tan alta, la frecuencia de los cambios del campo magnético también alcanza decenas de miles de Hz. Entonces, la bobina se puede reducir. Se puede obtener la misma relación de conversión de voltaje por el número de vueltas y el volumen del núcleo de hierro. Debido a la reducción del número de vueltas de la bobina y del volumen del núcleo de hierro, la pérdida se reduce considerablemente. En general, la eficiencia de la fuente de alimentación conmutada alcanza el 90 por ciento, y el volumen se puede hacer muy pequeño y la salida es estable, por lo que las fuentes de alimentación conmutadas tienen ventajas que son difíciles de lograr con las fuentes de alimentación analógicas.
(La fuente de alimentación conmutada también tiene sus propias deficiencias, como la ondulación del voltaje de salida y el ruido de conmutación, la fuente de alimentación lineal no tiene)
Equipo de audio: aplicación de la fuente de alimentación conmutada en el amplificador de potencia: las ventajas de la fuente de alimentación conmutada se han mostrado en la descripción de la fuente de alimentación conmutada, por lo que incluso para amplificadores de alta potencia, la fuente de alimentación conmutada se puede hacer de manera muy fina y compacta.
Introducción a la energía digital
En aplicaciones que son fáciles de usar y requieren pocos cambios de parámetros, los productos de potencia analógica son más ventajosos, porque la pertinencia de sus aplicaciones se puede lograr mediante el curado de hardware, mientras que en el caso de muchos factores controlables, una respuesta más rápida en tiempo real y más. necesidades. En aplicaciones de sistemas complejos de alto rendimiento donde se requiere administración de energía del sistema analógico, la energía digital es más ventajosa. Además, en el complejo negocio de múltiples sistemas, en comparación con la fuente de alimentación analógica, la fuente de alimentación digital realiza varias aplicaciones a través de la programación de software. Su escalabilidad y reutilización permiten a los usuarios cambiar fácilmente los parámetros de trabajo y optimizar el sistema de suministro de energía. También reduce la cantidad de componentes periféricos a través de la protección y administración de sobrecorriente en tiempo real.
En el complejo negocio de múltiples sistemas, en comparación con la fuente de alimentación analógica, la fuente de alimentación digital realiza varias aplicaciones a través de la programación de software. Su escalabilidad y reutilización permiten a los usuarios cambiar fácilmente los parámetros de trabajo y optimizar el sistema de suministro de energía. También reduce la cantidad de componentes periféricos a través de la protección y administración de sobrecorriente en tiempo real.
La fuente de alimentación digital puede ser controlada por DSP y MCU. En términos relativos, la fuente de alimentación controlada por DSP adopta un método de filtrado digital, que puede cumplir con los complejos requisitos de la fuente de alimentación mejor que la fuente de alimentación controlada por MCU, con una velocidad de respuesta en tiempo real más rápida y un mejor rendimiento de regulación del voltaje de la fuente de alimentación.
¿Cuáles son los beneficios de la energía digital?
En primer lugar, es programable. Todas las funciones como comunicación, detección, telemetría, etc. pueden realizarse mediante programación de software. Además, las fuentes de alimentación digitales tienen un alto rendimiento y fiabilidad, y son muy flexibles.
Interferencia: entre digital y analógico en la microcomputadora de un solo chip, debido a que la señal digital es una señal de pulso con un amplio espectro, la interferencia entre la parte digital y la parte analógica es principalmente fuerte; no solo se separan la fuente de alimentación digital y la fuente de alimentación analógica, la conexión del filtro, en algunas ocasiones de alto requerimiento, como cuando el convertidor AD dentro de una microcomputadora de un solo chip realiza la conversión AD, la parte digital a menudo se pone en un estado inactivo , y la mayor parte de la lógica digital deja de funcionar para evitar que formen la parte analógica. interferencia. Si la interferencia es grave, incluso puede usar dos fuentes de alimentación por separado, generalmente usando inductores y capacitores para aislarlas. También puede conectar las fuentes de alimentación de las partes digitales y analógicas de toda la placa juntas, y usar rutas separadas para conectarse directamente a las juntas de soldadura de los condensadores del filtro de la fuente de alimentación. Si los requisitos antiinterferencias no son altos, también puede conectarlos entre sí.
