La detección de condensadores defectuosos se suele realizar mediante un multímetro.
Multímetro de puntero para detectar fallas en el capacitor.
1, detección de fallas del capacitor no polar:
Detección del primer multímetro puntero para puesta a cero mecánica. Luego seleccione el archivo de ohmios Rx10k del multímetro, se contactó la tabla de los bolígrafos rojo y negro para probar la capacitancia de los dos pines, observe la indicación del multímetro del cambio en el valor de resistencia.
Si el bolígrafo está conectado al momento, el puntero gira hacia la derecha y luego regresa al infinito; cambie el bolígrafo para volver a medir, el bolígrafo está conectado en el momento, el puntero todavía está hacia la derecha y se mueve hacia el infinito, entonces este condensador es normal.
Si el multímetro está conectado en el momento, el puntero oscila hacia la derecha cerca de 0, entonces el condensador tiene una fuga grave o se ha roto.
Si el multímetro se enciende instantáneamente, el puntero no puede regresar al infinito después de girar hacia la derecha, lo que indica que el capacitor tiene una fuga.
Si el multímetro se enciende instantáneamente, el puntero no se mueve, lo que indica que el condensador está en circuito abierto.
2, detección de fallas del capacitor electrolítico:
Los condensadores electrolíticos son condensadores con polaridad. Antes de realizar la prueba, utilice un destornillador o una palabra para descargar la carga residual del condensador. Luego use el bolígrafo negro del multímetro conectado al terminal positivo del condensador, el bolígrafo rojo conectado al terminal negativo y observe la oscilación del puntero del medidor.
En el momento en que se acaba de encender, el multímetro debe desviarse hacia la derecha en un ángulo mayor y luego regresar hacia la izquierda. Hasta que se detenga en algún lugar, el valor de resistencia medido en este momento es la resistencia de aislamiento positivo del capacitor. La resistencia medida después de cambiar las plumas del medidor es la resistencia de aislamiento inverso del capacitor.
Si el puntero de la tabla no se mueve, significa que la capacidad de este condensador desaparece o se desconecta internamente.
Si la capacitancia medida en la tabla de la resistencia de aislamiento positiva y negativa es muy pequeña o 0, entonces la fuga del capacitor o el cortocircuito interno.

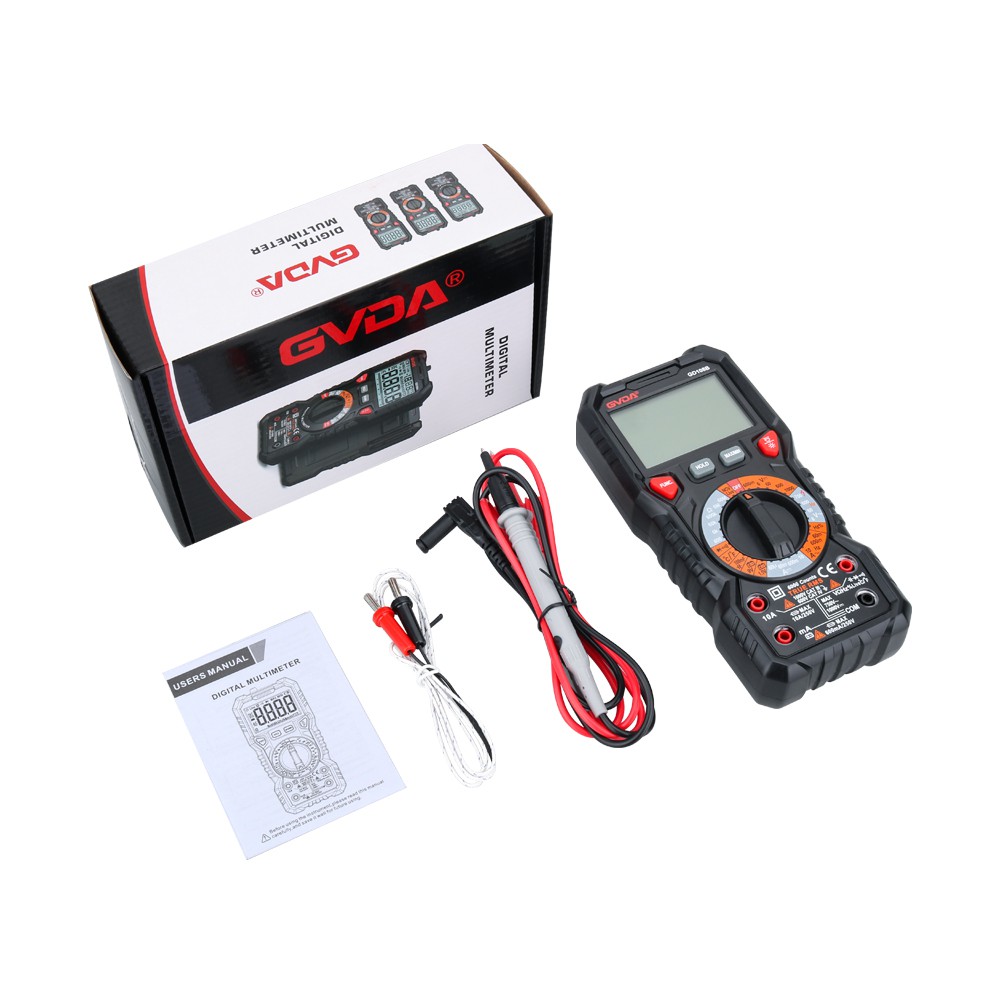

Multímetro digital para detectar fallos de condensadores.
El multímetro digital se colocará en el archivo de capacitancia, según el tamaño de la potencia para elegir la marcha adecuada. Después de que el capacitor a probar esté completamente descargado, los dos pines del capacitor se insertarán directamente en el orificio de prueba para realizar la medición; o las dos plumas se pondrán en contacto directamente con las clavijas del capacitor para realizar la medición; en este momento, el multímetro mostrará directamente la capacidad del capacitor bajo prueba.
Medición de capacitores electrolíticos con un multímetro digital, el capacitor que se medirá después de estar completamente descargado, debe ser la capacitancia de contacto del bolígrafo rojo del terminal positivo de la mesa, el bolígrafo negro conectado al terminal negativo de la capacitancia, esta vez medido es el capacitancia de la resistencia de aislamiento positiva y viceversa, la resistencia medida que es la resistencia de aislamiento negativa.
Habilidades de reemplazo de condensadores:
1, la capacidad del condensador de repuesto y la capacidad de capacitancia original son básicamente las mismas.
2. La capacitancia de alto voltaje se puede reemplazar por capacitancia de bajo voltaje, pero la capacitancia de bajo voltaje no puede reemplazar la capacitancia de alto voltaje.
3. Los condensadores de pequeña capacidad se pueden reemplazar en paralelo con condensadores de gran capacidad; Los condensadores de gran capacidad se pueden reemplazar en serie con condensadores de pequeña capacidad.
4, los condensadores electrolíticos se pueden reemplazar con condensadores no polares.
5. Para condensadores de oscilación de alta frecuencia y condensadores de filtro de fuente de alimentación, no se pueden reemplazar por condensadores normales.
