Intercambio de conocimientos sobre habilidades de reparación de multímetros.
Si todos los engranajes no funcionan, concéntrese en verificar el circuito de alimentación y el circuito del convertidor A/D. Al verificar la parte de la fuente de alimentación, puede quitar la batería laminada, presionar el interruptor de encendido, conectar el cable de prueba positivo al negativo de la fuente de alimentación del medidor bajo prueba y el cable de prueba negativo a la fuente de alimentación positiva (para digital multímetros) y cambie a la posición de medición de diodos. Si el voltaje directo del diodo es mayor, significa que la parte de la fuente de alimentación está en buen estado. Si la desviación es grande, significa que hay un problema con la fuente de alimentación. Si hay un circuito abierto, concéntrate en revisar el interruptor de encendido y los cables de la batería. Si hay un cortocircuito, debe utilizar el método de circuito abierto para desconectar gradualmente los componentes que utilizan la fuente de alimentación y centrarse en comprobar el amplificador operacional, el temporizador y el convertidor A/D. En caso de cortocircuito, generalmente se daña más de un componente integrado. La comprobación del convertidor A/D se puede realizar simultáneamente con el medidor básico, que es equivalente al cabezal de medición de CC del multímetro analógico. El método de verificación específico:
(1) El rango del medidor bajo prueba se ajusta al nivel más bajo de voltaje CC;
(2) Mida si el voltaje de funcionamiento del convertidor A/D es normal. Según el tipo de convertidor A/D utilizado en la tabla, correspondiente al pin V plus y al pin COM, si el valor medido es consistente con su valor típico.
(3) Mida el voltaje de referencia del convertidor A/D. El voltaje de referencia del multímetro digital comúnmente utilizado en la actualidad es generalmente 100 mV o 1 V, es decir, mide el voltaje CC entre VREF plus y COM. Si se desvía de 100 mV o 1 V, puede utilizar un potenciómetro externo para realizar ajustes.
(4) Verifique el número de pantalla cuya entrada es cero, cortocircuite el terminal positivo IN plus y el terminal negativo IN- del convertidor A/D para hacer que el voltaje de entrada sea Vin=0, y el medidor mostrará "{ {4}}.0" o "00.00".

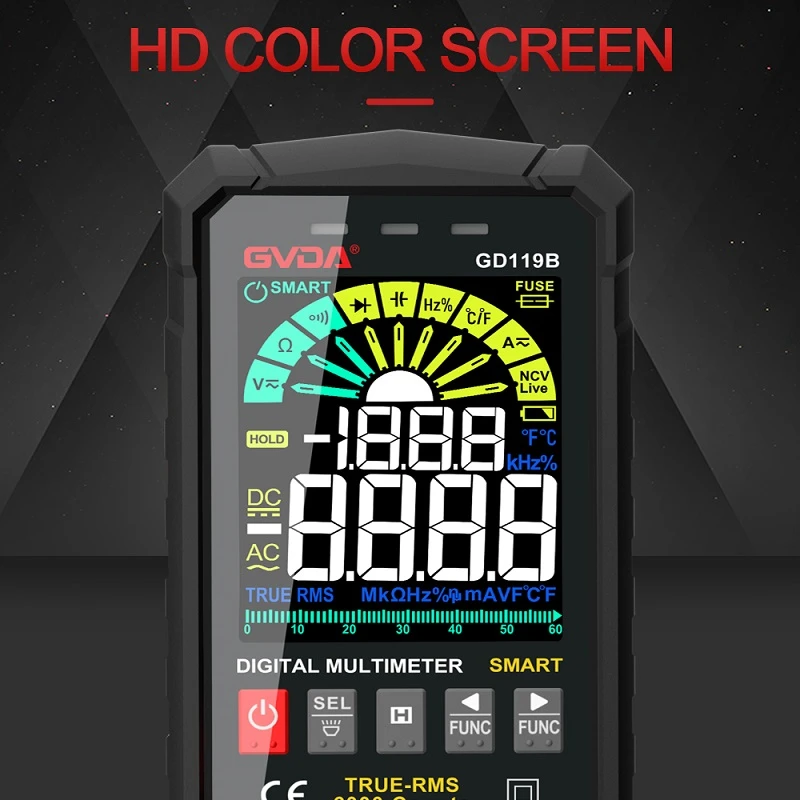

(5) Verifique los trazos de brillo completo de la pantalla. Cortocircuite el pin TEST del terminal de prueba y el terminal positivo de fuente de alimentación V plus, lo que hará que la tierra lógica tenga un alto potencial y todos los circuitos digitales dejen de funcionar. Debido a que se agrega voltaje de CC a cada trazo, todos los trazos son brillantes y la tabla de alineación muestra "1888" y la tabla de alineación muestra "18888". Si faltan trazos, comprobar si hay contacto o desconexión entre el pin de salida correspondiente del convertidor A/D y el pegamento conductor (o conexión), y el display.
2. Si hay un problema con archivos individuales, significa que el convertidor A/D y la fuente de alimentación están funcionando normalmente. Porque los archivos de resistencia y voltaje de CC comparten un conjunto de resistencias divisorias de voltaje; Las corrientes CA y CC comparten una derivación; El voltaje CA y la corriente CA comparten un conjunto de convertidores CA/CC; otros como Cx, HFE, F, etc. están compuestos por diferentes conversores independientes. Comprenda la relación entre ellos y luego, de acuerdo con el diagrama de suministro de energía, será fácil encontrar la ubicación de la falla. Si la medición de señales pequeñas es inexacta o el número mostrado salta mucho, concéntrese en comprobar si el contacto del interruptor de rango es bueno.
3. Si los datos de medición son inestables y el valor siempre aumenta acumulativamente, cortocircuite el terminal de entrada del convertidor A/D y los datos mostrados no son cero, generalmente se debe al rendimiento seguro del condensador de referencia de 0.1μF.
Según el análisis anterior, la secuencia básica de reparación del multímetro digital debe ser: cabezal del medidor digital → voltaje CC → corriente CC → voltaje CA → corriente CA → archivo de resistencia (incluido el zumbador y la verificación de la caída de voltaje positivo del diodo) → Cx → HFE, F, H, T, etc. Pero no seas demasiado mecánico. Algunos problemas obvios pueden abordarse primero. Sin embargo, al realizar ajustes, se deben seguir los procedimientos anteriores.
