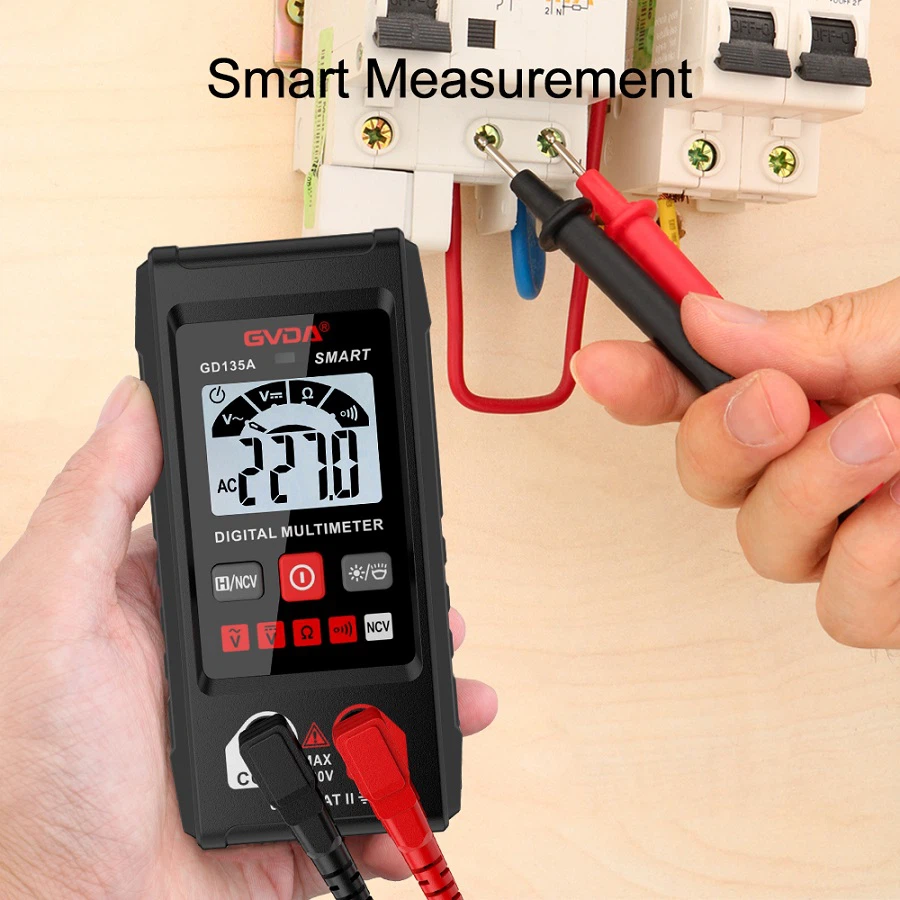

Método de prueba de circuito integrado utilizando solo un multímetro
No en la inspección de carreteras
Este método se realiza cuando el IC no se solda en el circuito. En general, se puede usar un multímetro para medir los valores de resistencia hacia adelante e inversa entre cada pin y el pasador de tierra, y compararlos con un IC intacto.
En la inspección de carreteras
Este es un método para detectar la resistencia de CC, el voltaje de CA/CC a la tierra y la corriente de funcionamiento total de cada pin de un IC a través de un multímetro. Este método supera las limitaciones del método de prueba de sustitución que requiere ICS reemplazable y la molestia del desmontaje de ICS, y es un método práctico y comúnmente utilizado para detectar ICS.
1. En el Circuito del método de detección de resistencia a CC
Este es un método para usar un rango de ohmios multímetro para medir directamente los valores de resistencia de CC directamente e inversos de varios pines y componentes periféricos del IC en la placa de circuito, y compararlos con datos normales para detectar y determinar fallas. Al medir, preste atención a los siguientes tres puntos:
(1) Antes de medir, desconecte la fuente de alimentación para evitar dañar el medidor y los componentes durante la prueba.
(2) El voltaje interno del rango de resistencia del multímetro no debe exceder las 6V, y el rango se puede establecer en R × 100 o R × 1K.
(3) Al medir los parámetros del PIN de IC, se debe prestar atención a las condiciones de medición, como el modelo probado, la posición del brazo deslizante de los potenciómetros relacionados con el IC y la calidad de los componentes del circuito periférico.
2. Método de medición de voltaje de trabajo de CC
Este es un método para medir el voltaje de suministro de CC y el voltaje de funcionamiento de los componentes periféricos utilizando el rango de voltaje de CC de un multímetro cuando se enciende; Detectar los valores de voltaje de CC de cada pin del IC a tierra, compararlos con valores normales y luego comprimir el rango de falla para identificar componentes dañados. Al medir, se deben tener en cuenta los siguientes puntos:
(1) Un multímetro debe tener una resistencia interna suficientemente grande, al menos 10 veces mayor que la resistencia del circuito que se está probando, para evitar errores de medición significativos.
(2) Por lo general, gire cada potenciómetro a la posición media. Si es un televisor, la fuente de señal debe usar un generador de señal de barra de color estándar.
(3) La sonda o la sonda deben equiparse con medidas antideslizantes. Cualquier corto circuito momentáneo puede dañar fácilmente el IC. Se pueden tomar los siguientes métodos para evitar que la sonda se deslice: tome una sección del núcleo de la válvula de bicicleta y colóquela en la punta de la sonda, y extienda la punta de la sonda en aproximadamente 0. 5 mm. Esto no solo puede garantizar un buen contacto entre la punta de la sonda y el punto probado, sino también evitar efectivamente el deslizamiento, e incluso si toca puntos adyacentes, no se corta cortocircuito.
(4) Cuando el voltaje de un determinado PIN no coincide con el valor normal, es necesario analizar si el voltaje de ese pin tiene un impacto significativo en el funcionamiento normal del IC y los cambios correspondientes en el voltaje de otros pines para determinar la calidad del IC.
(5) El voltaje de los pines IC se ve afectado por los componentes periféricos. Cuando hay fuga, cortocircuito, circuito abierto o cambio de valor en los componentes periféricos, o cuando un potenciómetro con resistencia variable está conectada al circuito periférico, la posición del brazo deslizante del potenciómetro causará cambios en el voltaje del pasador.
(6) Si el voltaje de cada pin del IC es normal, generalmente se considera que el IC es normal; Si el voltaje de los pines en el IC es anormal, debe verificarse para si hay fallas en los componentes periféricos que comienzan desde el punto donde la desviación del valor normal es máximo. Si no hay fallas, es probable que el IC se dañe.
