Cómo usar un multímetro para medir los puntos normalmente abiertos y normalmente cerrados de un interruptor fotoeléctrico
El interruptor fotoeléctrico (sensor fotoeléctrico) es la abreviatura de interruptor de proximidad fotoeléctrico. Utiliza el bloqueo o reflexión del haz de luz por el objeto detectado, y el circuito síncrono activa el circuito para detectar la presencia o ausencia del objeto. Los objetos no se limitan a los metales, se pueden detectar todos los objetos que pueden reflejar la luz. El interruptor fotoeléctrico convierte la corriente de entrada en una señal luminosa en el transmisor y la emite, y el receptor detecta el objeto objetivo según la intensidad o presencia de la luz recibida. La alarma de humo de interruptor fotoeléctrico común en el sistema de seguridad se usa a menudo en la industria para contar la cantidad de movimientos del brazo mecánico.
Hoy en día, muchos interruptores fotoeléctricos tienen salidas normalmente abiertas y normalmente cerradas. Normalmente abierto y normalmente cerrado son los estados de salida del interruptor fotoeléctrico cuando no se detecta ningún objeto. Significa que el interruptor fotoeléctrico tiene una salida normalmente abierta y una salida normalmente cerrada cuando no hay acción.
Distinga si la fotocélula está normalmente abierta o normalmente cerrada:
1. El contacto único se puede distinguir de los parámetros del modelo;
2. Muchos productos proporcionan dos conjuntos de contactos normalmente abiertos y normalmente cerrados al mismo tiempo, puede ver el logotipo en el interruptor;
3. Puedes usar un multímetro para medir

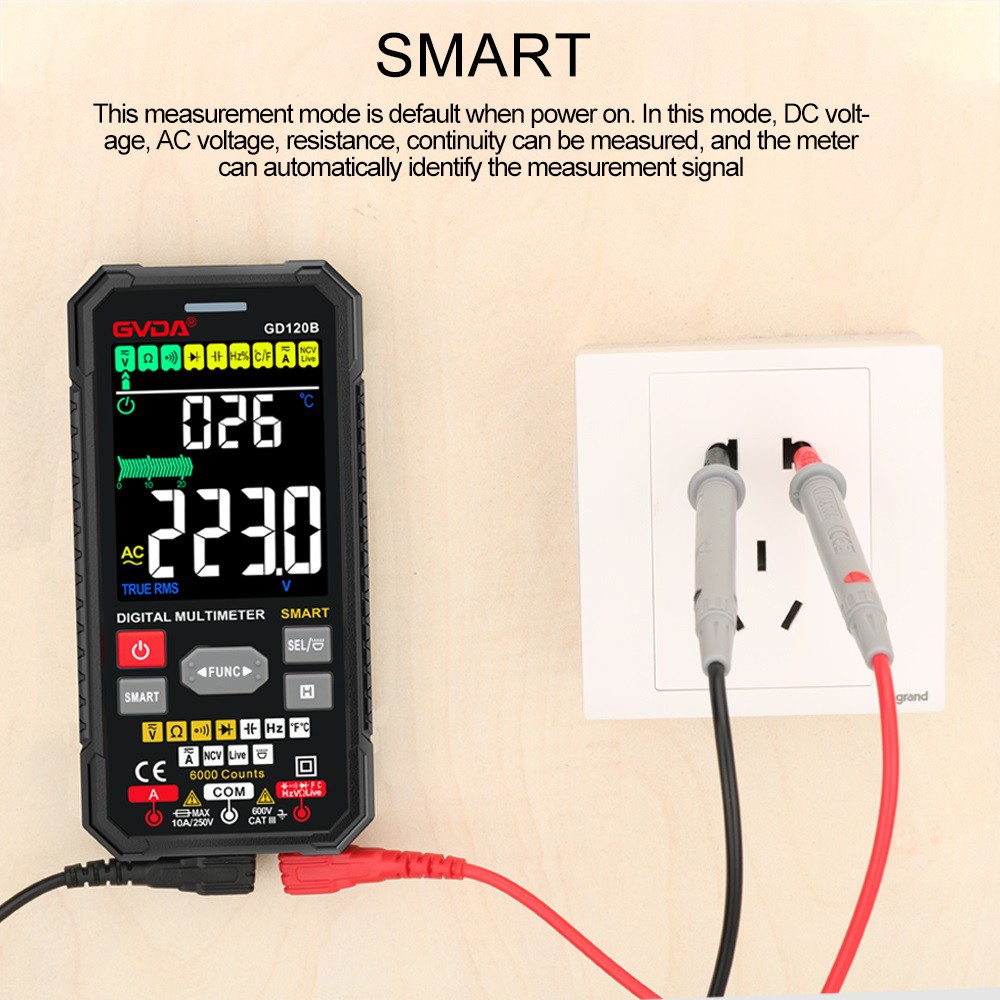

Cómo usar un multímetro para juzgar si el interruptor de proximidad está normalmente cerrado o normalmente abierto
¿Está el interruptor de proximidad normalmente cerrado o normalmente abierto?
1 . Tipo PNP inductivo de 24 V CC de tres hilos: el marrón se conecta a más 24 V, el azul se conecta a 0 V.
El negro está conectado al cable de prueba rojo del rango de voltaje de CC del multímetro digital y el cable de prueba negro está conectado a 0V.
En este momento, el multímetro normalmente está cerrado con voltaje de 24 V y normalmente abierto sin voltaje de 24 V.
2 . Tipo NPN inductivo de 24 V CC de tres hilos: el marrón se conecta a más 24 V, el azul se conecta a 0 V.
Negro Conéctelo al cable de prueba negro del rango de voltaje de CC del multímetro digital y al cable de prueba rojo a más 24 V.
En este momento, el multímetro normalmente está cerrado cuando hay un voltaje de 24 V y normalmente está abierto cuando no hay voltaje de 24 V.
