Cómo utilizar una pinza amperimétrica para identificar puntos de falla a tierra en redes eléctricas de bajo voltaje
En las redes eléctricas de bajo voltaje, es difícil identificar el punto de falla de conexión a tierra específico cuando ocurre una falla de conexión a tierra en el circuito de distribución o en el equipo eléctrico. El método de medir la corriente de fuga utilizando una pinza amperimétrica para determinar fallas de conexión a tierra no requiere cableado ni cortes de energía, y es fácil de operar, lo que permite una identificación rápida y precisa del punto de falla.

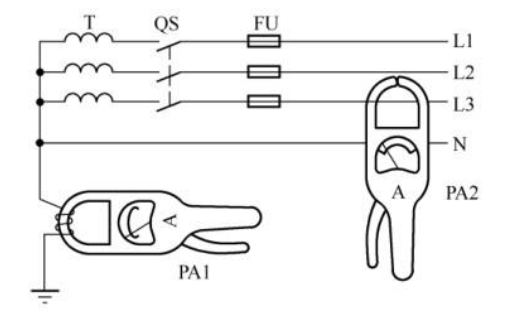

En la siguiente figura se muestra el circuito para detectar el punto de falla a tierra en la red eléctrica de bajo voltaje usando una pinza amperimétrica.
En la red de distribución de bajo voltaje, si ocurre una falla a tierra, el suministro de energía se puede probar en fases en el interruptor principal QS en la sala de distribución (se puede usar la remoción temporal de otros fusibles bifásicos) y luego una abrazadera. Se puede usar un amperímetro tipo abrazadera (preferiblemente un amperímetro tipo abrazadera con una clasificación de miliamperios, o unas cuantas vueltas más del cable probado en el núcleo de hierro de la abrazadera) para conectar el cable neutro a tierra del transformador de distribución (como se muestra en el amperímetro tipo abrazadera PA1 en la figura), mida la corriente de fuga de cada circuito de fase por separado. El circuito de fase con una corriente de fuga alta se puede clasificar como un circuito con un punto de falla a tierra.
Después de determinar la fase del circuito con falla a tierra, primero detecte la línea principal del circuito. Verifique si hay cables aéreos rotos o conectados a cables, líneas telefónicas, líneas de transmisión, etc., o si el circuito de fase defectuoso choca directamente con la línea neutral, lo que resulta en una falla de cortocircuito a tierra monofásica. Este tipo de punto de fallo de conexión a tierra es claramente fácil de encontrar. Si la falla no está en la línea principal, se puede usar un amperímetro tipo pinza para verificar las líneas secundarias de cada fase (como se muestra en el amperímetro tipo pinza PA2 en la figura). Cuando una línea derivada tiene corriente y los otros circuitos derivados no tienen corriente, se puede determinar que el circuito derivado con corriente tiene una falla de fuga a tierra.
Luego, la línea secundaria se prueba usando el "método de bisección", que implica encontrar un punto de prueba conveniente en aproximadamente la mitad del circuito y usar un amperímetro con forma de abrazadera para sujetar el cable de fase. Si hay corriente en el punto de prueba, indica que el punto de falla está en el lado de carga del punto de prueba; Si no se mide corriente o la corriente es muy débil en este punto de prueba, indica que el punto de conexión a tierra está en el lado de alimentación del punto de prueba. Después de determinar en qué sección del circuito se encuentra el punto de falla, siga el método anterior para detectar y juzgar desde el medio de esta sección del circuito, reduciendo gradualmente el alcance de la ocurrencia de fallas a tierra. Cuando se encuentra el punto límite entre la presencia y ausencia de corriente, este es el punto de falla a tierra que se debe buscar.
