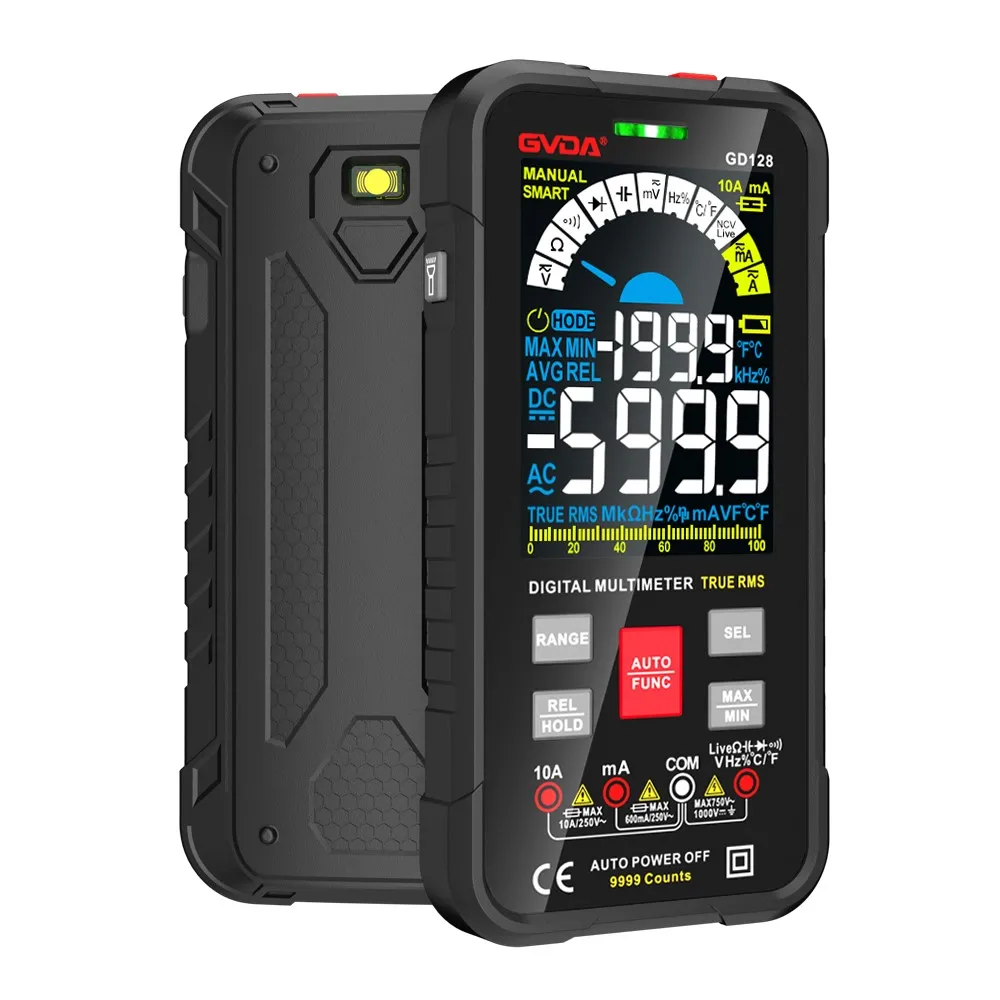

Cómo probar la calidad del inversor con un multímetro
Como todos sabemos, el convertidor de frecuencia tiene muchas funciones de protección, como sobrecorriente, sobretensión, protección contra sobrecarga, etc. Con la mejora continua de la automatización industrial, los convertidores de frecuencia también se han utilizado ampliamente.
Durante el proceso de diseño de circuitos electrónicos, los ingenieros inevitablemente necesitan multímetros para medir algunos instrumentos de medición. Los ingenieros saben que un multímetro puede medir corriente CC, voltaje CA y voltaje CC. El convertidor de frecuencia es un dispositivo que controla el motor de CA modificando la frecuencia de alimentación operativa del motor. Este artículo le explicará cómo usar un multímetro para medir la calidad del inversor.
Cabe señalar que, por seguridad personal, la máquina debe estar apagada y las líneas de alimentación de entrada del inversor R, S, T y las líneas de salida U, V, W deben retirarse antes de la operación. Primero gire el multímetro al archivo de "tubo secundario", y luego use los cables de prueba rojo y negro del multímetro para detectar de acuerdo con los siguientes pasos:
El cable de prueba negro toca el polo negativo P(más) del bus de CC, el cable de prueba rojo toca R, S, T en secuencia y registra el valor mostrado en el multímetro. Luego toque el cable de prueba rojo en N(-) y el cable de prueba negro en R, S, T, y registre el valor de visualización del multímetro. Si los seis valores de visualización están básicamente equilibrados, significa que no hay problema con la rectificación de diodos o la resistencia de arranque suave del inversor; de lo contrario, el módulo rectificador o la resistencia de arranque suave en la posición correspondiente están dañados. Fenómeno: sin visualización.
El cable de prueba rojo toca el polo negativo P (más) del bus de CC, el cable de prueba negro toca U, V, W a su vez y registra el valor mostrado en el multímetro. Luego toque el cable de prueba negro en N(-) y el cable de prueba rojo en U, V, W, y registre el valor de visualización del multímetro. Si los seis valores mostrados están básicamente equilibrados, indica que no hay ningún problema con el módulo inversor IGBT del convertidor de frecuencia. De lo contrario, se dañará el módulo inversor IGBT en la posición correspondiente. Fenómeno: no hay salida o se informa una falla.
Utilice el convertidor de frecuencia para accionar un motor asíncrono con la potencia correspondiente para funcionar sin carga, ajuste la frecuencia f y comience a descender de 50 Hz a la frecuencia más baja.
Durante este proceso, use un amperímetro para detectar la corriente sin carga del motor. Si la corriente sin carga es estable durante el proceso de caída de frecuencia y puede permanecer básicamente sin cambios, es un buen inversor.
La frecuencia mínima se puede calcular así, (velocidad síncrona - velocidad nominal) × número de pares de polos p÷60. Por ejemplo, para un motor de 4-polos, la velocidad nominal es de 1470 rpm y la frecuencia mínima=(1500-1470) × 2÷60=1Hz.
No hay problema con la resistencia de arranque suave, de lo contrario, el módulo rectificador o la resistencia de arranque suave en la posición correspondiente están dañados, fenómeno: no se muestra.
El cable de prueba rojo toca el polo negativo P (más) del bus de CC, el cable de prueba negro toca U, V, W a su vez y registra el valor mostrado en el multímetro. Luego toque el cable de prueba negro en N(-) y el cable de prueba rojo en U, V, W, y registre el valor de visualización del multímetro. Si los seis valores mostrados están básicamente equilibrados, indica que no hay ningún problema con el módulo inversor IGBT del convertidor de frecuencia. De lo contrario, se dañará el módulo inversor IGBT en la posición correspondiente. Fenómeno: no hay salida o se informa una falla.
Utilice el convertidor de frecuencia para accionar un motor asíncrono con la potencia correspondiente para funcionar sin carga, ajuste la frecuencia f y comience a descender de 50 Hz a la frecuencia más baja.
Durante este proceso, use un amperímetro para detectar la corriente sin carga del motor. Si la corriente sin carga es estable durante el proceso de caída de frecuencia y puede permanecer básicamente sin cambios, es un buen inversor.
La frecuencia mínima se puede calcular así, (velocidad síncrona - velocidad nominal) × número de pares de polos p÷60. Por ejemplo, para un motor de 4-polos, la velocidad nominal es de 1470 rpm y la frecuencia mínima=(1500-1470) × 2÷60=1Hz.
Discriminación de relés de estado sólido de CA y CC: por lo general, junto a los terminales de entrada y salida de la carcasa del relé de estado sólido de CC, están marcados los símbolos "más" y "-", y las palabras "entrada de CC" y "salida de CC" son marcado. El relé de estado sólido de CA solo se puede marcar con los símbolos "más" y "-" en el extremo de entrada, y el extremo de salida no tiene puntos positivos ni negativos.
Discriminación de terminales de entrada y salida: relés de estado sólido sin marcar, archivos R×10k de multímetro, midiendo los valores de resistencia directa e inversa de cada pin para determinar los terminales de entrada y salida. Cuando la resistencia directa de ciertos dos pines es pequeña y la resistencia inversa es infinita, estos dos pines son terminales de entrada y los otros dos pines son terminales de salida. En una medición con un valor de resistencia pequeño, el cable de prueba negro se conecta a la terminal de entrada positiva y el cable de prueba rojo se conecta a la terminal de entrada negativa.
Si las resistencias directa e inversa medidas de dos pines determinados son ambas 0, significa que el relé de estado sólido se ha averiado y dañado. Si los valores medidos de resistencia directa e inversa de cada pin del relé de estado sólido son infinitos, significa que el relé de estado sólido ha sido dañado por un circuito abierto.
