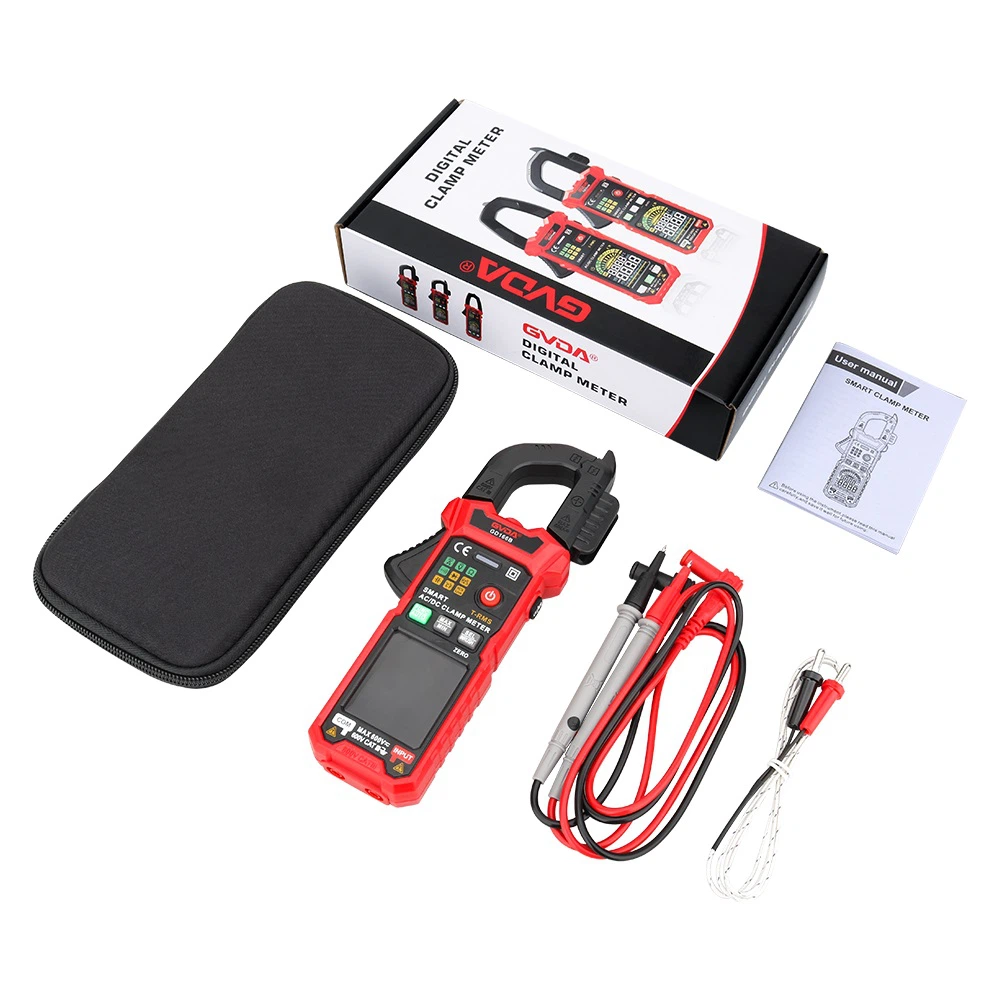

Cómo medir la resistencia con una pinza amperimétrica
Algunos amperímetros de tipo pinza tienen función de prueba de resistencia. Si el amperímetro tipo pinza que tienes en la mano tiene esta función, puedes seguir los siguientes pasos para medir.
Medición de resistencia del cable:
① Gire el interruptor al rango de resistencia apropiado.
② Mantenga el interruptor en estado liberado.
③ Conecte el cable rojo al extremo "Ω" y el cable negro al extremo "COM".
④ Las sondas roja y negra están conectadas a ambos extremos del cable probado. Al medir la resistencia del cable en uso, primero se debe desconectar la alimentación y la capacitancia conectada al cable debe descargarse completamente antes de medir.
Prueba de encendido/apagado de cables
① Gire el interruptor a la posición de 200 Ω (o timbre).
② Los bolígrafos rojo y negro están conectados al extremo "Ω" y al extremo "COM" respectivamente.
③ Si la resistencia entre las sondas roja y negra es inferior a (50 ± 25) Ω, el zumbador incorporado emitirá un pitido.
Cinco usos principales de las pinzas amperimétricas
Propósito 1: Medir la corriente de circuito trifásico de tres hilos y la corriente de línea cero trifásica de cuatro hilos
Una pinza amperimétrica normalmente mide la corriente de un solo cable. Al medir la corriente de carga trifásica de tres cables, si se sujetan dos cables simultáneamente, el valor de corriente indicado debe ser la corriente del tercer cable.
El método de medición para la corriente de línea neutra trifásica de cuatro hilos es el mismo que para medir la corriente de un circuito trifásico de tres hilos, con las líneas trifásicas sujetas simultáneamente. El valor actual que se muestra en este momento es el valor actual del cable neutro.
Propósito 2: Pinza amperimétrica para medir pequeñas corrientes
La pinza amperimétrica mide una corriente pequeña e incluso si la marcha se ajusta al mínimo, la lectura aún no es muy precisa. Por lo tanto, es posible enrollar el cable alrededor del brazo de sujeción y leer el valor actual. Luego divida la lectura actual por el número de vueltas para obtener el pequeño valor actual real.
Propósito 3: Determinar el nombre de la corriente en el circuito para determinar si el equipo está funcionando correctamente. Debe determinarse en función de la corriente medida en el sitio. Por tanto, es importante determinar qué corriente es.
Propósito 4: medir la corriente sin carga de motores sin nombre y determinar la potencia nominal
Fórmula de estimación: divida la corriente sin carga por cero ocho para encontrar la potencia cercana al nivel.
Los pasos son los siguientes: Medir el valor de la corriente en vacío I del motor, según la fórmula empírica: p=I/0.8
Propósito 5: medir la corriente sin carga de una máquina de soldar de 380 V sin placa de identificación y determinar la potencia aparente S
Fórmula de estimación: La capacidad de la máquina de soldar número 38 es igual a la corriente sin carga I multiplicada por 5.
