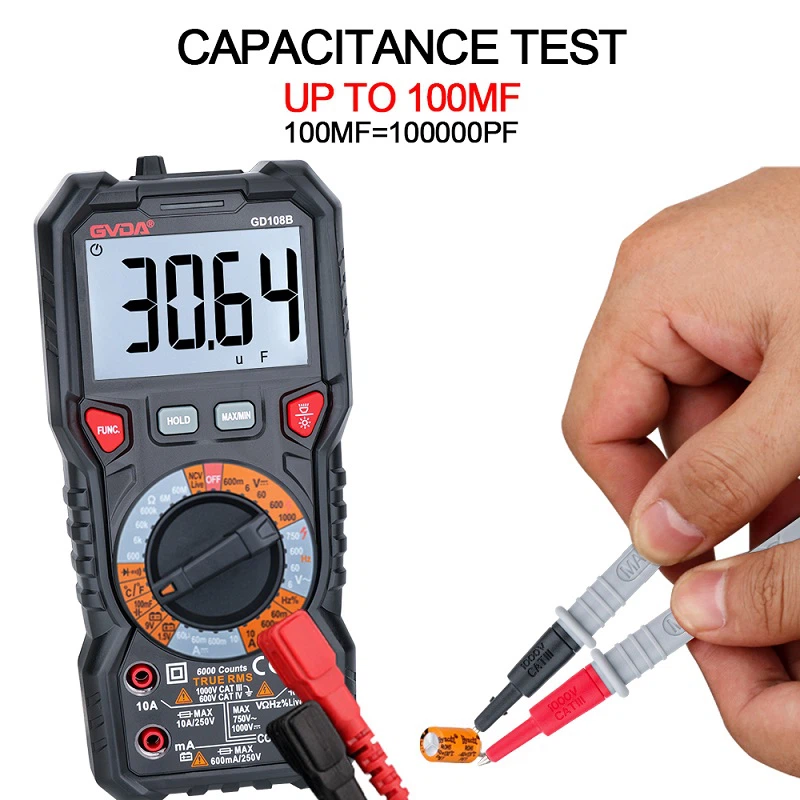

¿Cómo se mide un condensador con un multímetro?
(1) Detección de condensadores fijos con una capacitancia superior a 0,01 pF
Configure el multímetro analógico en el rango de R×10k ohmios y realice el ajuste de cero ohmios. Luego, use los cables de prueba rojo y negro del multímetro para tocar las dos clavijas del capacitor respectivamente y observe el movimiento del puntero del multímetro, como se muestra en la Figura 1.
Si, en el momento en que se conectan los cables de prueba, el puntero del multímetro oscila ligeramente hacia la derecha y luego regresa al infinito, y después de cambiar los cables de prueba y medir nuevamente, el puntero también gira hacia la derecha y luego regresa al infinito, se puede determinar que el capacitor es normal.
Si, en el momento en que se conectan los cables de prueba, el puntero del multímetro oscila cerca de "0", se puede determinar que el condensador está averiado o tiene una fuga grave.
Si en el momento en que se conectan los cables de prueba, el puntero oscila y no regresa al infinito, se puede determinar que el capacitor tiene fuga.
Si el puntero del multímetro no oscila en ambas mediciones, se puede determinar que el capacitor está en circuito abierto -.
(2) Detección de condensadores fijos con una capacitancia inferior a 0,01 pF
Al detectar condensadores pequeños por debajo de 10 pF, dado que la capacitancia es demasiado pequeña, usar un multímetro para medir solo puede verificar si hay fugas, cortocircuito interno - o avería. Al medir, seleccione el rango R×10k del multímetro y conecte los dos cables de prueba a los dos pines del condensador al azar. El valor de la resistencia debe ser infinito. Si el valor de resistencia medido es cero, se puede determinar que el capacitor está dañado debido a una fuga o averiado internamente.
(3) El siguiente método se puede utilizar para detectar condensadores fijos con una capacitancia entre 10 pF y 0,01 μF.
Configure el multímetro en el rango R×10k. Seleccione dos transistores 3DC6 (o 9013) con un valor superior a 100 para formar un transistor compuesto. El diagrama esquemático del circuito se muestra en la Figura 2. Utilice el efecto de amplificación del transistor compuesto para amplificar la corriente de carga del condensador medido, a fin de aumentar la amplitud de oscilación del puntero del multímetro. Conecte el condensador medido entre la base b y el colector c del transistor compuesto, y conecte los cables de prueba rojo y negro del multímetro al emisor e y al colector c del transistor compuesto respectivamente.
Si el puntero del multímetro oscila ligeramente y luego regresa al infinito, indica que el condensador está normal.
Si el puntero no se mueve o no puede volver al infinito, indica que el condensador está dañado.
Durante la operación de prueba, especialmente cuando se miden capacitores con una capacitancia más pequeña, intercambie repetidamente los dos puntos de contacto de las clavijas del capacitor medido para observar claramente la oscilación del puntero del multímetro.
