Una descripción general de los componentes y la configuración estructural de un multímetro
El principio básico de un multímetro es utilizar un amperímetro de CC magnetoeléctrico sensible (medidor de microamperios) como cabezal medidor. Cuando una pequeña corriente pasa a través del cabezal del medidor, habrá una indicación de corriente, pero el cabezal del medidor no puede pasar una corriente grande. Por lo tanto, algunas resistencias deben conectarse en paralelo o en serie en el cabezal del medidor para derivar o reducir el voltaje, a fin de medir la corriente, el voltaje y la resistencia en el circuito. La estructura de composición de un multímetro es la siguiente:
1. Cabezal medidor 1. Cabezal medidor puntero. Es un amperímetro magnetoeléctrico de CC altamente sensible y los principales indicadores de rendimiento de un multímetro dependen básicamente del rendimiento del cabezal del medidor.
La sensibilidad del cabezal del medidor se refiere al valor de la corriente continua que fluye a través del cabezal del medidor cuando el puntero se desvía a la escala completa.
Cuanto menor sea este valor, mayor será la sensibilidad del cabezal del medidor y mayor será la resistencia interna durante la medición de voltaje, lo que resultará en un mejor rendimiento. Hay cuatro líneas de escala en el cabezal del medidor y sus funciones son las siguientes:
① La primera línea (de arriba a abajo) está marcada con R o Ω, lo que indica el valor de resistencia. Cuando el interruptor está en el rango de ohmios, se lee esta línea de escala;
② La segunda línea está marcada con ∽ y VA, lo que indica los valores de voltaje CA/CC y corriente CC. Cuando el interruptor de conversión está en el modo de voltaje CA/CC o corriente CC y el rango está en otras posiciones excepto CA 10 V, se lee esta línea de escala;
③ La tercera línea está marcada con 10V, lo que indica el valor de voltaje de CA de 10V. Cuando el interruptor de conversión está en el rango de voltaje CA/CC y el rango de medición está en 10 V CA, se lee esta línea de escala;
④ El cuarto elemento está marcado con dB, que indica el nivel de audio.

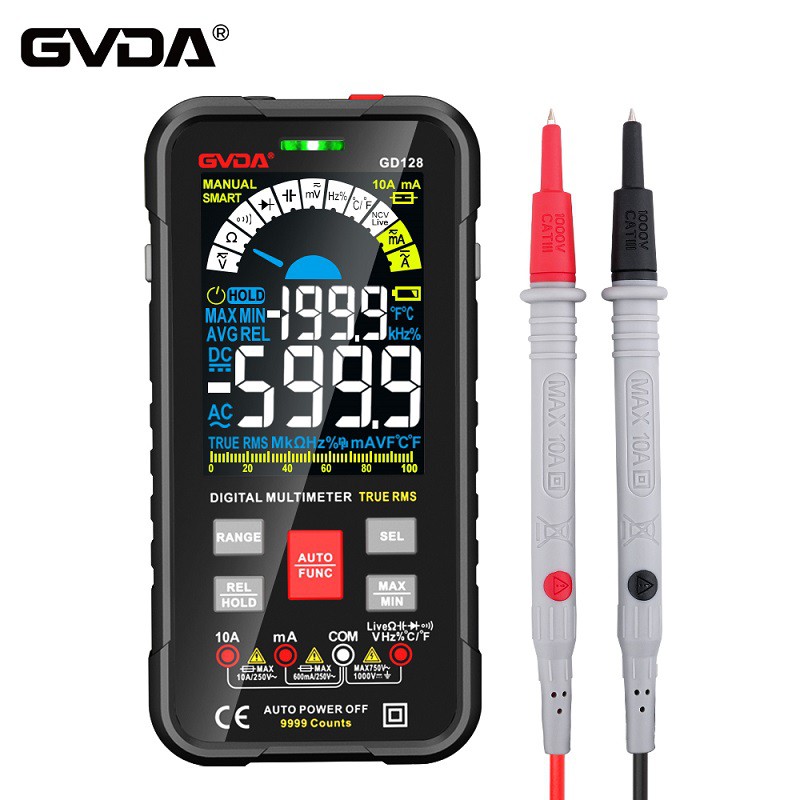

2. El cabezal de un multímetro digital generalmente se compone de un chip de conversión A/D (analógico/digital), componentes periféricos y una pantalla de cristal líquido.
La precisión de un multímetro se ve afectada por el cabezal.
Un multímetro, debido al número convertido por el chip A/D, generalmente también se conoce como multímetro digital de 31/2 dígitos, multímetro digital de 41/2 dígitos, etc.
Los chips comúnmente utilizados son ICL7106 (un chip clásico de rango manual LCD de 3 bits y medio, las versiones posteriores incluyen 7106A, 7106B, 7206, 7240, etc.), ICL7129 (un chip clásico de rango manual LCD de 4 bits y medio) e ICL7107 (un chip clásico de rango manual LED de 3 bits y medio).
2. El circuito de medición es un circuito que se utiliza para convertir varias señales medidas en pequeñas corrientes de CC adecuadas para la medición del cabezal del medidor. Se compone de resistencias, componentes semiconductores y baterías. Puede unificar varias señales medidas (como corriente, voltaje, resistencia, etc.) y diferentes rangos a través de una serie de procesos (como rectificación, desviación, división de voltaje, etc.) en un cierto límite de pequeñas corrientes CC y enviarlas al cabezal del medidor para su medición.
3. La función del interruptor de conversión es seleccionar varios circuitos de medición para cumplir con los requisitos de medición de diferentes tipos y rangos. Generalmente hay dos interruptores de conversión, cada uno marcado con diferentes marchas y rangos.
4. La sonda y el zócalo de la sonda se dividen en dos tipos: rojo y negro. Al usarlo, la sonda roja debe insertarse en el enchufe marcado con un signo "+" y la sonda negra debe insertarse en el enchufe marcado con un signo "-".
