Pasos de medición y habilidades de la pinza amperimétrica
La pinza amperimétrica se compone de un transformador de corriente y un amperímetro. Es un instrumento que se utiliza para medir la corriente de un circuito eléctrico en funcionamiento y puede medir la corriente alterna sin fallas en el suministro eléctrico.
El núcleo de hierro del transformador se convierte en una abertura móvil y tiene forma de pinza, y la parte móvil está conectada con el mango. Cuando el mango se sujeta con fuerza, el núcleo de hierro del transformador de corriente se abre (como se muestra en la figura con la línea discontinua de dos puntos), y el cable que se va a probar se puede colocar en las mordazas, y el cable que lleva corriente se convierte en el devanado primario del transformador de corriente. Cuando las mordazas están cerradas, un flujo magnético alterno pasa a través del núcleo de hierro del transformador de corriente y se genera una corriente inducida en el devanado secundario del transformador. ) El amperímetro está conectado a ambos extremos del devanado secundario, y la corriente indicada por su puntero es proporcional a la corriente de trabajo sujeta al cable que lleva corriente, y el valor de corriente medido se puede leer directamente desde el dial. La pinza amperimétrica se compone esencialmente de un transformador de corriente, una llave de abrazadera y un medidor de fuerza de reacción magnetoeléctrica rectificadora.
Método de medición de la pinza amperimétrica
1. Preparación antes de la prueba
Echa un vistazo a las mandíbulas. Las mordazas del instrumento deben estar limpias. Si hay residuos o aceite, debe limpiarse a tiempo para garantizar que el circuito magnético esté estrictamente cerrado y que los resultados de la medición sean precisos. En segundo lugar, mira el puntero. Observe la posición del puntero, si no está en cero, realice el ajuste mecánico del cero.
2. Pasos de medición
Paso 1: Seleccione el rango
Primero, calcule el tamaño de la corriente medida y ajuste el interruptor al archivo de medición requerido. Si es imposible estimar la magnitud de la corriente medida, primero mida con el archivo de rango más alto y luego ajústelo a un rango apropiado de acuerdo con la situación de medición.
El segundo paso: línea de apertura

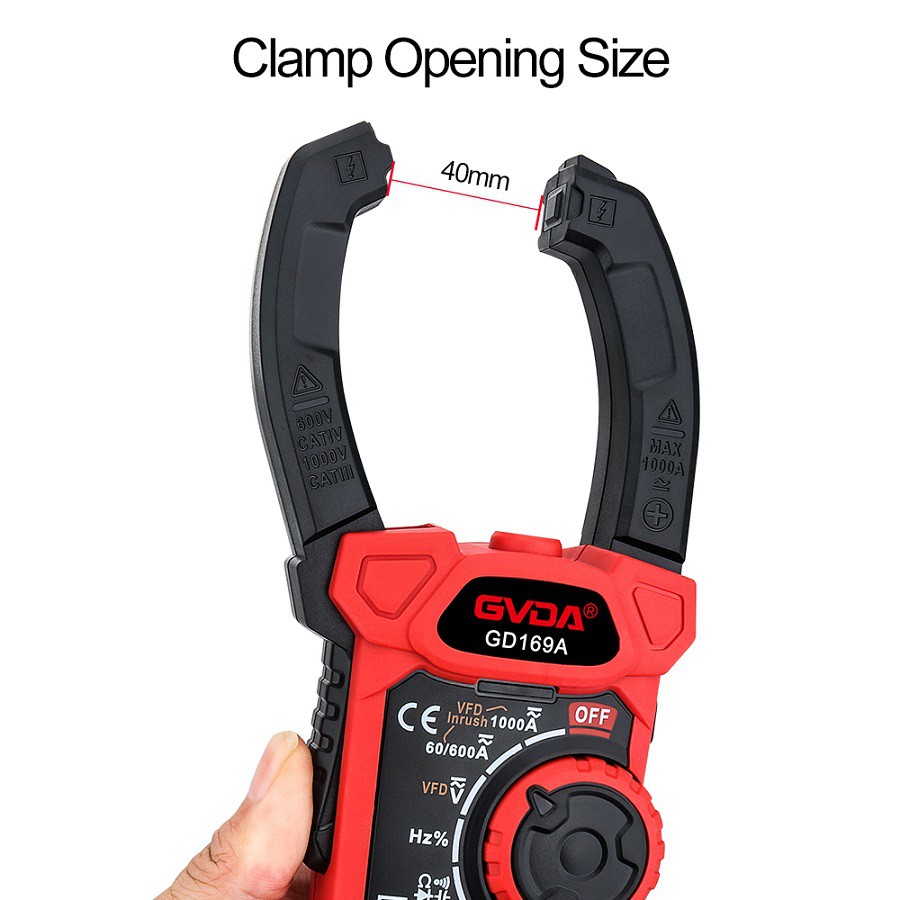

Los elementos esenciales de la operación son sujetar el mango con fuerza, abrir las mordazas y colocar el cable bajo prueba. Para reducir los errores, el cable medido debe colocarse en el centro de las mordazas.
Paso tres: lectura cerrada
Suelte el mango, las mordazas volverán naturalmente al estado de contacto cercano y leerán la pantalla después de que el puntero esté estable. Si hay ruido, verifique si las mordazas están en contacto apretado o hágalo de nuevo.
Paso 4: desconectarse
Sujete el mango con fuerza y abra las mordazas para que la pinza amperimétrica quede alejada del cable. Una vez completada la medición, gire el interruptor de rango de selección a la posición de rango máximo.
Precauciones para el uso de la pinza amperimétrica
1) El voltaje del circuito bajo prueba debe ser menor que el voltaje nominal de la pinza amperimétrica.
2) Cuando mida la corriente de una línea de alto voltaje, use guantes aislantes, use zapatos aislantes y párese sobre una estera aislante.
3) Las mordazas deben estar bien cerradas y la cocina no puede encenderse con la alimentación encendida.
4) El rango de medición debe seleccionarse adecuadamente. Al seleccionar el rango, debe elegir primero el rango grande y luego elegir el rango pequeño o ver el valor de la placa de identificación para la estimación.
5) Coloque el alambre en el centro de las mordazas.
6) Después de la medición, coloque el interruptor de cambio en el rango más alto.
Habilidades de medición del amperímetro de pinza
Al medir una corriente pequeña por debajo de 5A, para mejorar la precisión de la medición, si las condiciones lo permiten, el cable medido puede enrollarse varias veces y luego colocarse en la mordaza para la medición. En este momento, la corriente real debe ser la lectura del medidor dividida por el número de bobinas de alambre colocadas en las mordazas.
