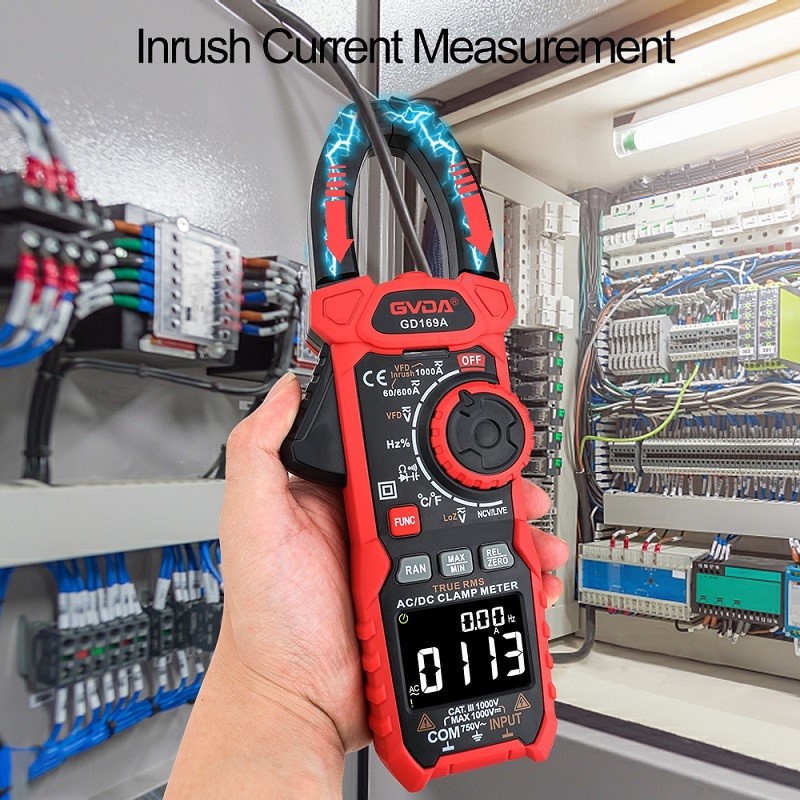

Uso del amperímetro de pinza de fuga
El principio del amperímetro de pinza de fuga:
La pinza amperimétrica de corriente de fuga se compone principalmente de conversión de impedancia, conversión de rango, conversión de CA y CC, amplificación, dispositivo indicador, etc. Algunos también tienen protección contra sobrecorriente, circuitos de alarma audibles y visuales y dispositivos de ajuste de voltaje de prueba. Los dispositivos indicadores se dividen en tipos analógicos y digitales. Según el estándar americano UL, la corriente de fuga es la corriente que puede conducirse desde las partes accesibles de los electrodomésticos, incluida la corriente de acoplamiento capacitiva. La corriente de fuga incluye dos partes, una es la corriente de conducción I1 a través de la resistencia de aislamiento; la otra es la corriente de desplazamiento I2 a través del condensador distribuido. La reactancia capacitiva de este último es XC=1/2pfc y es inversamente proporcional a la frecuencia de la fuente de alimentación. La corriente distribuida del condensador aumenta con la frecuencia. Y aumenta, por lo que la corriente de fuga aumenta a medida que aumenta la frecuencia de alimentación. Por ejemplo: si se utiliza un tiristor para el suministro de energía, sus componentes armónicos aumentarán la corriente de fuga.
Si se evalúa el rendimiento de aislamiento de un circuito o sistema, además de todas las corrientes que fluyen a través del material aislante hacia la tierra (o partes conductoras fuera del circuito), esta corriente también debe incluir dispositivos capacitivos en el circuito o sistema (capacitancia distribuida puede considerarse como un dispositivo capacitivo) y la corriente que fluye hacia la tierra. Un cableado más largo generará una mayor capacidad de distribución y aumentará la corriente de fuga, a lo que se debe prestar especial atención en sistemas sin conexión a tierra.
Precauciones para el amperímetro de abrazadera de fuga:
1. El principio de medición de la corriente de fuga es básicamente el mismo que el de la resistencia de aislamiento. La medición de la resistencia de aislamiento es en realidad un tipo de corriente de fuga, pero se expresa en forma de resistencia. Sin embargo, la medición formal de la corriente de fuga aplica un voltaje de CA, por lo que el componente de corriente de fuga contiene un componente capacitivo de corriente.
2. Al realizar una prueba de tensión soportada, para proteger el equipo de prueba y probar de acuerdo con los indicadores técnicos especificados, también es necesario determinar la intensidad máxima del campo eléctrico que se permite fluir a través del equipo bajo prueba (material aislante). sin destruir el equipo bajo prueba (material aislante). Valor de corriente máxima, esta corriente también suele denominarse corriente de fuga, pero este método solo se utiliza en las ocasiones específicas mencionadas anteriormente. Tenga en cuenta la diferencia.
3. La corriente de fuga es en realidad la corriente que fluye a través de la parte aislante del circuito o equipo eléctrico en ausencia de fallas y voltaje aplicado. Por lo tanto, es uno de los indicadores importantes para medir la calidad del aislamiento de los aparatos eléctricos y también es el principal indicador del rendimiento del producto.
4. El probador de corriente de fuga se utiliza para medir la corriente de fuga independiente del trabajo generada por la fuente de alimentación de trabajo (u otra fuente de alimentación) de aparatos eléctricos a través del aislamiento o la impedancia de parámetros distribuidos. Su impedancia de entrada simula la impedancia del cuerpo humano.
