Uso de un multímetro digital para medir los múltiplos DC de los transistores
Un transistor tiene dos uniones PN, similares a la conductividad unidireccional de un diodo. Cuando se usa un multímetro para detectar un transistor, se puede ver como dos diodos con una base común, mientras que un tipo NPN puede considerarse como un diodo dual de cátodo común.
Por supuesto, el transistor no es una estructura simple como se muestra en la figura, ya que tiene un efecto de amplificación actual, que es significativamente diferente del diodo de ánodo común (o cátodo) terminado vendido en el mercado. Este último es un diodo con dos ánodos comunes (o cátodos) y sin capacidad de amplificación de corriente. En la práctica de ingeniería, a menudo se usa un "diodo" del multímetro digital para medir las dos uniones PN del transistor, y el tipo de transistor se determina en función del valor que se muestra en la pantalla LCD
Los pasos para determinar el tipo de transistor utilizando un multímetro digital: actualmente, hay diodos comunes de ánodo y cátodo comunes en el mercado. Aunque los métodos de prueba anteriores pueden determinar los diodos internos del dispositivo, no pueden determinarse como transistores. Por lo tanto, el uso de este método no puede determinar que un componente de pin 3- que contenga dos uniones PN debe ser un transistor. Recordatorio amable: en los pasos anteriores para determinar el tipo de transistor, el transistor de silicio debe estar entre 500 ~ 700, y el transistor de germanio debe estar entre 200 ~ 300. Este valor representa el voltaje de conducción hacia adelante de la unión PN dentro del transistor, medido en MV.
Mida el multiplicador de CC de un transistor utilizando un multímetro digital:

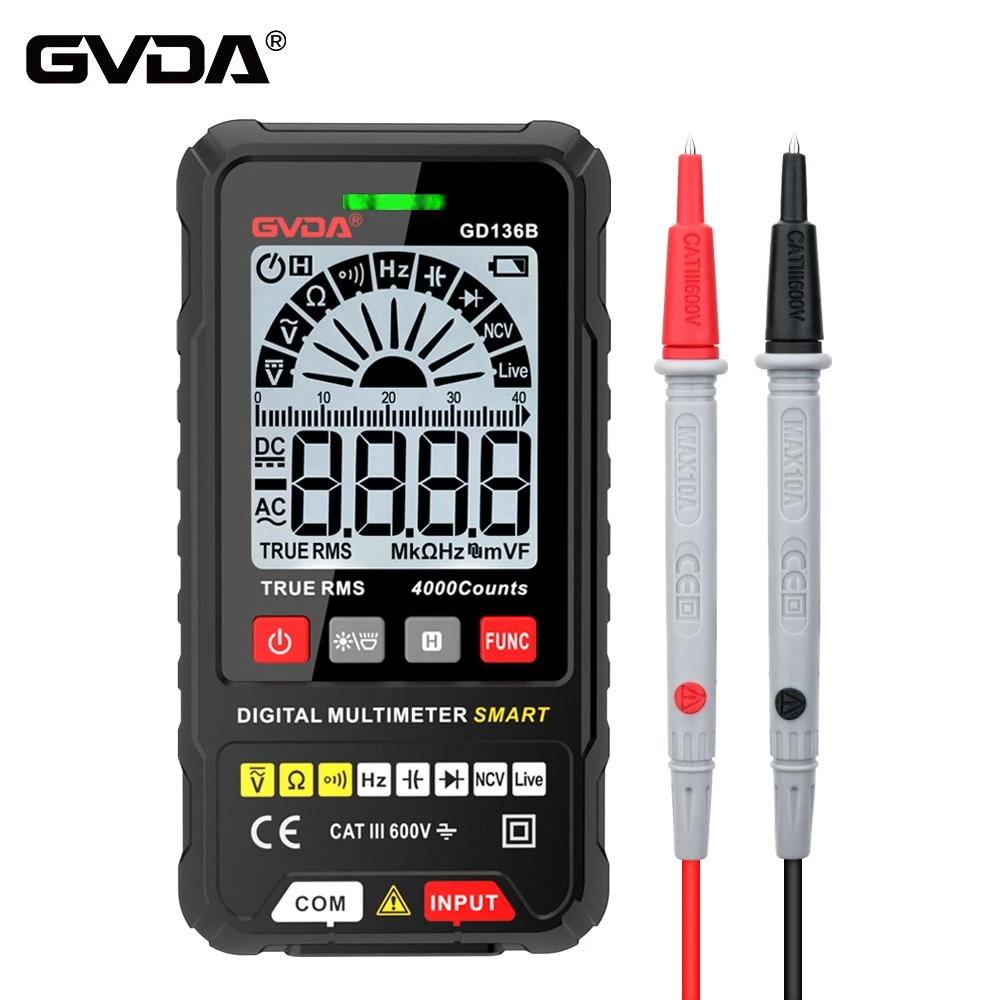

Aunque los métodos de prueba y los pasos anteriores pueden determinar si un transistor es PNP o NPN, no puede determinar cuál es el colector y cuál es el emisor. Al usar la función "HFE" del multímetro digital, al tiempo que mide el factor de amplificación de CC del transistor, se pueden determinar los nombres de cada PIN, que pueden describirse como "matar dos pájaros con un solo piedra". Los transistores de señales pequeñas comunes S8050 y S8550, S1815 y 1015 son transistores emparejados, respectivamente. El método para medir el factor de amplificación de CC es muy simple: ① Gire el dial rotativo en la posición "HFE"; ② Inserte el transistor correctamente en el zócalo al lado del equipo "HFE", y la lectura LCD será el factor de amplificación de CC: el valor del transistor. Cabe señalar que actualmente hay dos escuelas principales de clasificación de pines transistores en el mundo: uno es Meixu; El otro es la clasificación de estilo japonés. Para los transistores de baja potencia, el orden de los tres pines del transistor es EBC, y el orden japonés es BCE. Independientemente de la clasificación, cuando el pasador del transistor está mirando hacia abajo y la cara del texto está frente al espectador, el pasador izquierdo es el e-Pin.
