Uso y prueba de amperímetro tipo pinza
Al medir la corriente con un amperímetro normal, generalmente es necesario cortar el circuito y detener la máquina antes de conectar el amperímetro para la medición. Esto es muy problemático y, a veces, no se permite hacerlo para los motores que normalmente funcionan. En este punto, el uso de un amperímetro de abrazadera se vuelve mucho más conveniente, ya que puede medir la corriente sin cortar el circuito. Su principio de trabajo es el siguiente:

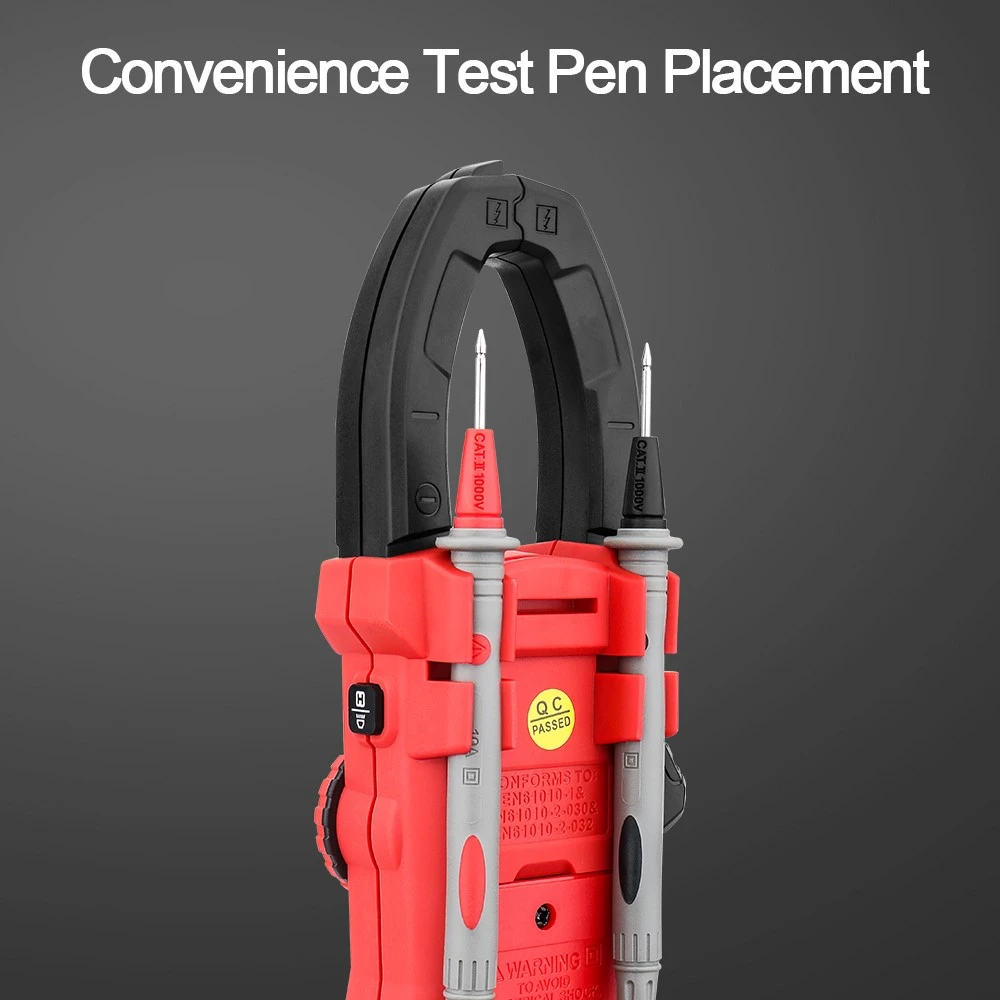

Un amperímetro de abrazadera es una combinación de un transformador actual y un amperímetro. El núcleo de hierro del transformador de corriente se puede abrir cuando la llave se aprieta; El cable a través del cual los pases de corriente medidos pueden pasar a través del espacio abierto del núcleo de hierro sin cortar, y el núcleo de hierro se cerrará cuando se libera la llave. El cable de circuito probado que pasa a través del núcleo de hierro se convierte en la bobina primaria del transformador de corriente, y la corriente se induce en la bobina secundaria a través de la corriente. Para que el amperímetro conectado a la bobina secundaria pueda indicar la corriente del circuito probado. El medidor de abrazadera se puede cambiar a diferentes rangos cambiando el interruptor. Pero no se permite que funcione con electricidad al cambiar de marcha. Los medidores de abrazadera generalmente tienen poca precisión, que generalmente varían de 2.5 a 5 niveles. Para facilitar el uso, también hay interruptores de conversión con diferentes rangos dentro del medidor para medir diferentes niveles de corriente y voltaje.
método de uso
Cuando use un amperímetro de abrazadera para medir la corriente, asegúrese de sujetar uno de los cables probados (cables) Si se sujetan dos cables paralelos, la corriente no se puede detectar además, cuando el uso de un centro de amperímetro de abrazadera (núcleo de hierro) para la detección, el error de detección es pequeño cuando el consumo de energía de los dispositivos domésticos, el uso de un separador de línea es más conveniente. Algunos separadores de línea pueden amplificar la corriente de detección por 10 veces, por lo que las corrientes inferiores a 1A pueden amplificarse antes de la detección al usar un amímetro de abrazadera de CC para detectar la corriente de CC (DCA), si la corriente fluye en la dirección opuesta, mostrará un valor negativo que esta función puede usarse para detectar si la batería del automóvil está en un estado cargado o descargado.
Detección de un verdadero valor significativo (RMS)
El amperímetro de la abrazadera con el método de valor promedio detecta el valor promedio de la onda sinusoidal a través de la detección de CA, y muestra el valor amplificado después de 1.11 veces (sine onda ac) como un valor, las formas de onda que no sean las ondas sinuso puede probar directamente el verdadero valor efectivo
Detección de fugas
La detección de fugas es diferente de la detección de corriente típica, ya que dos (tipo de cable de cable monofásico 2-}) o tres (tipo de cable monocasa 3-, triple 3-} tipo de cable) deben sujetarse. El cable de conexión a tierra también se puede sujetar para probar el método de gestión de aislamiento para detectar la corriente de fuga en los circuitos de bajo voltaje se ha convertido en el principal medio de juicio desde su confirmación por la revisión de 1997 de los estándares técnicos de equipos eléctricos, los medidores de pinza de corriente de fugas se han utilizado gradualmente para la detección en edificios y fábricas que no se pueden alimentar.
