Use un multímetro para medir la resistencia directa del diodo, por qué cada engranaje

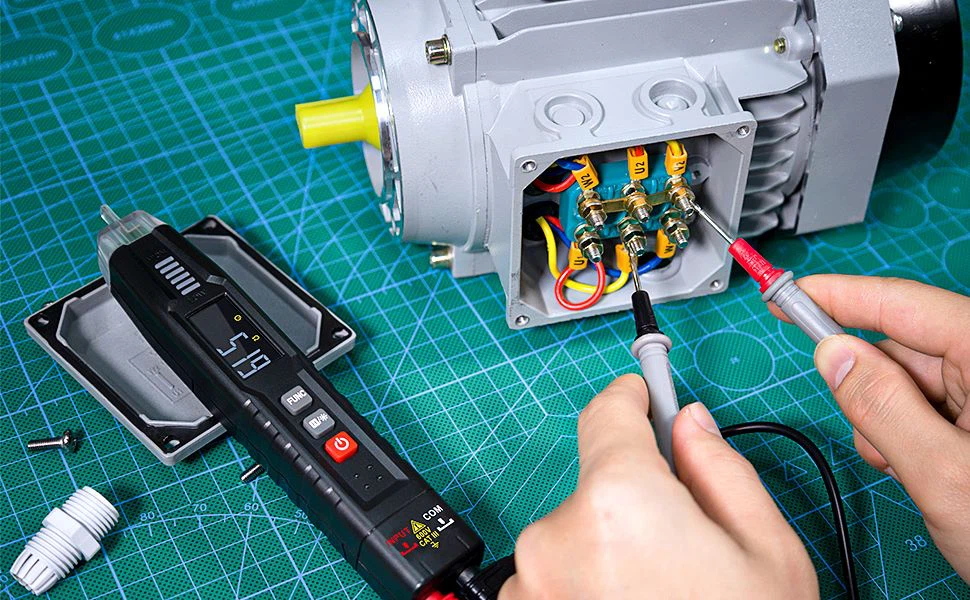

El multímetro digital mide el valor de la resistencia, convierte la señal analógica en una señal digital usando un chip de conversión A/D y luego muestra el resultado. La desviación de la cabeza magnética es cómo se muestra el valor en el multímetro de puntero. La prueba del archivo de resistencia del diodo no arrojó valores de resistencia en las direcciones directa e inversa, sin embargo, la prueba del multímetro de puntero del mismo diodo arrojó resistencia en la dirección directa, principalmente por las siguientes razones:
Mediciones de diodos en placas de circuito
En primer lugar, en comparación con un multímetro digital, el voltaje de salida del engranaje de resistencia en un multímetro de puntero es diferente. El voltaje de salida máximo del multímetro de puntero suele ser de 9 voltios, mientras que el voltaje de salida máximo de un multímetro digital suele ser de 3 voltios. Difieren no solo en los voltajes de salida, sino también en los engranajes de medición que usamos y en los voltajes de salida mismos. El equipo de resistencia del multímetro digital tiene un rango de voltaje de salida de 1.0 voltios a 3.0 voltios. En comparación con un multímetro digital, el voltaje de salida del engranaje de resistencia en un multímetro de puntero suele ser más alto.
Cuando el voltaje de salida es mayor que el valor de caída de voltaje del diodo, el diodo se puede encender. Sin embargo, cuando el valor de caída de voltaje del multímetro digital es menor que el valor de caída de voltaje del diodo, el diodo no se puede encender, lo que da como resultado una resistencia infinita hacia adelante y hacia atrás al medir el diodo.
Es recomendable seleccionar el engranaje del diodo cuando se utiliza un multímetro digital para medir la calidad de un diodo. El engranaje de diodo del multímetro digital generalmente funciona a 2,6 voltios, que es más alto que el valor de caída de voltaje directo del diodo y permite que el diodo se encienda en la dirección de avance.
El archivo de resistencia del multímetro digital se puede usar para determinar si un diodo tiene fugas midiendo la resistencia. En este punto, la conclusión debe ser que el valor de la resistencia en la medición directa tiene un valor, mientras que el valor de la resistencia en la medición inversa es infinito. El resultado de la medición del multímetro de puntero también es el mismo. Es evidencia de que el diodo puede tener una fuga en la dirección opuesta si la medición reveló una resistencia en la dirección opuesta. Para encontrarla en este caso, necesitamos un equipo especializado. Usar un multímetro para determinar si el diodo tiene fugas es inexacto. En segundo lugar, debido a que las características de caída de voltaje de los diodos varían, también habrá diferencias entre los resultados de medir los diodos usando un multímetro digital y el rango de resistencia del multímetro de puntero. Por el contrario, algunos diodos especiales, como los diodos de alto voltaje , tienen una caída de voltaje de conducción relativamente grande de más de 0.7 voltios. Dado que nuestro multímetro digital tiene un voltaje de resistencia bajo que no puede hacer que el diodo pase, el valor de la resistencia aparecerá infinito al medir. Por ejemplo, el valor típico de caída de voltaje de los tubos de silicio y los tubos de germanio es de 0.3 voltios a 0.6 voltios.
