Dos métodos para medir diodos con multímetros digitales
Creo que mucha gente está familiarizada con los diodos, que se pueden probar utilizando el rango de diodos de un multímetro. Los multímetros se dividen en multímetros de tipo puntero y de tipo digital. ¿Cómo operarlos específicamente? En este artículo, el editor explicará en detalle: 1. Cuando se utiliza un multímetro tipo puntero para medir la resistencia directa de un diodo, la sonda negra debe conectarse al terminal positivo del diodo y la sonda roja debe conectarse al terminal negativo del diodo. Después de reemplazar la sonda, se puede medir la resistencia inversa del diodo. El rango de resistencia directa de los diodos ordinarios suele ser de 3 a 8 K Ω, y la resistencia inversa debe ser infinita. Detección todoterreno: Coloca el multímetro en la posición "Rx1k", conecta la sonda negra al terminal positivo del diodo RM11 y la sonda roja a su terminal negativo. La resistencia directa medida es de aproximadamente 7,2 k Ω, como se muestra en la Figura 1; Coloque el multímetro en la posición "Rx10k" e intercambie las sondas para medir la resistencia de su resistencia inversa, que es infinita, como se muestra en la Figura 2. Si la resistencia de la resistencia directa es demasiado alta o infinita, indica que el diodo tiene una resistencia alta o un circuito abierto; Si la resistencia de la resistencia inversa es demasiado pequeña o cero, indica que el diodo tiene fugas o está roto.

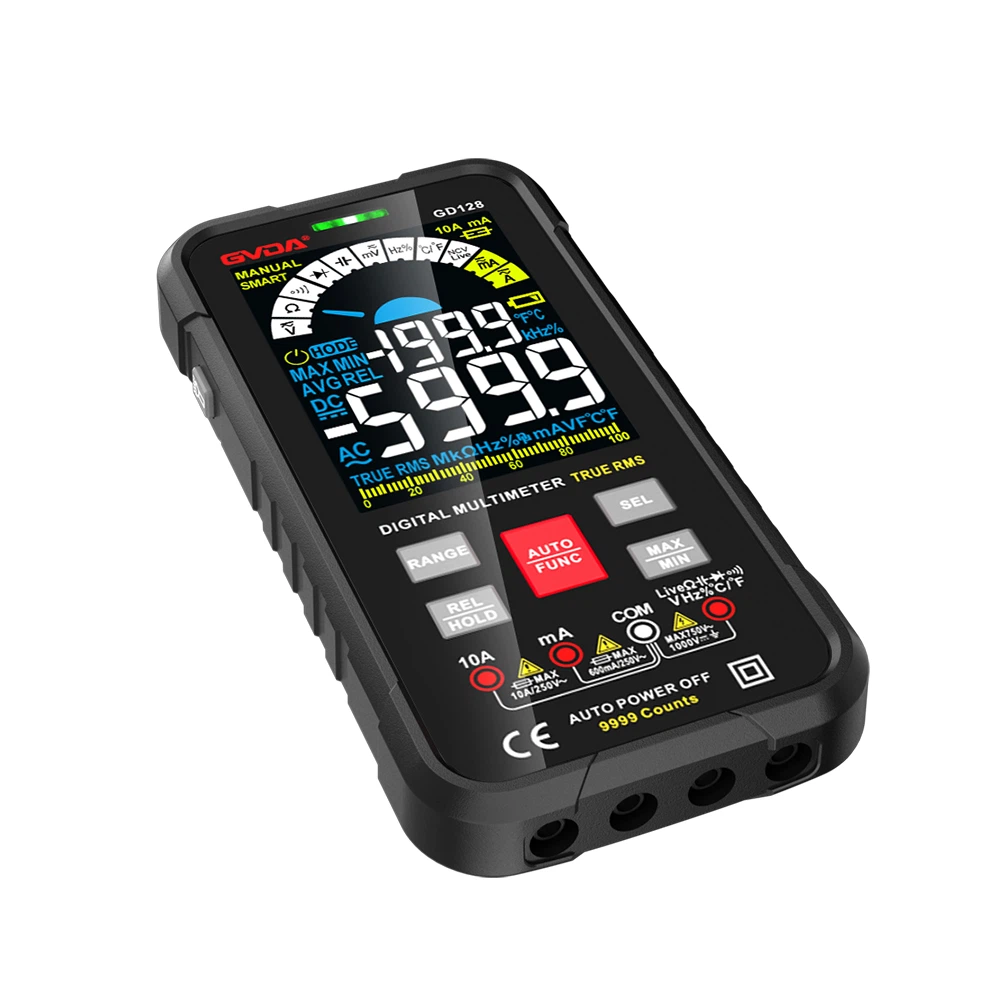

En la inspección de la carretera. Como se muestra en la figura, coloque el multímetro en la posición "Rxl" y mida la resistencia directa del diodo. La resistencia debe ser superior a diez ohmios, mientras que la resistencia de la resistencia inversa debe ser infinita. Si la resistencia de la resistencia directa es demasiado alta, indica que el diodo tiene una resistencia alta o un circuito abierto; Si la resistencia de la resistencia inversa es demasiado pequeña o cero, indica que el diodo tiene fugas o está roto.. 2. Cuando se usa un multímetro digital para medir un diodo, se debe usar primero el engranaje del diodo. Conecte la sonda roja al terminal positivo del diodo y la sonda negra al terminal negativo del diodo. El valor medido es su caída de tensión de conducción directa; Después de intercambiar las sondas, se puede medir la caída de tensión de conducción inversa del diodo, que suele ser infinita. Hay dos métodos para detectar diodos usando un multímetro digital: detección fuera de circuito y detección en circuito. Sin embargo, independientemente del método de detección, el multímetro debe colocarse en la posición "diodo".
Al detectar diodos comunes fuera de la carretera, coloque el multímetro digital en la posición "diodo", conecte la sonda roja al terminal positivo del diodo y conecte la sonda negra al terminal negativo del diodo. En este momento, el valor de caída de voltaje mostrado en la pantalla es "0,5 ~ 0,7", como se muestra en la Figura (a); Después de reemplazar las sondas, el valor de caída de voltaje de conducción es infinito (la mayoría de los multímetros digitales muestran "1", algunos muestran "OL"), como se muestra en la Figura (b). Si hay una diferencia significativa en los valores durante la prueba, indica que el diodo probado está dañado.
