El funcionamiento de un anemómetro y las cuestiones que deben tenerse en cuenta al utilizarlo
El principio básico del anemómetro es colocar un alambre de metal delgado en el fluido y calentar el alambre a través de una corriente eléctrica para que su temperatura sea más alta que la temperatura del fluido, por lo que el anemómetro de alambre se llama "". Cuando el fluido fluye a través del cable en dirección vertical, quitará parte del calor del cable y reducirá la temperatura del cable. De acuerdo con la teoría del intercambio de calor por convección forzada, existe una relación de anemómetro entre el calor disipado Q y la velocidad del fluido v. Una sonda estándar consta de un alambre corto y delgado estirado entre dos soportes, como se muestra en la figura 2.1. El alambre de metal generalmente está hecho de platino, rodio, tungsteno y otros metales con alto punto de fusión y buena ductilidad. El alambre de uso común tiene un diámetro de 5 μm y una longitud de 2 mm; la sonda más pequeña tiene un diámetro de solo 1 μm y una longitud de 0,2 mm.
De acuerdo con diferentes propósitos, la sonda también se puede convertir en alambre doble, alambre triple, alambre oblicuo, forma de V, forma de X, etc. Para aumentar la resistencia, a veces se usa una película de metal en lugar de un alambre de metal, y un La película metálica delgada generalmente se rocía sobre un sustrato aislante térmico, que se denomina sonda de película caliente. La sonda debe calibrarse antes de su uso. La calibración estática se lleva a cabo en un túnel de viento estándar especial, y la relación entre la velocidad del flujo y el voltaje de salida se mide y dibuja como una curva estándar; la calibración dinámica se lleva a cabo en un campo de flujo fluctuante conocido, o en el circuito de calefacción del anemómetro. Compruebe la respuesta de frecuencia del anemómetro con la última señal eléctrica pulsante. Si la respuesta en frecuencia no es buena, se puede mejorar con el circuito de compensación correspondiente.

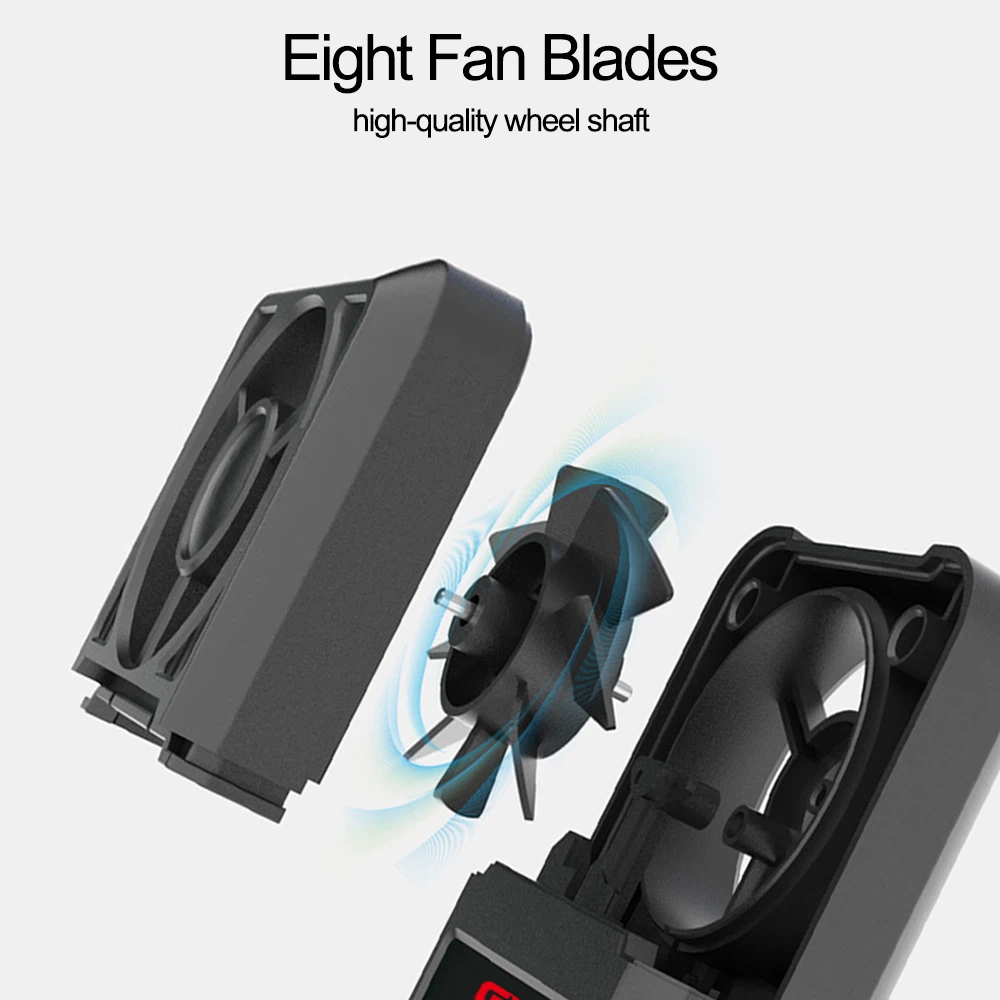

El rango de medición de la velocidad del flujo de {{0}} a 100m/s se puede dividir en tres secciones: baja velocidad: 0 a 5m/s; velocidad media: 5 a 40m/s; alta velocidad: 40 a 100m/s. La sonda térmica del anemómetro se utiliza para la medida de 0 a 5m/s; la sonda de rueda giratoria del anemómetro es ideal para medir la velocidad del flujo de 5 a 40 m/s; y el tubo pitot puede obtener los mejores resultados en el rango de alta velocidad. Un criterio adicional para la correcta selección de la sonda de caudal del anemómetro es la temperatura. Por lo general, la temperatura del sensor térmico del anemómetro es de más -70C. La sonda de rotor del anemómetro especial puede alcanzar los 350C. Los tubos de Pitot se utilizan por encima de más 350C.
