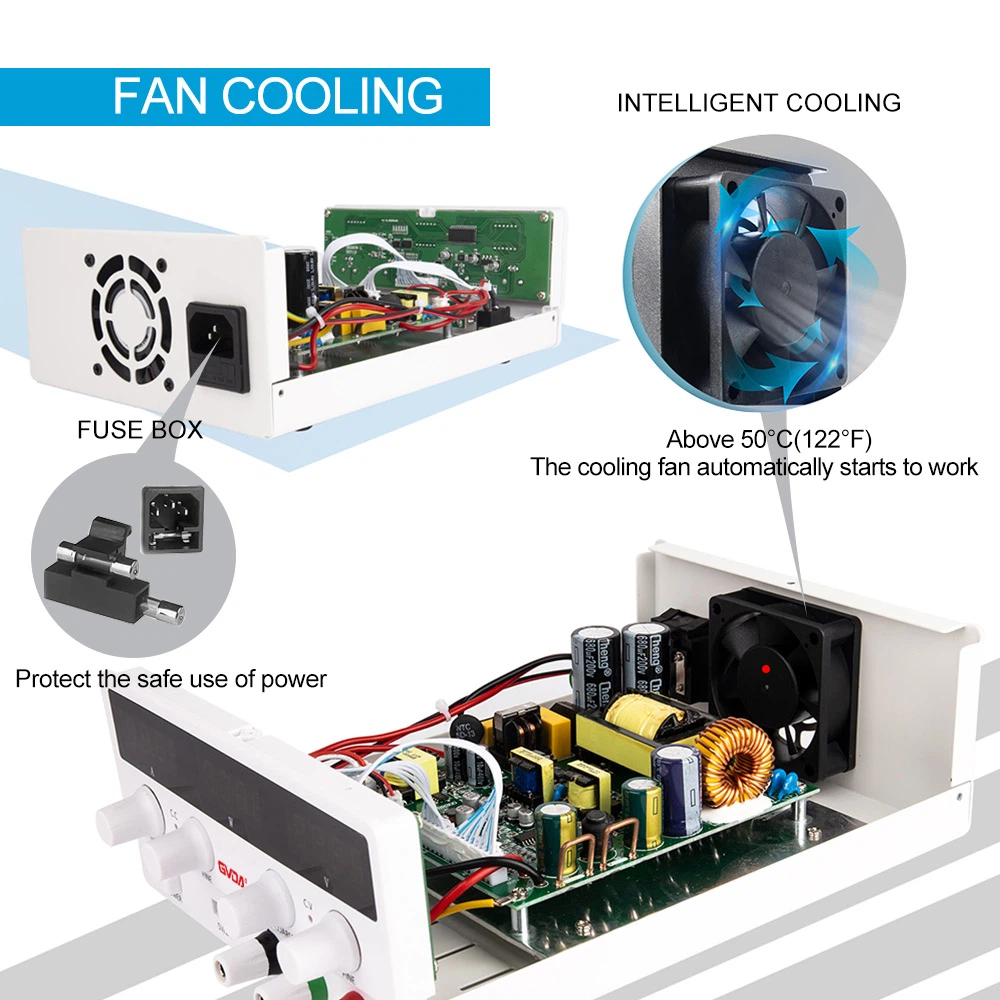

El principio de funcionamiento básico de la fuente de alimentación lineal.
El proceso de funcionamiento del circuito principal de la fuente de alimentación lineal es que la potencia de entrada se somete primero a una estabilización preliminar de voltaje de CA mediante el circuito preestabilizador y luego se convierte en potencia de CC mediante la rectificación de aislamiento mediante el transformador de trabajo principal, y luego Está controlado por el circuito de control y el controlador de microprocesador de un solo chip bajo el control inteligente. El componente de ajuste lineal se ajusta con precisión para generar una fuente de voltaje CC de alta precisión.
1. Transformador de potencia y rectificador: convierte la potencia de CA de 380 V en la potencia de CC requerida.
2. Circuito preestabilizador: utilice componentes de relé o componentes de tiristores para preajustar y estabilizar inicialmente el voltaje de entrada CA o CC, reduciendo así el consumo de energía de los componentes de ajuste lineal, mejorando la eficiencia del trabajo y garantizando una alta precisión de la fuente de voltaje de salida. . y alta estabilidad.
3. Componente de ajuste lineal: ajuste con precisión el voltaje de CC filtrado para que el voltaje de entrada alcance el valor requerido y los requisitos de precisión.
4. Circuito de filtro: bloquea y absorbe la onda de pulsación, la interferencia y el ruido de la fuente de alimentación de CC al máximo, garantizando así que el voltaje de salida de la fuente de alimentación de CC tenga una ondulación baja, un ruido bajo y una interferencia baja.
5. Sistema de control de microcomputadora de un solo chip: el controlador de microprocesador de un solo chip compara, juzga, calcula, analiza y otros procesos en varias señales detectadas, y luego emite las instrucciones de control correspondientes para hacer que funcione el sistema de estabilización de voltaje general de la fuente de alimentación estabilizada de CC. normal y confiablemente. ,coordinación.
6. Fuente de alimentación auxiliar y fuente de voltaje de referencia: Proporciona una fuente de voltaje de referencia de alta precisión y la fuente de alimentación necesaria para el funcionamiento de los circuitos electrónicos para el sistema de estabilización de voltaje de CC.
7. Muestreo de voltaje y regulación de voltaje: detecta el valor del voltaje de salida de la fuente de alimentación regulada por CC y establece y ajusta el valor del voltaje de salida de la fuente de alimentación regulada por CC.
8. Circuito de amplificación de comparación: compare el valor del voltaje de salida de la fuente de alimentación regulada por CC con el voltaje de la fuente de referencia para obtener la señal de voltaje de error, luego amplifique la retroalimentación y controle el componente de ajuste lineal para garantizar la estabilidad del voltaje de salida.
9. Circuito de detección de corriente: obtenga el valor de la corriente de salida de la fuente de alimentación regulada de CC para obtener información de control de protección o limitación de corriente.
10. Circuito de conducción: circuito amplificador de potencia configurado para controlar componentes ejecutables.
11. Pantalla: Visualización del valor de voltaje de salida y valor de corriente de salida de la fuente de alimentación regulada por CC.
