Principios y métodos de prueba de medidores de iluminancia.
1. Principio de prueba de iluminación
La iluminación es la densidad del área del flujo luminoso recibido en el plano iluminado. Un medidor de iluminancia es un instrumento que se utiliza para medir la iluminación sobre una superficie iluminada. Es uno de los instrumentos más utilizados en la medición de la iluminación.
2. El principio estructural del medidor de iluminancia.

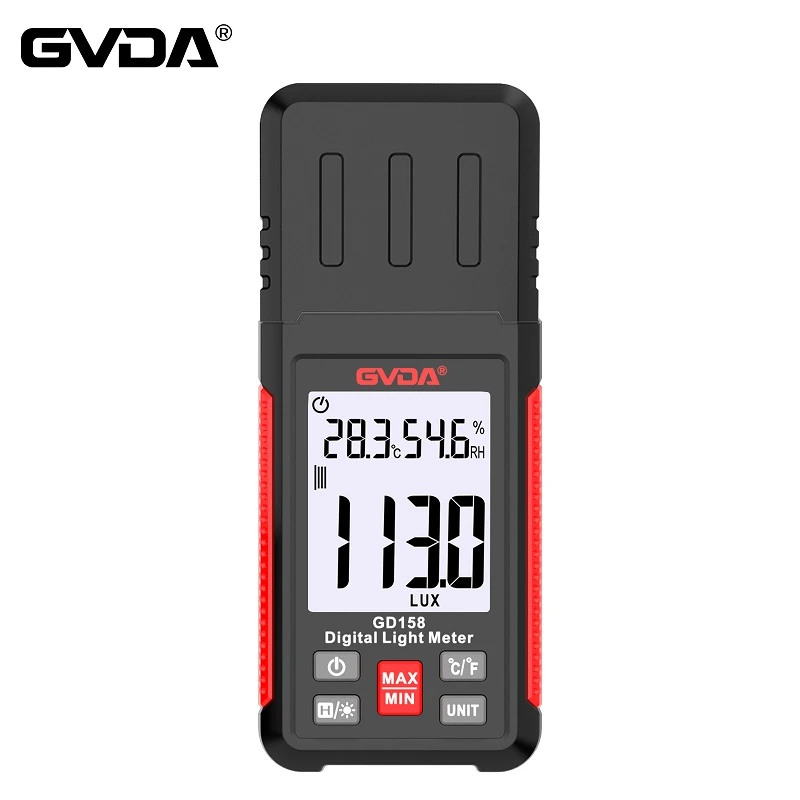

El medidor de iluminancia consta de dos partes: un cabezal fotométrico (también llamado sonda receptora de luz, que incluye un receptor, un filtro de par V (λ) y un corrector de coseno) y una pantalla de lectura.
Pasos y métodos de medición.
En una sala de trabajo, la iluminación debe medirse en cada lugar de trabajo (p. ej., escritorio, banco de trabajo) y luego promediarse. Para habitaciones vacías o habitaciones que no están en funcionamiento donde no se determina la ubicación de trabajo, si se utiliza solo la iluminación general, generalmente elija
Mida la iluminancia en un plano horizontal de 0.8 m de altura. Divida el área de medición en cuadrados del mismo tamaño (o casi cuadrados), mida la iluminación Ei en el centro de cada cuadrado y su iluminación promedio es igual a la iluminación promedio en cada punto, es decir
Donde Eav es la iluminación promedio del área de medición, lx;
Ei --iluminancia en el centro de cada cuadrícula de medición, lx;
N--Número de puntos de medición.
La uniformidad de la iluminación se refiere a la relación entre la iluminación mínima y la iluminación promedio en una superficie específica, es decir:
En la fórmula, Emin--se refiere a la iluminación mínima en la superficie medida, lx.
En este experimento, la superficie del punto de medición dispuesta en la habitación puede ser la superficie designada y la iluminación mínima puede considerarse como el valor de iluminación mínimo en el punto medido.
Mida la longitud del lado de cada cuadrado de la habitación en lm. Una habitación grande puede
Donde Eav es la iluminación promedio del área de medición, lx;
Ei --iluminancia en el centro de cada cuadrícula de medición, lx;
N--Número de puntos de medición.
La uniformidad de la iluminación se refiere a la relación entre la iluminación mínima y la iluminación promedio en una superficie específica, es decir:
En la fórmula, Emin--se refiere a la iluminación mínima en la superficie medida, lx.
En este experimento, la superficie del punto de medición dispuesta en la habitación puede ser la superficie designada y la iluminación mínima puede considerarse como el valor de iluminación mínimo en el punto medido.
Mida la longitud del lado de cada cuadrado en la habitación para que sea lm. Para habitaciones grandes, la longitud es de 2-4 m. Los puntos de medición deben disponerse a lo largo de la línea central longitudinal de áreas de tránsito largas y estrechas, como pasillos y escaleras, con una separación de 1-2 m.
;El plano de medición es el nivel del suelo o un plano horizontal a 150 mm del suelo.
Cuanto mayor sea el número de puntos de medición, más preciso será el valor de iluminación promedio obtenido, pero también requiere más tiempo y esfuerzo. Si el error de medición permitido de Eav es ±10%, la carga de trabajo se puede reducir seleccionando los puntos de medición mínimos de acuerdo con el índice de forma de la cámara. La relación entre los dos se enumera en la Tabla 1. Si el número de lámparas es exactamente igual al número de puntos de medición indicados en la tabla, se deben agregar puntos de medición adicionales.
Índice de forma de la habitación Kr número mínimo de puntos de medición Índice de forma de la habitación Kr número mínimo de puntos de medición
<1 4 2～3 16
1-2 9 Mayor o igual a 3 25
En la fórmula, L y W son el largo y el ancho de la habitación, y hr es la altura desde la lámpara hasta el plano de medición.
Cuando se utiliza iluminación local para complementar la iluminación general, la iluminancia en el punto de trabajo debe medirse de acuerdo con la posición normal de trabajo de la persona, y la fotocélula del medidor de iluminancia debe colocarse en la superficie de trabajo o en la superficie operativa donde se realiza el trabajo visual. .
