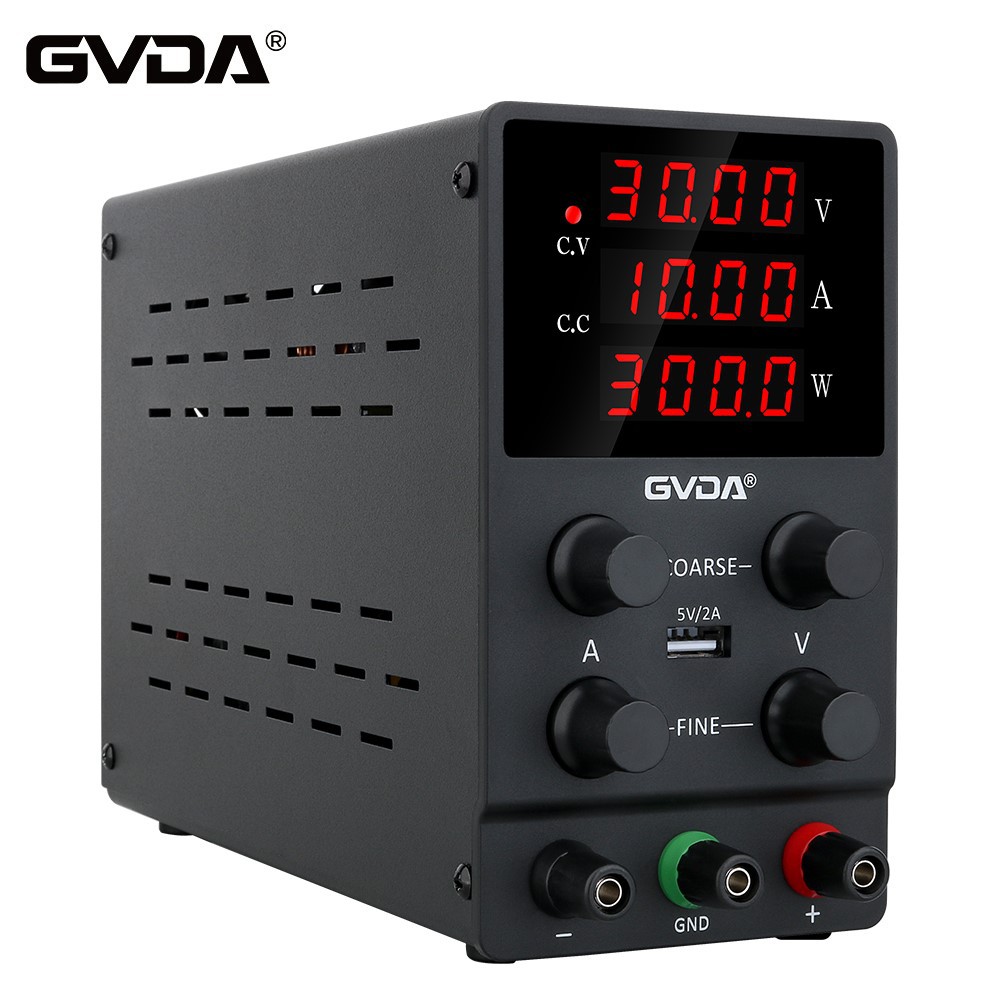

Especificaciones técnicas de la fuente de alimentación CC.
Los indicadores técnicos de la fuente de alimentación de CC se dividen en dos tipos: uno son los indicadores característicos, que incluyen el voltaje de entrada permitido, el voltaje de salida, la corriente de salida y el rango de regulación del voltaje de salida, etc.; Otro tipo son los indicadores de calidad, que se utilizan para medir la estabilidad del voltaje de CC de salida, incluido el coeficiente de estabilización de voltaje (o tasa de regulación de voltaje), la resistencia de salida (o tasa de regulación de corriente), el voltaje de ondulación (deriva aleatoria y circundante) y la temperatura. coeficiente.
(1) Voltaje de ondulación: el componente de voltaje de CA superpuesto al voltaje de salida. La observación de su valor pico a pico con un osciloscopio generalmente está en el rango de milivoltios. También se puede utilizar un milivoltímetro de CA para medir su valor efectivo, pero como la ondulación no es una onda sinusoidal, existe un cierto error. Generalmente, el voltaje de ondulación Vp-p de una fuente de alimentación de CC es menor o igual a 10 mV.
(2) Coeficiente de estabilización de voltaje: bajo la condición de corriente de carga constante y temperatura ambiente, el cambio relativo del voltaje de entrada provoca el cambio relativo del voltaje de salida, es decir:
(3) Tasa de regulación de voltaje: el cambio relativo en el voltaje de salida cuando el voltaje de entrada cambia en ± 10%. Tanto el coeficiente de regulación de voltaje como la tasa de regulación de voltaje indican el impacto de los cambios de voltaje de entrada en el voltaje de salida, por lo que solo es necesario probar uno de ellos.
(4) Resistencia de salida y regulación de corriente: la resistencia de salida es la misma que la resistencia de salida del amplificador, y su valor es el valor absoluto de la relación entre el cambio de voltaje de salida y el cambio de corriente de salida cuando el voltaje de entrada permanece sin cambios. Regulación actual: el cambio relativo en el voltaje de salida generado cuando la corriente de salida cambia de 0 al valor máximo. La resistencia de salida y la tasa de regulación de corriente indican el impacto de los cambios de corriente de carga en el voltaje de salida, por lo que solo es necesario probar uno de ellos.
