Principio del medidor de nivel de sonido, regulaciones de verificación, análisis de estructura interna de modelos relacionados

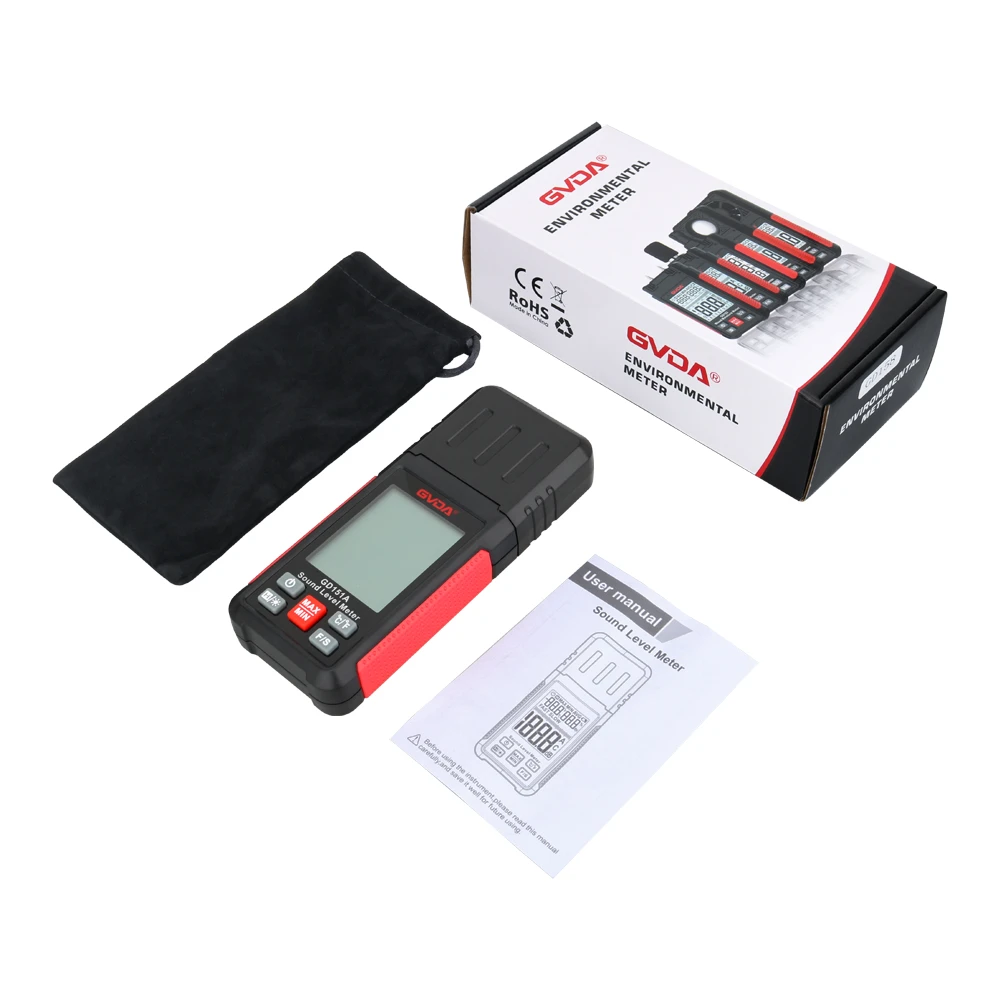

El sonómetro, también llamado medidor de nivel de sonido, es un instrumento que puede medir el nivel de ruido del ruido industrial, el ruido doméstico y el ruido del tráfico, etc., aproximadamente de acuerdo con las características auditivas del oído humano.
El nivel de ruido se refiere al nivel de presión del sonido (dB) o nivel de volumen (fon) medido con un medidor de nivel de sonido y corregido para la audición.
De acuerdo con la precisión del medidor de nivel de sonido que mide un tono puro de 1000 Hz en condiciones estándar, en la década de 1960, el medidor de nivel de sonido se dividió en dos categorías en el mundo, una se llama medidor de nivel de sonido de precisión y la otra se llama nivel de sonido ordinario metro.
Nuestro país también adopta este método. En general, existen tres tipos de redes de ponderación de ruido: A, B y C. El nivel de sonido ponderado A es para simular las características de frecuencia del oído humano al ruido de baja intensidad por debajo de 55 decibelios; el nivel de sonido ponderado B es para simular las características de frecuencia de 55-85 decibeles de ruido de intensidad moderada; el nivel de sonido ponderado C es para simular las características de frecuencia de la característica de ruido de alta intensidad.
Desde la década de 1970, algunos países han introducido un método de cuatro categorías, que se divide en Tipo 0, Tipo 1, Tipo 2 y Tipo 3. Sus precisiones son ±0. 4dB, ±0.7dB, ±1.0dB y ±1.5dB, respectivamente.
De acuerdo con las diferentes fuentes de alimentación utilizadas por el sonómetro, también se puede dividir en sonómetro de tipo CA y tipo CC con baterías secas, y este último también puede ser portátil. Portable tiene las ventajas de un tamaño pequeño, un peso ligero y un uso conveniente en el sitio.
Generalmente, se compone de micrófono, amplificador, atenuador, red de ponderación, detector, medidor indicador y fuente de alimentación.
(1) Micrófono Es un dispositivo que convierte una señal de presión sonora en una señal de voltaje, también conocido como micrófono, y es un sensor. Los micrófonos comunes son de cristal, de electreto, de bobina móvil y de condensador.
(2) Amplificadores y atenuadores Muchos amplificadores nacionales e importados que son populares en la actualidad utilizan amplificadores de dos etapas en el circuito de amplificación, es decir, el amplificador de entrada y el amplificador de salida, y su función es amplificar la señal eléctrica débil.
(3) Red de ponderación La red de ponderación generalmente tiene tres tipos: A, B y C. El nivel de sonido ponderado A es para simular las características de frecuencia del oído humano a ruido de baja intensidad por debajo de 55 decibelios; el nivel de sonido ponderado B es para simular las características de frecuencia de 55-85 decibeles de ruido de intensidad moderada; el nivel de sonido ponderado C es para simular las características de frecuencia de la característica de ruido de alta intensidad.
(4) Geófono y medidor indicador Para mostrar la señal amplificada a través del medidor, también se necesita un geófono para convertir la señal de voltaje que cambia rápidamente en una señal de voltaje de CC que cambia más lentamente.
