Soluciones a problemas comunes con los amperímetros.

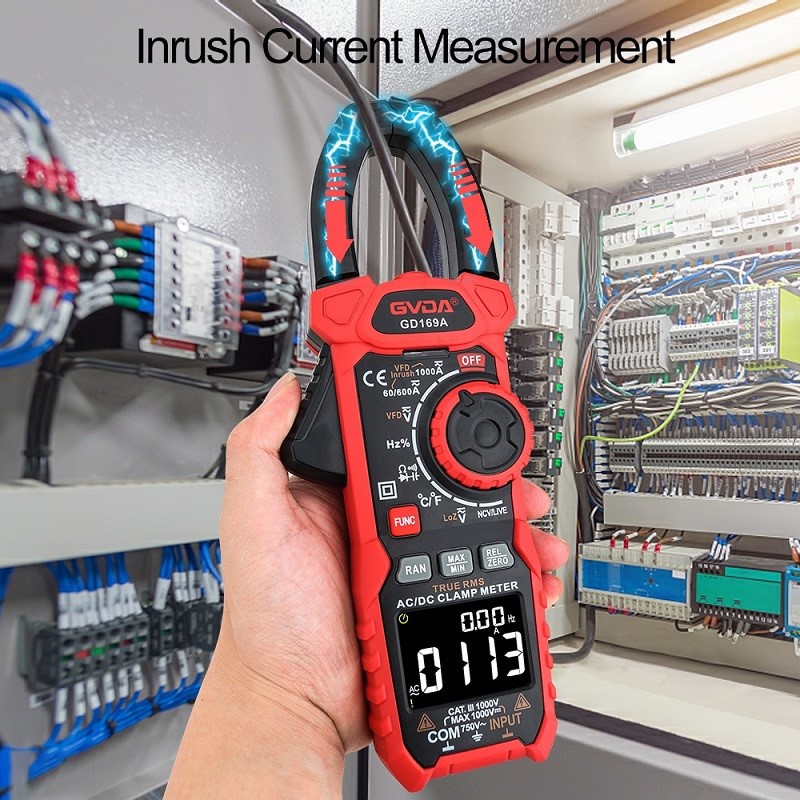

Un amperímetro tipo pinza es un instrumento portátil que puede medir corriente sin conectarse a un circuito. Es muy conveniente usarlo cuando es inconveniente desconectar los cables o no se puede cortar el circuito y es necesaria la medición de corriente. Su inconveniente es su baja precisión.
El amperímetro con forma de abrazadera consta de un núcleo de hierro móvil con forma de abrazadera y un amperímetro. El núcleo de hierro móvil está envuelto con aislamiento en el exterior, conectado a una llave en un lado y equipado con un resorte elástico. Al medir, use una llave de dedo para abrir el núcleo de hierro y envuelva el cable que transporta corriente dentro de la ventana del núcleo de hierro para medir la corriente en el cable.
Para garantizar lecturas precisas, las dos superficies de las abrazaderas deben mantenerse limpias con frecuencia para garantizar una buena unión. Al medir, el cable portador de corriente debe sujetarse en el centro de la abrazadera y el rango de medición debe reducirse desde el engranaje máximo hasta el límite apropiado.
Los amperímetros de tipo pinza se dividen en dos tipos: amperímetros de CA de tipo pinza y amperímetros de CA/CC de tipo pinza. Los dos tipos de relojes tienen la misma apariencia, pero sus principios y estructuras son diferentes.
Cuando se utiliza una pinza amperimétrica para realizar pruebas, se pueden aplicar las siguientes técnicas:
1. Medición de corriente pequeña: cuando se mide corriente CA por debajo de 5 A, el cable se puede enrollar varias veces y colocar en la abrazadera para medir. En este momento, el valor actual real es el valor indicado dividido por el número de vueltas realizadas.
2. Mida la corriente de secuencia cero, determine si la carga trifásica está equilibrada y si hay una ruptura de fase: coloque los alambres (o cables) trifásicos en los alicates al mismo tiempo. Si la lectura de la aguja del medidor es grande, indica que la carga está desequilibrada o hay un fenómeno de ruptura de fase.
3. Si hay vibración o sonido de colisión al insertar el cable en los alicates, la llave del instrumento debe girarse o volverse a abrir repetidamente hasta que se elimine el ruido antes de leer.
Después de medir una corriente grande, si mide una corriente pequeña inmediatamente, las mordazas deben abrirse y cerrarse varias veces para eliminar el magnetismo residual en el núcleo de hierro.
A veces, puede haber sacudidas frecuentes de la aguja del medidor de prueba actual. En este caso, el freno se puede utilizar para bloquear el puntero primero y luego la lectura puede ser estable y conveniente.
6. Al medir, trate de mantenerse alejado de otros cables portadores de corriente para reducir los errores de medición.
