Aplicación de nuevas tecnologías y desarrollo de fuentes de alimentación conmutadas de CC.
Con el rápido desarrollo de la tecnología electrónica y la industria de las comunicaciones, la aplicación de fuentes de alimentación conmutadas de alta frecuencia se está generalizando cada vez más. El aumento continuo de la frecuencia de conmutación ha optimizado aún más el rendimiento de las fuentes de alimentación conmutadas, con mayor integración, menor consumo de energía y circuitos más simples. , el trabajo es más confiable, que es la dirección de desarrollo de la fuente de alimentación conmutada. En la actualidad, las fuentes de alimentación conmutadas de alta frecuencia han sido ampliamente utilizadas en las estaciones de microondas de radio y televisión de nuestra provincia. Con base en esto y combinado con la práctica real, presentaremos la nueva tecnología y las ventajas de las fuentes de alimentación conmutadas de alta frecuencia comparando las fuentes de alimentación tradicionales con las fuentes de alimentación conmutadas de alta frecuencia modernas.

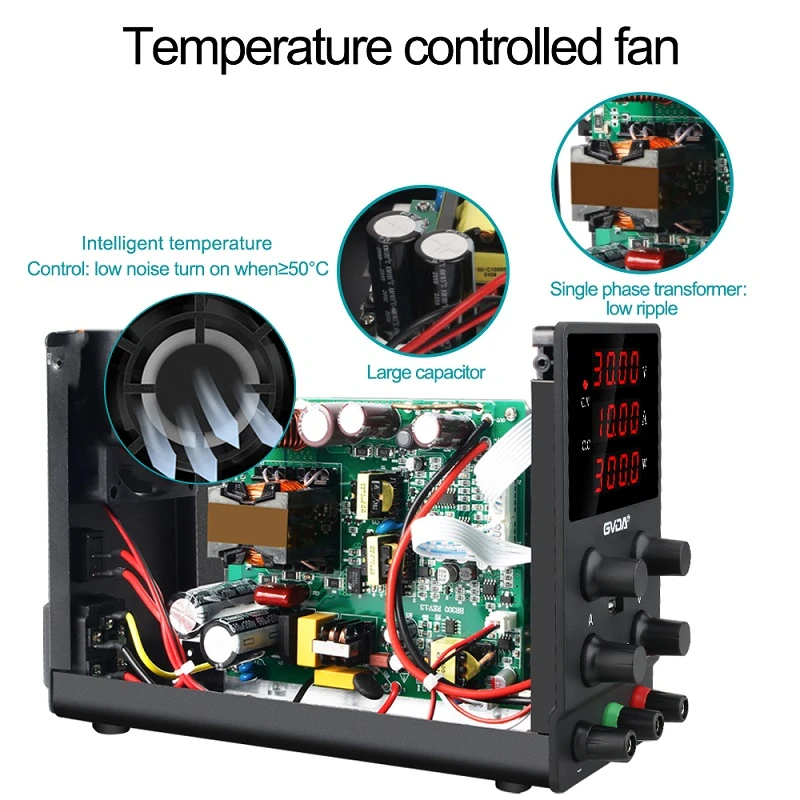

Principio de composición de la fuente de alimentación conmutada de alta frecuencia.
Los rectificadores de conmutación de alta frecuencia generalmente primero rectifican y filtran la corriente alterna directamente a través de diodos en corriente continua, y luego la convierten en corriente alterna de alta frecuencia a través de una fuente de alimentación conmutada. Después de transformarlo y aislarlo a través de un transformador de alta frecuencia, sale después de la rectificación de alta frecuencia mediante diodos de recuperación rápida y filtrado mediante inductores y condensadores. ,ver imagen 1.
El circuito principal
Todo el proceso desde la entrada de la red CA hasta la salida CC incluye:
(1) Filtro de entrada: Su función es filtrar el desorden existente en la red eléctrica, y al mismo tiempo también evita que el desorden generado por la máquina sea retroalimentado a la red eléctrica pública.
(2) Rectificación y filtrado: rectifica directamente la energía de CA de la red en energía de CC más suave y proporciona energía de CC estable al circuito de corrección del factor de potencia.
(3) Corrección del factor de potencia: Ubicado entre el filtrado del rectificador y el inversor, mejora el factor de potencia eliminando la contaminación de corriente armónica causada por el circuito rectificador y reduciendo las pérdidas de potencia reactiva.
(4) Inversor: convierte la energía CC rectificada en corriente alterna de alta frecuencia. Esta es la parte central de la fuente de alimentación conmutada de alta frecuencia. Cuanto mayor sea la frecuencia, menor será la relación entre volumen, peso y potencia de salida.
(5) Rectificación y filtrado de salida: proporcione una fuente de alimentación de CC estable y confiable según las necesidades de carga.
Circuito de control
Por un lado, se toman muestras del extremo de salida y se comparan con el estándar establecido, y luego se controla el inversor para cambiar su frecuencia o ancho de pulso para lograr la estabilidad de salida. Por otro lado, basándose en los datos proporcionados por el circuito de prueba e identificados por el circuito de protección, se proporciona al inversor. El circuito de control lleva a cabo diversas medidas de protección para toda la máquina.
1.3 Circuito de detección
Además de proporcionar varios parámetros de funcionamiento en el circuito de protección, también proporciona varios datos de instrumentos de visualización para que el personal de servicio los observe y registre.
1.4 Fuente de alimentación auxiliar
Proporcionar fuentes de alimentación con diferentes requisitos (fuentes de alimentación de voltaje de varios niveles de CA y CC) necesarios para el funcionamiento de todos los circuitos del propio rectificador de conmutación.
