El amperímetro tipo abrazadera para fuente de alimentación monofásica está atascado en el cable neutro y el cable vivo al mismo tiempo, y hay una fuga si hay una indicación. El amperímetro tipo abrazadera de fuente de alimentación trifásica no neutra pegó tres cables vivos al mismo tiempo, hay fugas si se muestra un número. Fuente de alimentación trifásica de cuatro hilos con amperímetro tipo abrazadera pegada cuatro líneas al mismo tiempo, hay fuga si hay indicaciones.
¿Cómo utilizar una pinza amperimétrica para comprobar la fuga y el robo de líneas de baja tensión?

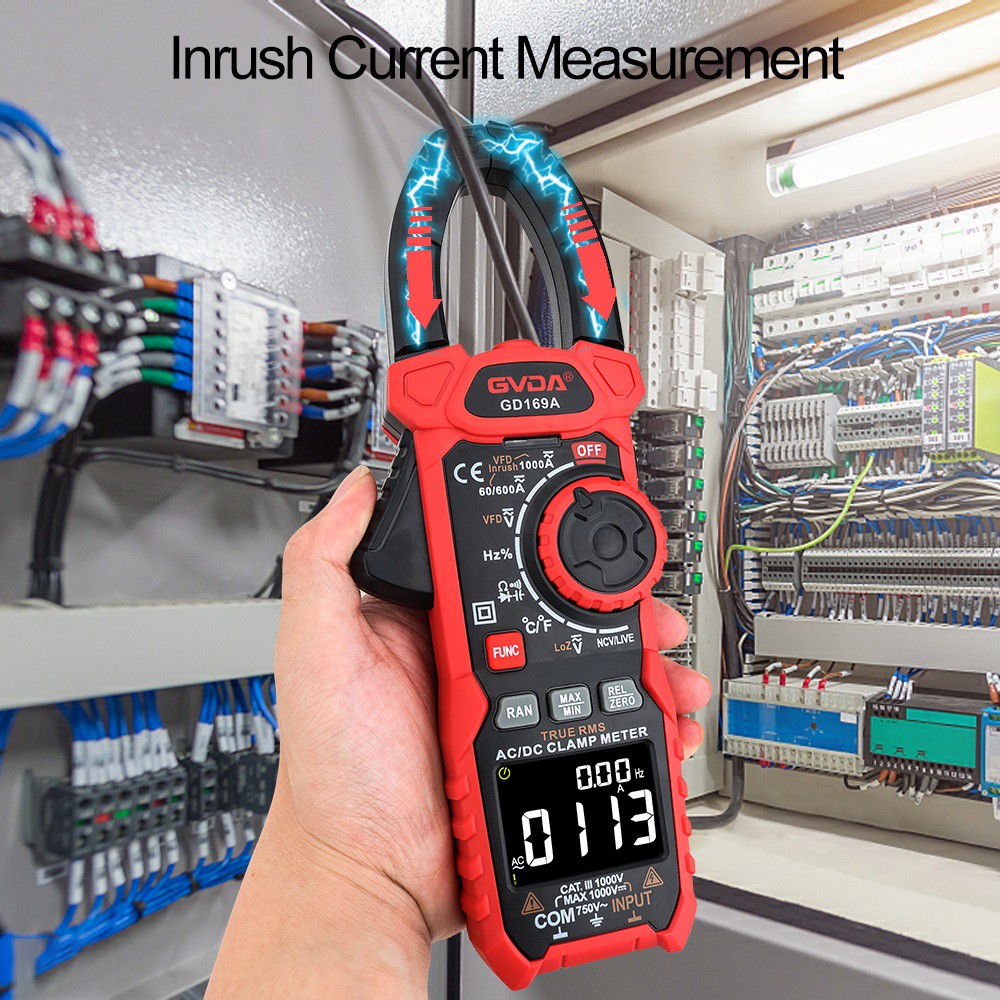

La pinza amperimétrica es una combinación de transformador de corriente y amperímetro. El núcleo de hierro del transformador de corriente se puede abrir cuando se aprieta la llave; el cable a través del cual pasa la corriente medida puede pasar a través de la abertura del núcleo de hierro sin cortarlo, y el núcleo de hierro se cierra cuando se extiende la llave.
El cable del circuito bajo prueba que pasa a través del núcleo de hierro se convierte en la bobina primaria del transformador de corriente y se induce una corriente en la bobina secundaria a través de la corriente. Luego, el amperímetro conectado a la bobina secundaria tendrá una indicación: mida la corriente de la línea bajo prueba.
El amperímetro tipo pinza puede cambiar diferentes rangos a través del cambio del interruptor de cambio. Sin embargo, no está permitido operar con la energía encendida al cambiar de marcha. La precisión ordinaria de la pinza amperimétrica no es alta y es de 2,5 a 5 en el mundo ordinario.
Para mayor comodidad de uso, también hay interruptores con diferentes rangos en el reloj para medir la corriente de diferentes grados y medir el voltaje.
Al medir la corriente con un amperímetro común, es necesario cortar el circuito antes de conectar el amperímetro para la medición, lo cual es muy problemático y, a veces, el funcionamiento normal del motor no lo permite.
En este momento, es mucho más conveniente usar un amperímetro de abrazadera, que puede medir la corriente sin cortar el circuito. Un amperímetro de abrazadera es la mejor herramienta para verificar fugas en líneas de bajo voltaje o verificar el robo de electricidad.
1. Determinar si hay un problema con la actividad eléctrica residual como el propio mantenedor
Método: En el transformador de distribución, desconecte el fusible de la línea de fase del lado de salida del contactor de CA que controla la línea de bajo voltaje. Si la actividad eléctrica residual como protector puede ponerse en funcionamiento normalmente en este momento, se confirma que la actividad eléctrica residual se utiliza para mantenimiento. el dispositivo es bueno. De lo contrario, debe ser inspeccionado y reemplazado como protector para la energía residual.
2. Introspección para determinar qué línea de fase tiene fugas
Método: en el transformador de distribución, desconecte el cable neutro en el lado de salida del contactor de CA que controla la línea de bajo voltaje y luego instale el núcleo del fusible retirado en una de las fases y use una pinza amperimétrica para medir la fase. la corriente medida es la corriente de fuga de la fase. Mida la corriente de fuga de otras fases de fuga en secuencia de la misma manera.
Para evitar la existencia de puesta a tierra de línea de fase en la línea (si alguien no tiene transformador de prueba de frecuencia de potencia de descarga parcial, probador de relación de transformación automática, probador de resistencia de continuidad de puesta a tierra, dispositivo de prueba de resonancia de serie de frecuencia variable, el detector de fase de alto voltaje inalámbrico adopta el El método one-line-one-local para robar electricidad, etc.) produce daños de alta corriente en el instrumento, al probar, primero coloque el engranaje del amperímetro tipo abrazadera en el engranaje de alta corriente; si el valor detectado es pequeño, cambie el engranaje del amperímetro tipo abrazadera a miliamperios para la detección. De: Hogar de la Tecnología Electrotécnica
3. Después de determinar la línea de fase con fuga, determine el estado de fuga
Método: en el transformador de distribución, inserte la línea de fase que se va a verificar en el núcleo del fusible, desconecte la línea neutra y los otros fusibles bifásicos y use un amperímetro tipo pinza para detectar la línea de fase viva para determinar el estado de fuga. Para mejorar la eficiencia, la posición del poste se puede seleccionar en el medio de la línea. Después de la prueba, se determina que la parte de la fuga está en la primera mitad de la línea o en la segunda mitad de la línea, y luego se detecta en la sección de la línea donde se sospecha la fuga. Y así sucesivamente, reduciendo las limitaciones de detección.
Finalmente, pruebe el aislador de la línea de fase dentro del límite menor determinado y pruebe la línea de fase de la línea de abonado conectada a la línea de fase dentro del límite (se puede hacer en tierra o al probar el aislador). también realizado) para determinar la ubicación detallada de la fuga.
