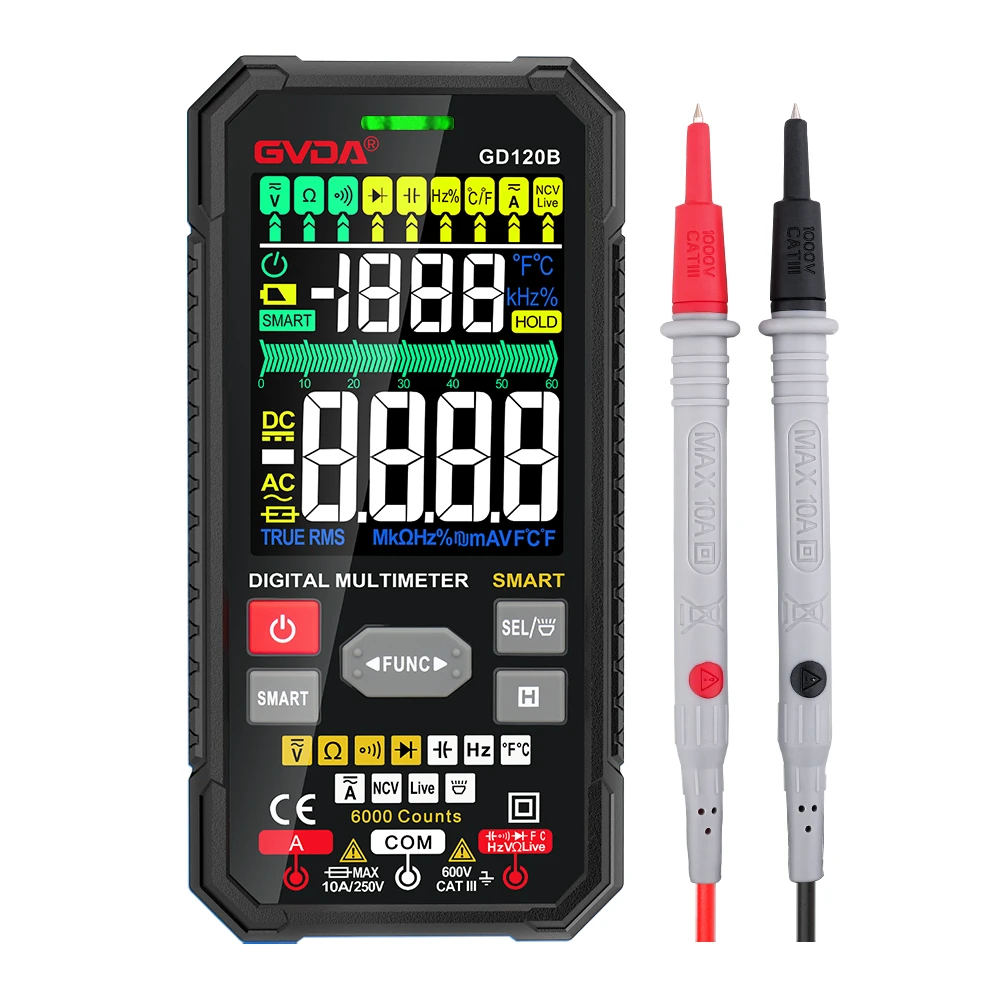

El canal N tiene series domésticas 3D01, 4D01, Nissan 3SK. Determinación del polo G (puerta): utilice el archivo de diodos del multímetro. Si la caída de voltaje directo e inverso entre un pin y los otros dos pines es mayor a 2V, mostrará "1", y este pin es la puerta G. Luego intercambie los cables de prueba para medir los dos pies restantes. En el momento en que la caída de presión es pequeña, el cable de prueba negro se conecta al polo D (drenaje) y el cable de prueba rojo se conecta al polo S (fuente).
Bloque de tensión:
Al probar o fabricar, se puede usar para medir el voltaje de cada pin del dispositivo y compararlo con el voltaje normal para determinar si está dañado. También se puede usar para detectar el valor del regulador de voltaje del diodo Zener con un valor de regulador de voltaje pequeño. El principio es el siguiente: R es 1K, y el voltaje del terminal de la fuente de alimentación depende del valor del regulador de voltaje nominal del diodo Zener, que generalmente es mayor que el voltaje nominal. Por encima de 3V, pero no más de 15V. Luego use un multímetro para detectar el valor de voltaje en ambos extremos del tubo D, este valor es el valor de regulación de voltaje real del tubo D.
bloque actual
Conecte el medidor en serie al circuito para medir y monitorear la corriente. Si la corriente se desvía mucho del valor normal (según la experiencia o los parámetros normales originales), el circuito se puede ajustar o reparar si es necesario. También puede medir la corriente de cortocircuito de la batería usando el rango de 20 A del medidor, es decir, conecte los dos cables de prueba directamente a ambos extremos de la batería. ¡Recuerda que el tiempo nunca debe exceder 1 segundo! Nota: este método solo es adecuado para pilas secas, pilas AA, pilas AA y pilas AA. ¡Los principiantes deben ser guiados por personal que esté familiarizado con el mantenimiento y no deben ser operados por ellos mismos! El rendimiento de la batería se puede juzgar según la corriente de cortocircuito. En el caso de una batería completamente cargada del mismo tipo, cuanto mayor sea la corriente de cortocircuito, mejor.
bloqueo eléctrico;
Uno de los métodos que se pueden utilizar para juzgar la calidad de resistencias, diodos y triodos. Cuando el valor de resistencia real de la resistencia se desvía demasiado del valor nominal, se dañará. Para dos o tres diodos, si la resistencia entre cualquiera de los dos pines no es muy grande (unos pocos cientos de K o más), se puede considerar que el rendimiento se ha degradado o se ha averiado y dañado. Tenga en cuenta que este transistor no tiene impedimento de banda. Este método también se puede utilizar para el bloque integrado. Cabe señalar que la medición del bloque integrado solo se puede comparar con los parámetros normales.
4. Las plumas de prueba de los multímetros comunes tienen un gran valor de resistencia. Los entusiastas interesados pueden hacer un par de bolígrafos de prueba por sí mismos; método: prepare un cable de altavoz de alta calidad o un cable de cobre multinúcleo de aproximadamente un metro, y un par de clips con fundas aislantes (rojo y negro), un par de conectores tipo banana (rojo y negro) para el cableado de los altavoces; un extremo del cable está soldado firmemente en el clip y el otro extremo está conectado al conector tipo banana en consecuencia; se hace un par de excelentes cables de prueba.
Prueba de capacitancia
Antes de conectar el capacitor que se está probando, tenga en cuenta que lleva tiempo restablecerse a cero cada vez que se cambia el rango, y la presencia de lecturas de desviación no afectará la precisión de la prueba.
⒈Configure el interruptor de función en el rango de capacitancia C(F)
⒉Inserte el capacitor en el asiento de prueba del capacitor
Aviso:
⒈ El propio instrumento ha configurado una protección para el bloque de condensadores, por lo que no es necesario tener en cuenta la polaridad y la carga y descarga del condensador durante el proceso de prueba del condensador.
⒉ Al medir la capacitancia, inserte el capacitor en el asiento de prueba de capacitancia especial.
3. Se necesita una cierta cantidad de tiempo para estabilizar la lectura cuando se mide una gran capacitancia.
⒋ Conversión de unidades del capacitor: 1μF=106pFlμF=103nF
Examen de continuidad
⒈Inserte el cable de prueba negro en el conector COM y el cable de prueba rojo en el conector V/Ω (la polaridad del cable de prueba rojo es "más"), configure el interruptor de función en el bloque "qué" y conecte el cable de prueba al diodo a probar, la lectura es que el diodo es positivo Valor aproximado de la caída de presión.
⒉ Conecte los cables de prueba a ambos extremos de la línea a probar. Si la resistencia entre los dos extremos es inferior a unos 70 Ω, sonará el zumbador incorporado.
