Fórmula de pluma de prueba de probador de bajo voltaje, use los cinco tipos de fórmula de pluma de prueba de bajo voltaje

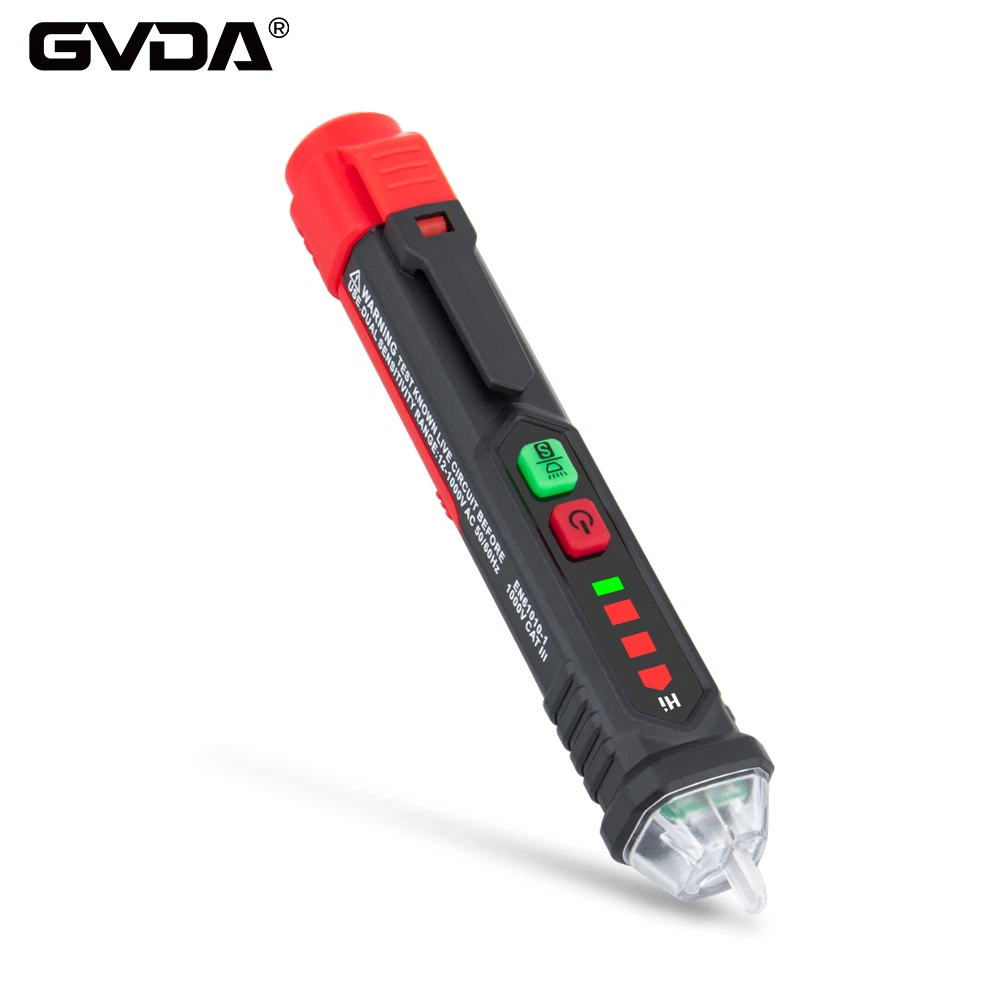

Un electroscopio de bajo voltaje es una herramienta de seguridad auxiliar comúnmente utilizada por electricistas. Se utiliza para comprobar si los conductores por debajo de 500 V o las carcasas de varios equipos eléctricos están vivos.
Puede llevar consigo un electroscopio ordinario de bajo voltaje. Siempre que domine el principio del electroscopio, combinado con los principios eléctricos bien conocidos, en realidad hay muchas habilidades flexibles.
La fórmula del electroscopio de bajo voltaje.
La fórmula del electroscopio de bajo voltaje.
1) Juicio de fórmula de corriente alterna y corriente continua:
El bolígrafo eléctrico juzga AC y DC, AC es brillante y DC es oscuro,
El tubo de neón de CA es brillante en todo el cuerpo y el tubo de neón de CC es brillante en un extremo.
Nota: En primer lugar, informe al lector que antes de usar la pluma de prueba de bajo voltaje, debe probarse en el cuerpo cargado confirmado; no debe usarse hasta que se confirme que la pluma de prueba es normal. Al juzgar AC y DC, es mejor hacer una comparación entre las "dos potencias", para que sea obvio. Al medir corriente alterna, ambos extremos del tubo de neón se iluminan al mismo tiempo, y al medir corriente continua, solo un extremo del tubo de neón es extremadamente brillante.
2) La fórmula para juzgar los polos positivo y negativo de la corriente continua:
El bolígrafo eléctrico juzga los polos positivo y negativo, y observa cuidadosamente el tubo de neón.
El brillo frontal es negativo, el brillo trasero es positivo.
Descripción: El extremo frontal del tubo de neón se refiere a la punta del bolígrafo de prueba eléctrico y el extremo posterior del tubo de neón se refiere al extremo de la mano. El extremo frontal brillante es el electrodo negativo y viceversa. Se debe prestar atención a la prueba: el voltaje de la fuente de alimentación es de 110 V y superior; si la persona está aislada de la tierra, toque cualquiera de los polos de la fuente de alimentación con una mano y sostenga la pluma medidora con la otra mano. Si es brillante, la fuente de alimentación probada es el polo negativo; si el extremo posterior del tubo de neón es extremadamente brillante, la fuente de alimentación probada es el polo positivo.
3) Al juzgar si la fuente de alimentación de CC está conectada a tierra o no, la diferencia entre la conexión a tierra positiva y negativa
El coeficiente de CC de la subestación, la pluma eléctrica no se enciende,
Si la luz está cerca de la punta del bolígrafo, el polo positivo tiene una falla a tierra,
Si la luz está cerca del extremo del dedo, la falla a tierra está en el polo negativo.
Descripción: El coeficiente DC de las centrales eléctricas y subestaciones está aislado del suelo. Las personas se paran en el suelo y tocan el polo positivo o negativo con un electroscopio. El tubo de neón no debe encenderse. Si se enciende, significa que el sistema de CC tiene un fenómeno de puesta a tierra; si la luz está en el extremo cercano a la punta de la pluma, es la tierra positiva; si la luz está en el extremo cerca del dedo, es la tierra negativa.
4) Juzgar fórmulas en fase y fuera de fase
Al juzgar que las dos líneas son iguales y diferentes, sostenga un bolígrafo en cada mano,
Los dos pies están aislados del suelo y cada uno de los dos cepillos toca una línea.
Mira un bolígrafo con los ojos, si no brilla es diferente.
Nota: Durante esta prueba, recuerde que ambos pies deben estar aislados del suelo. Debido a que la mayor parte de nuestro país funciona con 380/220 V, y los transformadores generalmente usan el punto neutral para conectarse directamente a tierra, por lo que durante la prueba, el cuerpo humano y la tierra deben aislarse para evitar formar un bucle y evitar errores de juicio; durante la prueba, los dos golpes están encendidos y apagados. La pantalla brillante es la misma, así que solo mire una.
5) La fórmula para juzgar la falla a tierra de la línea de fase de la línea de alimentación trifásica de tres hilos de 380/220V
Línea trifásica de conexión en estrella, la pluma eléctrica toca dos luces,
El restante es débil en brillo, el conductor de fase está conectado a tierra,
Si casi no hay luz, la tierra metálica falla.
