Introducción al uso de pinza amperimétrica.

Nov 25, 2023

Introducción al uso de pinza amperimétrica.



Antes de la medición
El primer paso es seleccionar correctamente la pinza amperimétrica según el tipo y nivel de voltaje de la corriente que se está midiendo. El voltaje de la línea que se está midiendo debe ser menor que el voltaje nominal de la pinza amperimétrica. Al medir la corriente de una línea de alto voltaje, se debe utilizar una pinza amperimétrica de alto voltaje que coincida con su nivel de voltaje. Las pinzas amperimétricas de bajo voltaje solo pueden medir la corriente en sistemas de bajo voltaje, pero no pueden medir la corriente en sistemas de alto voltaje.


En segundo lugar, se debe comprobar correctamente el aspecto de la pinza amperimétrica antes de su uso. Asegúrese de verificar si el rendimiento de aislamiento del medidor es bueno, si la carcasa no debe estar dañada y si el mango debe estar limpio y seco. Si el puntero no está en cero, se debe realizar un ajuste mecánico a cero. Las mordazas del amperímetro tipo pinza deben estar firmemente conectadas. Si el puntero tiembla, las mandíbulas se pueden abrir y cerrar nuevamente. Si el temblor aún persiste, verifique cuidadosamente y preste atención para eliminar los residuos y la suciedad de las mandíbulas y luego mida.


Debido a que la pinza amperimétrica hace contacto con el circuito que se está midiendo, la pinza amperimétrica no puede medir la corriente de los conductores desnudos. Cuando se mide con una pinza amperimétrica de alto voltaje, debe ser operada por dos personas. Durante la medición, se deben usar guantes aislantes, pararse sobre la almohadilla aislante y no se deben tocar otros equipos para evitar cortocircuitos o conexiones a tierra.


Al medir
Primero, cuando lo use, presione la llave con fuerza para abrir las mordazas, ponga el cable a prueba en el centro de las mordazas, luego afloje la llave y cierre las mordazas firmemente. Si hay ruido en la superficie articular de las mandíbulas, se debe abrir y cerrar nuevamente. Si todavía hay ruido, se debe procesar la superficie de la junta para que la lectura sea precisa. Además, no sujete dos cables al mismo tiempo. Después de leer, abra las mordazas, retire el cable bajo prueba y ajuste el engranaje en el engranaje de mayor corriente o en el engranaje APAGADO.


En segundo lugar, se debe seleccionar el rango apropiado del amperímetro tipo pinza de acuerdo con el tamaño de la corriente medida. El rango seleccionado debe ser ligeramente mayor que el valor actual medido. Si no se puede estimar, para evitar daños a la pinza amperimétrica, la medición debe iniciarse desde el rango máximo y cambiar gradualmente de marcha hasta que el rango sea apropiado. Está estrictamente prohibido cambiar el engranaje de la pinza amperimétrica durante el proceso de medición. Al cambiar de marcha, el conductor bajo prueba debe retirarse de la abrazadera antes de cambiar de marcha.


Al medir una corriente inferior a 5 amperios, para que la lectura sea más precisa, si las condiciones lo permiten, el cable portador de corriente que se va a medir se puede enrollar varias veces y luego colocarlo en la abrazadera para realizar la medición. En este momento, el valor actual real del cable medido debe ser igual a la lectura del medidor dividida por el número de bobinas de cable colocadas en las mordazas.


Al medir, se debe prestar atención a mantener una distancia segura entre todas las partes del cuerpo y los objetos cargados. La distancia segura para sistemas de bajo voltaje es de 0.1 a 0.3 metros. Al medir la corriente de cada fase de un cable de alta tensión, la distancia entre las cabezas del cable debe ser superior a 300 mm y el aislamiento debe ser bueno. La medición sólo podrá realizarse cuando se considere conveniente. Al observar la sincronización del medidor, se debe prestar especial atención a mantener una distancia segura entre el cabezal y las partes vivas. La distancia entre cualquier parte del cuerpo humano y el cuerpo vivo no deberá ser inferior a la longitud total de la pinza amperimétrica.


Al medir la corriente de fusibles fusibles de bajo voltaje o barras colectoras de bajo voltaje dispuestas horizontalmente, cada fusible fusible o barra colectora de fase debe protegerse y aislarse con materiales aislantes antes de la medición para evitar cortocircuitos entre fases. Cuando una fase del cable está conectada a tierra, está estrictamente prohibida la medición para evitar roturas de tierra y explosiones debido al bajo nivel de aislamiento del cabezal del cable, lo que puede poner en peligro la seguridad personal.


Después de la medición
Después de la medición, si la pinza amperimétrica se mide con una pinza amperimétrica magnetoeléctrica común, el valor indicado será muy diferente del valor real que se está midiendo, o incluso no habrá indicación. La razón es que la pinza amperimétrica magnetoeléctrica El cabezal del medidor de la pinza amperimétrica está conectado a la bobina secundaria del transformador, y el voltaje en el cabezal del medidor se obtiene de la bobina secundaria. Según el principio de inducción electromagnética, se puede ver que la fuerza electromotriz de inductancia mutua es E2=4.44fWФm. No es difícil ver en la publicidad que el tamaño de la fuerza electromotriz de inductancia mutua es proporcional a la frecuencia. Cuando se utiliza este tipo de pinza amperimétrica para medir la corriente del rotor, debido a la baja frecuencia del rotor, el voltaje obtenido en el medidor será mucho menor que el voltaje al medir la misma corriente de frecuencia industrial (debido a que este medidor se basa en Diseño de frecuencia de alimentación CA 50 Hz). A veces la corriente es tan pequeña que ni siquiera puede encender el elemento rectificador del medidor, por lo que la pinza amperimétrica no tiene indicación, o el valor indicado es muy diferente del valor real.


Si elige una pinza amperimétrica de sistema electromagnético, dado que el mecanismo de medición no tiene una bobina secundaria ni un elemento rectificador, el flujo magnético generado por la corriente que se mide pasa a través del cabezal del medidor y magnetiza las piezas de hierro estáticas y móviles del cabezal del medidor. , lo que hace que el puntero del cabezal del medidor se desvíe e interactúe con la frecuencia de la corriente medida no importa, por lo que el valor de la corriente del rotor se puede indicar con precisión.


(2) Al medir una carga equilibrada trifásica con una pinza amperimétrica, el valor indicado de la corriente cuando se colocan conductores bifásicos en la pinza es el mismo que el valor indicado de la corriente cuando se coloca una fase en la pinza. . Al medir una carga equilibrada trifásica con una pinza amperimétrica, ocurrirá un fenómeno extraño. Es decir, el valor indicado cuando se colocan conductores bifásicos en la abrazadera es el mismo que el valor indicado cuando se coloca un conductor monofásico. Esto se debe a que la carga equilibrada trifásica está en el circuito, el valor actual de cada fase es igual y la siguiente expresión pública se utiliza para expresar Iu=Iv=Iw. Si se coloca un conductor de fase en las mordazas, la pinza amperimétrica indica el valor actual de esa fase. Cuando se colocan dos conductores de fase en las mordazas, el valor indicado por el medidor es en realidad la suma de los fasores de las dos corrientes de fase. Según el principio de suma de fases, I1+I3=-I2, por lo que el valor indicado es el mismo que cuando se coloca una fase.

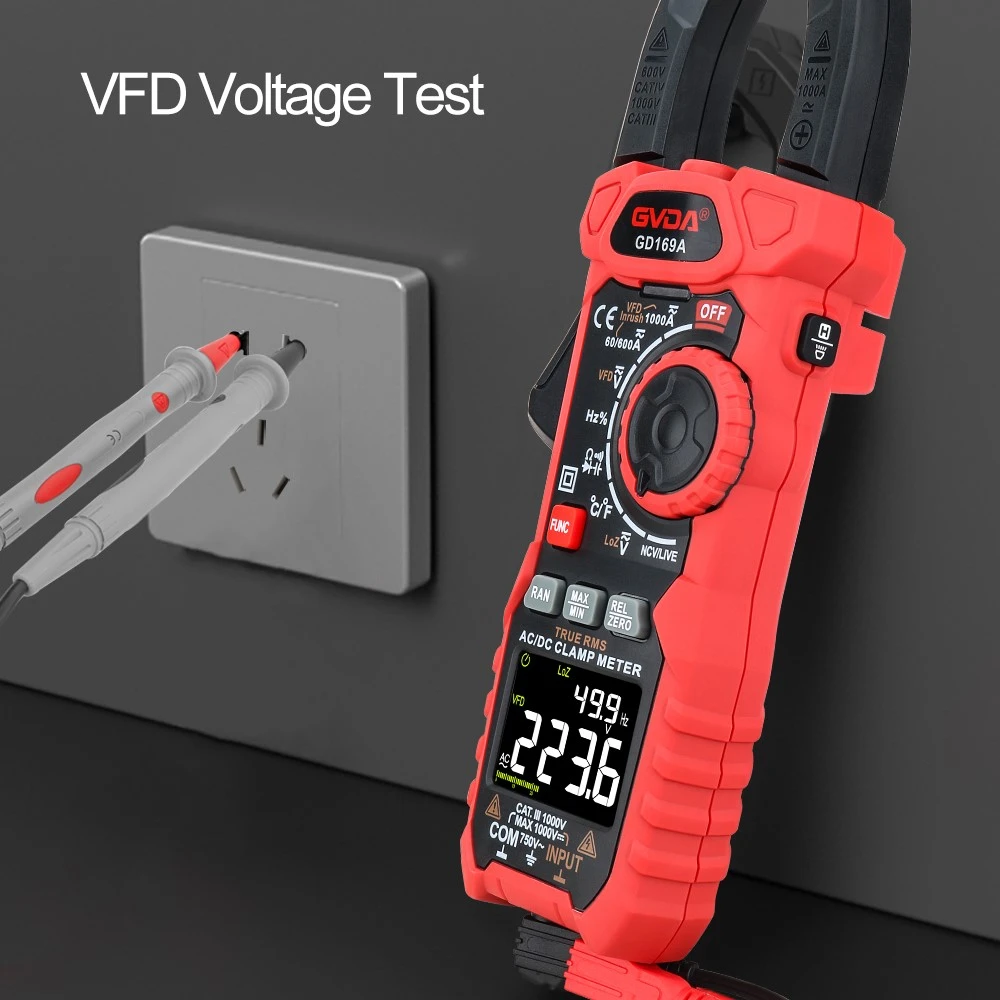

AC DC Clamp meter
