Introducción a las fuentes de interferencia de la tecnología EMI de la fuente de alimentación de conmutación

Apr 03, 2025

Introducción a las fuentes de interferencia de la tecnología EMI de la fuente de alimentación de conmutación



(1) tubo de interruptor de encendido
El interruptor de alimentación funciona en un estado de ciclismo rápido On Off, con DV/DT y DI/DT cambiando rápidamente. Por lo tanto, el interruptor de alimentación no es solo la principal fuente de interferencia de acoplamiento de campo eléctrico, sino también la principal fuente de interferencia de acoplamiento de campo magnético.


(2) La fuente EMI de transformadores de alta frecuencia se refleja principalmente en la transformación cíclica rápida de DI/DT correspondiente a la inductancia de fugas, lo que hace que los transformadores de alta frecuencia sean una fuente de interferencia importante para el acoplamiento del campo magnético.


(3) diodo rectificador
La fuente EMI de diodos rectificadores se refleja principalmente en las características de recuperación inversa. El punto intermitente de la corriente de recuperación inversa generará un alto DV/DT en inductancia (inductancia del plomo, inductancia estresa, etc.), lo que resulta en una fuerte interferencia electromagnética.


(4) PCB
Más precisamente, PCB es el canal de acoplamiento de la fuente de interferencia antes mencionada, y la calidad de PCB corresponde directamente a la efectividad de suprimir la fuente EMI mencionada anteriormente.


Control de la inductancia de fugas en transformadores de alta frecuencia
La inductancia de fugas de los transformadores de alta frecuencia es una de las razones importantes para la generación de voltaje máximo cuando se apagan los interruptores de alimentación. Por lo tanto, controlar la inductancia de fuga se ha convertido en el principal problema para resolver el EMI causado por transformadores de alta frecuencia.


Dos puntos de entrada para reducir la inductancia de fuga de transformador de alta frecuencia: diseño eléctrico y diseño de procesos.
(1) Elija un núcleo magnético adecuado para reducir la inductancia de fugas. La inductancia de fugas es proporcional al cuadrado de los giros de borde originales, y reducir los giros reducirá significativamente la inductancia de fugas.


(2) Reduzca la capa de aislamiento entre los devanados. Ahora hay una capa de aislamiento llamada "Película dorada" con un grosor de 20-100 um, y un voltaje de desglose de pulso de varios miles de voltios.


(3) Aumente el grado de acoplamiento entre los devanados y reduzca la inductancia de fugas.

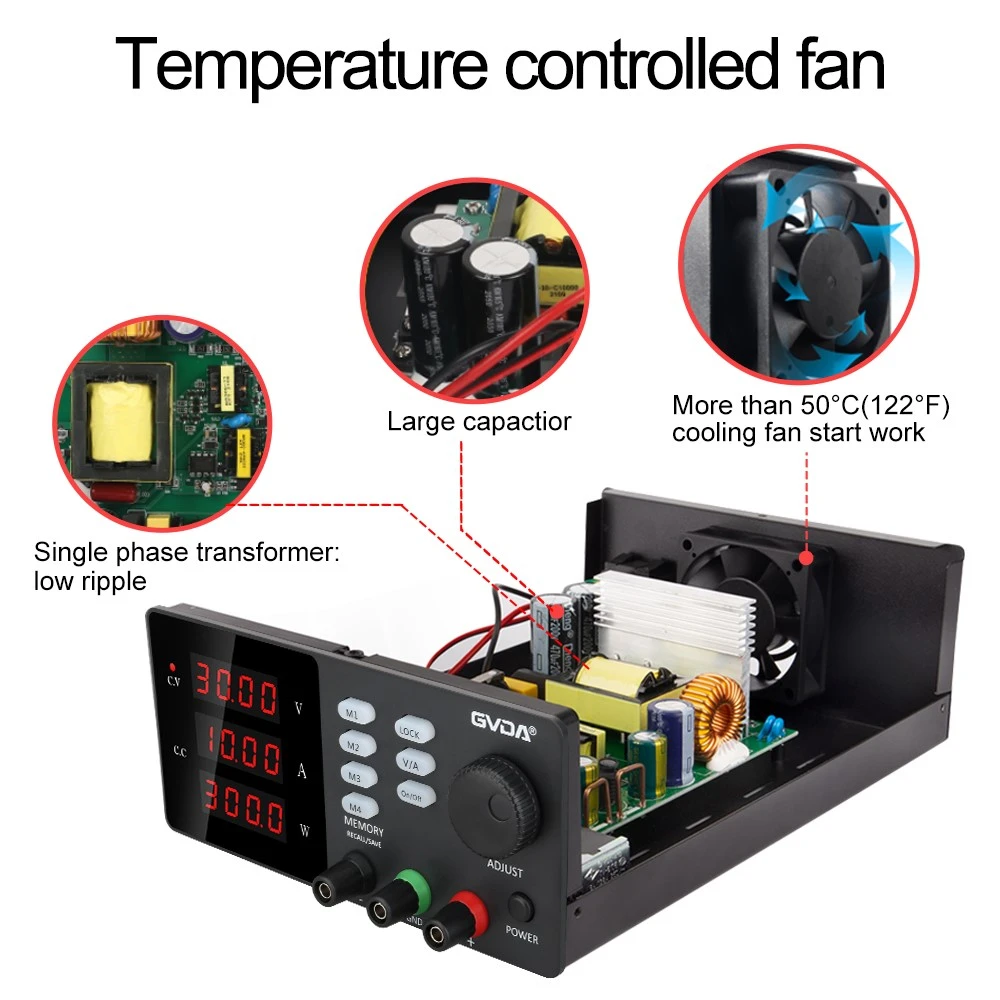

Switching Bench Source
