En pocas palabras, factores clave a tener en cuenta al utilizar una pinza amperimétrica

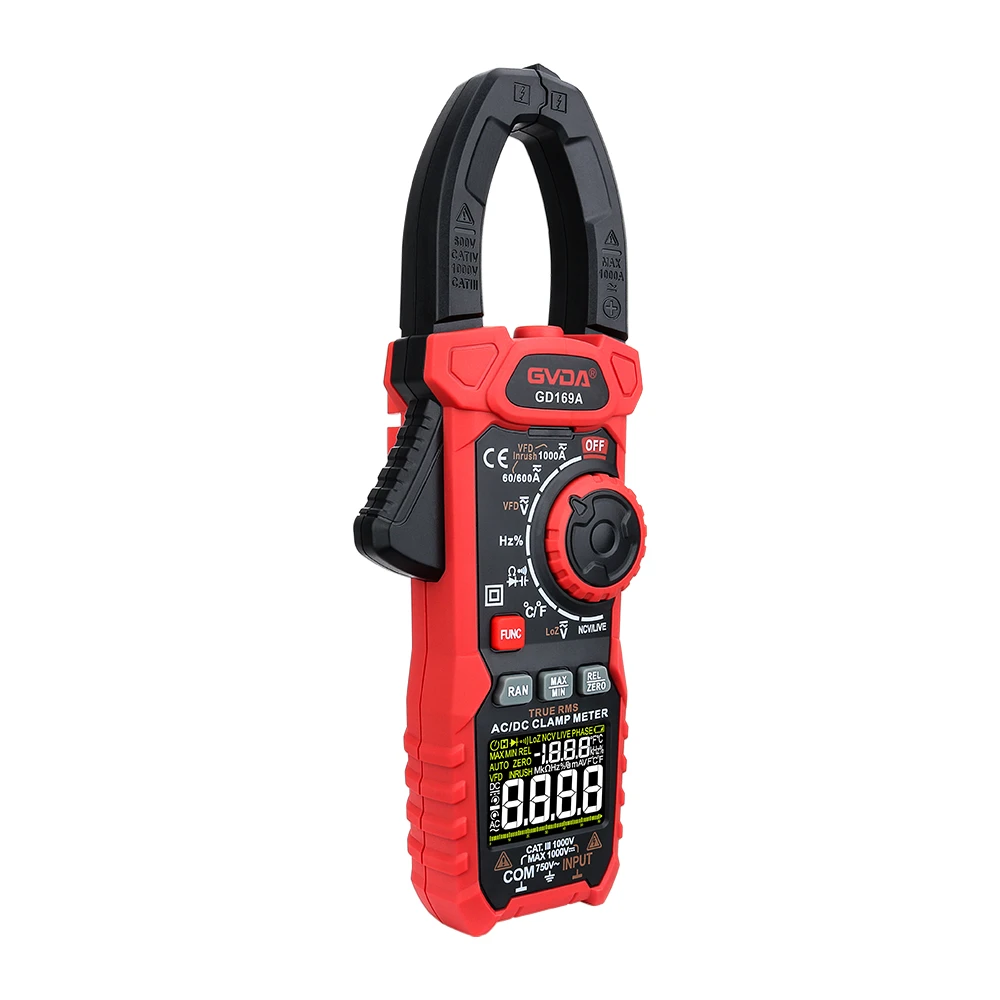

Un instrumento llamado pinza amperimétrica (clamp meter) combina un amperímetro y un transformador de corriente. Es un componente crucial de un multímetro digital. Funciona con los mismos principios que un transformador de corriente cuando mide corriente. Una pinza amperimétrica combina un amperímetro con un transformador de corriente. Cuando se aprieta la llave, el núcleo de hierro del transformador de corriente se puede abrir, lo que permite que el cable que lleva la corriente medida pase a través del espacio sin cortarse. Cuando se afloja la llave, el núcleo de hierro se cierra.
El cable del circuito medido que pasa a través del núcleo de hierro se transforma en la bobina primaria del transformador de corriente, y el paso de la corriente induce corriente en la bobina secundaria. Mida la corriente que fluye a través de la línea que se está probando para que el amperímetro conectado a la bobina secundaria pueda mostrar una lectura.
Al cambiar el engranaje del interruptor, se pueden ajustar los rangos de la pinza amperimétrica. Sin embargo, está prohibido usar energía mientras se cambia de marcha. La precisión de la pinza amperimétrica suele estar entre 2,5 y 5, que no es muy alta. El medidor tiene interruptores con varios rangos para las funciones de medición de voltaje y diferentes niveles de corriente para facilitar su uso.
Originalmente diseñado para medir la corriente alterna, la pinza amperimétrica z ahora realiza algunas de las mismas tareas que un multímetro, incluida la medición de voltaje CA y CC, corriente, capacitancia, diodo, transistor, resistencia, temperatura, frecuencia y otras cosas.
Una pinza amperimétrica es un dispositivo que mide la cantidad de corriente que fluye a través de un circuito eléctrico mientras se sigue suministrando energía. Es una pieza de equipo eléctrico hecha específicamente para medir corrientes grandes de CA.
La pinza amperimétrica es un práctico dispositivo de prueba que sujeta el cable y mide la corriente sin interrumpir el circuito (también conocido como medición no destructiva).
Aunque los amperímetros de abrazadera simplemente sujetan la cubierta del cable electrificado para medir la corriente, los multímetros de puntero analógico y los multímetros digitales también interrumpen el circuito para hacerlo. Las corrientes grandes se pueden detectar de forma segura utilizando este método sencillo, incluso cuando el circuito no está conectado directamente.
Los multímetros y medidores de resistencia de aislamiento vienen en dos variedades: puntero analógico y digital.
El rango de detección del tipo estándar está entre 2 A y 200 A o 400 A para CA y CC, mientras que hay ciertos productos que pueden detectar corrientes altas de hasta 2000 A;
Además, existen productos de detección de fugas que pueden identificar ondas no sinusoidales, como transformadores y fuentes de alimentación conmutadas, así como equipos que pueden identificar el verdadero valor efectivo (True RMS) de pequeñas corrientes de varios mA.
Fundamentos de la pinza amperimétrica
1: objeto de detección
Elija el modelo según los diferentes objetos de detección, corriente CA, corriente CC o corriente de fuga;
2: El tamaño de conductor detectable más grande
Según el sitio de prueba, existen diferentes especificaciones desde 21 mm de diámetro hasta 53 mm de diámetro.
3: ¿Es necesaria la detección del valor verdadero?
El modo de valor promedio de la pinza amperimétrica no puede identificar correctamente los circuitos no sinusoidales, como los circuitos del motor y del transformador. El amperímetro de pinza de modo de valor efectivo genuino debe usarse para encontrar este circuito.
4: Otras características
Un modelo que incorpora la función de detección y salida de registro además de poder detectar la corriente.
Clasificación de pinzas amperimétricas
El tipo de transformador y el sistema electromagnético son las dos categorías en las que se incluye según su uso y estructura.
El amperímetro de pinza tipo transformador, que consta de un instrumento de sistema rectificador y un transformador de corriente, se usa con frecuencia. Se limita a la medición de corriente alterna. Tanto CA como CC se pueden utilizar con el instrumento del sistema electromagnético ya que la desviación de la parte móvil es independiente de la polaridad de la corriente.
