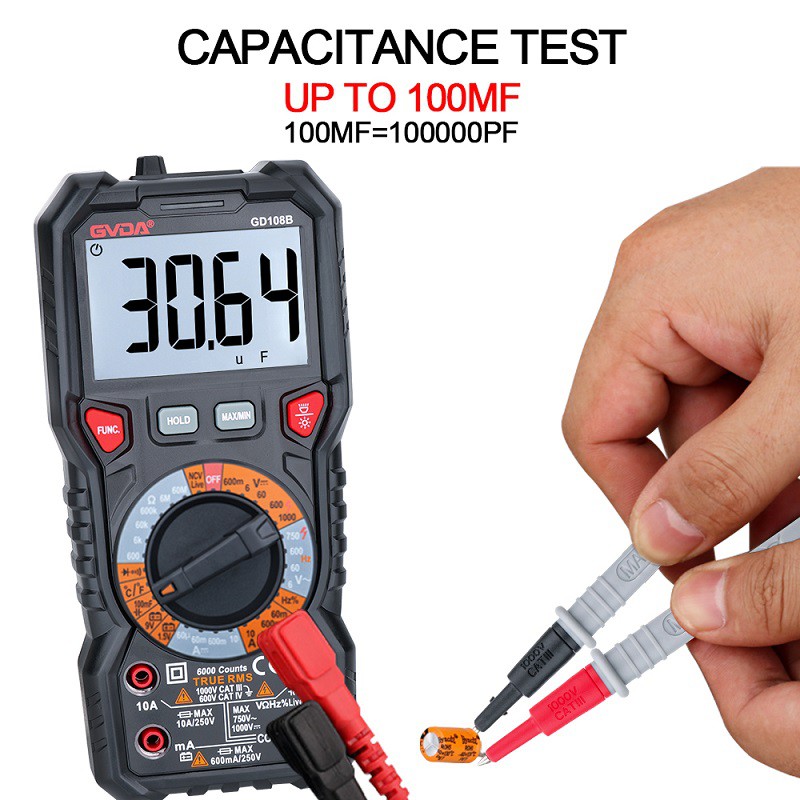

¿Cómo utilizar un multímetro para detectar cortocircuitos, circuitos abiertos y fugas de corriente?
Encuentra el cortocircuito
Un cortocircuito se refiere a una conexión de baja-impedancia entre dos puntos del circuito con potenciales diferentes. Para detectar un cortocircuito, debe seguir los pasos a continuación:
1. Desconecte el circuito: Primero, desconecte el circuito bajo prueba y asegúrese de que la fuente de alimentación esté apagada. Este es un paso crucial para garantizar la seguridad.
2. Configure el modo de medición: configure el multímetro en modo de medición de resistencia CC. Para un multímetro digital, seleccione el rango apropiado; para un multímetro analógico, elija la configuración de rango más bajo.
3. Conexión de prueba: Conecte los dos cables del multímetro a dos puntos diferentes del circuito bajo prueba. Si el multímetro indica resistencia infinita (es decir, resistencia infinita), no indica ningún cortocircuito. Si el multímetro muestra un valor de resistencia cercano a cero, se puede determinar que hay un cortocircuito.
4. Reducir el alcance: si se detecta un cortocircuito, es necesario eliminar iterativamente partes del circuito para identificar la ubicación específica del cortocircuito. Puede hacerlo desconectando los componentes o cables del circuito uno por uno y repitiendo el paso 3, reduciendo gradualmente el alcance de la ubicación del cortocircuito. Asegúrese de que después de desconectar cada componente del circuito, desconecte el circuito bajo prueba y espere un período de tiempo para asegurarse de que la carga en el circuito se haya agotado.
5. Precauciones: Al realizar la detección de cortocircuitos, asegúrese de que la fuente de alimentación esté apagada y que se hayan tomado todas las medidas de seguridad para el instrumento. Además, tenga cuidado de no tocar las piezas de alto-voltaje durante las mediciones en-tiempo real para evitar el riesgo de descarga eléctrica.
Compruebe si hay circuito abierto
Un circuito abierto se refiere a una interrupción en la conexión dentro de un circuito, impidiendo el flujo de corriente. Para detectar un circuito abierto, puede seguir los pasos a continuación:
1. Desconecte el circuito: Primero, desconecte el circuito bajo prueba y asegúrese de que la fuente de alimentación esté apagada.
2. Configure el modo de medición: Configure el multímetro en el modo de medición de corriente o voltaje apropiado según el tipo de circuito a medir. Para multímetros digitales, seleccione el rango apropiado; Para multímetros analógicos, seleccione la configuración de rango más alto.
3. Conexión de prueba: Conecte un cable del multímetro a un punto del circuito bajo prueba y conecte el otro cable a la posición energizada esperada del circuito. Si el multímetro muestra un valor de corriente o voltaje cercano a cero, indica un circuito abierto.
4. Reducir el alcance: si se encuentra una interrupción, es necesario eliminar iterativamente partes del circuito para localizar la interrupción específica. Puede utilizar el diagrama del circuito e inspeccionar los componentes o el cableado del circuito uno por uno, repitiendo el paso 3 para delimitar gradualmente la ubicación de la rotura. Asegúrese de desconectar el circuito bajo prueba después de desconectar cada componente del circuito y espere un momento para asegurarse de que la carga en el circuito se haya agotado.
5. Precauciones: Al realizar la detección de rotura de circuito, asegúrese de que se haya desconectado la fuente de alimentación y se hayan implementado las medidas de seguridad para el instrumento. Además, tenga cuidado al encender o apagar la fuente de alimentación. Para circuitos de alto-voltaje, se deben tomar medidas de protección adecuadas.
Compruebe si hay fugas eléctricas
La fuga eléctrica se refiere a la situación en la que la corriente no puede regresar a su camino original en un circuito, lo que hace que la corriente fluya hacia el suelo u otros caminos anormales. Para detectar fugas eléctricas, puede seguir los pasos a continuación:
1. Prepare el circuito: vuelva a conectar el circuito bajo prueba a la fuente de alimentación y asegúrese de que todos los equipos no-esenciales estén apagados para minimizar errores.
2. Configure el modo de medición: configure el multímetro en modo de medición de corriente CA. Elija un rango apropiado.
3. Prueba de corriente: Primero, conecte un cable del multímetro a la línea de fase de la fuente de alimentación (generalmente el cable vivo) y conecte el otro cable al punto de conexión a tierra o al punto de retorno esperado del circuito. Lea el valor actual mostrado en el multímetro. Si se detecta un valor de corriente distinto de-cero, indica la presencia de fuga.
4. Reducir el alcance: si se detecta una fuga, es necesario eliminar iterativamente partes del circuito para identificar la ubicación específica de la fuga. Puede utilizar el diagrama del circuito e inspeccionar los componentes o el cableado del circuito uno por uno, repitiendo el paso 3 para reducir gradualmente el alcance de la ubicación de la fuga. Asegúrese de que el circuito bajo prueba esté desconectado después de desconectar cada componente del circuito y espere un período de tiempo para asegurarse de que la carga en el circuito se haya agotado.
5. Precauciones: Al realizar la detección de fugas, asegúrese de que la fuente de alimentación esté apagada y que se hayan implementado las medidas de seguridad para el instrumento. Además, tenga cuidado al encender o apagar la fuente de alimentación. Para circuitos de alto-voltaje, se deben tomar medidas de protección adecuadas.
