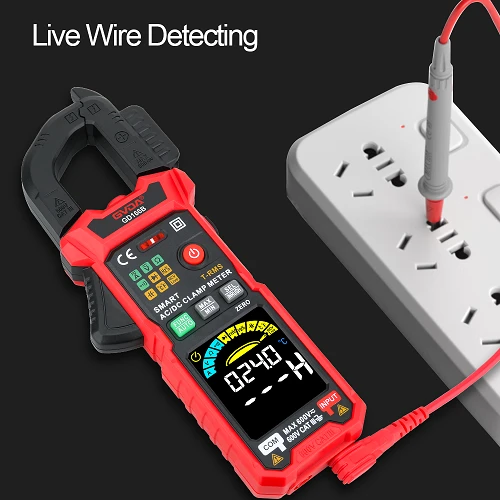

Cómo usar la pinza amperimétrica de alto y bajo voltaje para encontrar rápidamente el punto de falla de fuga
Un nuevo método para encontrar rápidamente el punto de falla de fuga es el método de pinza amperimétrica de cuatro hilos y fuego único. Los pasos de búsqueda son los siguientes: primero desconecte el disyuntor principal en el área de la estación, conecte la línea saliente de cuatro hilos de bajo voltaje (incluido el cable neutro) en paralelo en el área de la estación, luego conecte una fase de la fuente de alimentación, y luego use el amperímetro de abrazadera de alto y bajo voltaje para medir fase por fase y paso a paso para determinar el punto de falla de fuga. El método de pinza amperimétrica de fuego único de cuatro hilos tiene una carga de trabajo pequeña, una detección rápida de puntos de falla y pequeños riesgos de seguridad.
1. Juicio de medición de cabecera. Primero corte el circuito de fuga de la sala de distribución de energía (caja). Luego de verificar que no haya tensión, quitar el cero fusible trifásico del circuito A, B y C y desatar el hilo neutro (N) (si no hay fusible, desatar los hilos de salida del circuito, incluido el neutro). cable, y marque el cable neutro y la secuencia de fase de otras fases). Conecte los cuatro cables en paralelo, tome cualquier cable vivo de fase y envíe energía, de modo que los cuatro cables estén energizados por un solo fuego. En este momento, se pueden usar pinzas amperimétricas de alto y bajo voltaje para medir los cuatro cables respectivamente. Si la línea Gan medida muestra un valor de corriente grande, mientras que las otras tres líneas tienen un valor pequeño o cero, significa que se ha producido una falla de fuga grave con un valor de corriente grande. Si revisa la medida de cuatro hilos, no hay lecturas pequeñas, lo que indica que cada fase tiene diferentes grados de fuga. No importa cuál sea la situación, de acuerdo con el principio de que el valor actual es grande primero y luego pequeño, encuentre el punto de falla de fuga paso a paso.
2. Vuelva a confirmar el primer disparo. Después de que la fase de falla de fuga haya sido evaluada y confirmada en el extremo de cabecera de la sala (caja) de distribución de energía, use un amperímetro de pinza tipo varilla aislante para reconfirmar la fase de falla de fuga grave con un valor grande en el primer polo de salida de la base, y ten presente esta falla firmemente. Mutuamente. Luego, a lo largo de la fase de falla, mida y busque paso a paso hacia el lado de recepción de energía.
3. Busque ramas de palabras T. Cuando se encuentre con la medición y la búsqueda de un ramal en forma de T, tome el poste del ramal en forma de T como referencia, primero mida el punto de la línea principal A1 (la dirección del lado de recepción de energía) y luego mida el punto del ramal A2. Por ejemplo, el valor de fuga del punto de medición de la línea principal A1 es grande, pero no hay pantalla de fuga en el punto A2. Entonces muestra que el punto de falla de fuga todavía está en la sección trasera de la línea principal, no en la línea secundaria en forma de T.
4. Busque ramas cruzadas. Cuando mida y busque una línea de rama cruzada, tome el poste de la rama cruzada como referencia y primero mida el punto A1 de la línea principal (la dirección del lado de recepción de energía). Si no hay pantalla de fuga, significa que el punto de falla está en el punto A2 (el lado "diez" de la línea secundaria) o el punto A3 (el lado "uno" de la línea secundaria). Si hay corriente de fuga en los puntos A2 y A3 al mismo tiempo, significa que hay una falla de conexión a tierra multipunto. Encuentre el punto de falla de fuga paso a paso de acuerdo con el principio de que el valor actual es grande primero y luego pequeño. Por analogía y paso a paso, se puede encontrar pronto el punto de falla de fuga grave o el usuario. Este método también es muy rápido y preciso para encontrar el robo de energía de una línea a un lugar.
