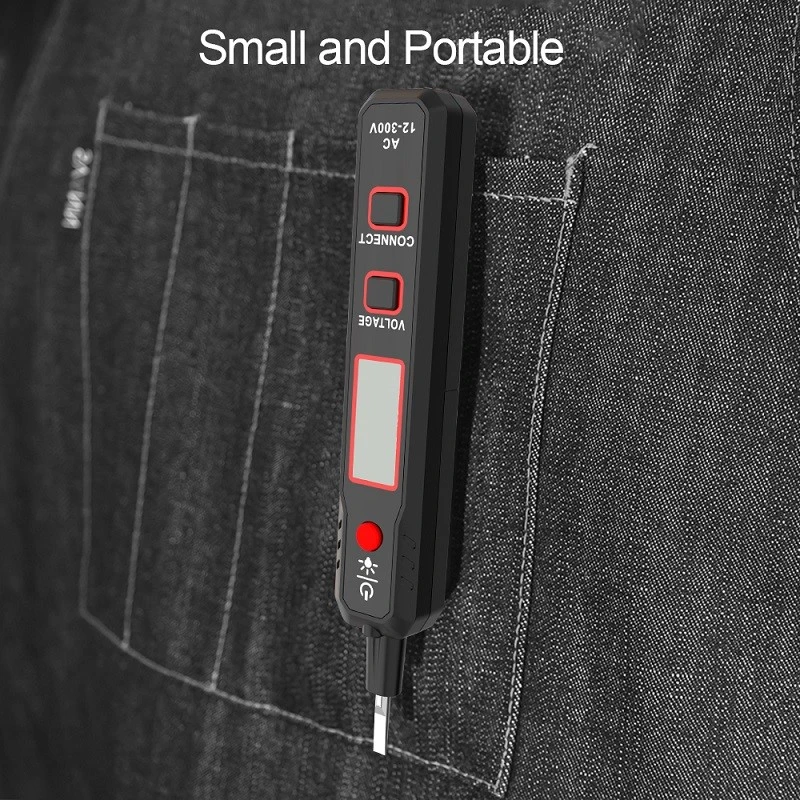

Cómo utilizar el lápiz eléctrico y su finalidad
El lápiz óptico también se denomina lápiz de prueba o, para abreviar, "lápiz eléctrico". Es una herramienta básica de electricista, utilizada principalmente para comprobar si el cable está cargado. Hay una burbuja de neón en el cuerpo del bolígrafo, la prueba si la burbuja de neón brilla, indica que el cable tiene electricidad o acceso al firewire. Bolígrafo de prueba en la punta del bolígrafo, cola del bolígrafo, hecho de materiales metálicos, la varilla del bolígrafo está hecha de materiales aislantes. Y para el uso principiante del lápiz de prueba, asegúrese de usar su mano para tocar el extremo de la parte metálica del lápiz de prueba; de lo contrario, debido al cuerpo cargado, el lápiz de prueba, el cuerpo humano y la tierra no forman un circuito. , el bolígrafo de prueba en la burbuja de neón no brillará, lo que resultará en un error judicial, ya que el cuerpo cargado no está cargado eléctricamente, por eso hoy hablaremos sobre cómo usar un bolígrafo de prueba y las precauciones que se deben tomar.
Detección de voltaje
1, el rango de detección de 12V-250V CA/CC.
2, toque el botón "detección directa", el extremo frontal metálico del lápiz óptico entra en contacto con el objeto medido, el lápiz óptico se divide en 12 V, 36 V, 55, 110, 220 valores de voltaje de cinco segmentos, el último valor de la pantalla LCD. para el valor de voltaje medido (no hasta el 70% del valor de la sección alta, la pantalla muestra el valor de la sección baja).
3, para medir CC sin tierra, la mano debe tocar el otro electrodo.
Detección por inducción
1, toque la tecla "inducción, prueba de punto de interrupción", la parte frontal metálica del lápiz cerca del objeto a medir, si en la pantalla aparecen símbolos "", que indican que el objeto con corriente alterna.
2, la medición de cables desconectados, toque la tecla "Inducción, prueba de punto de interrupción", el extremo frontal metálico del lápiz cerca de la capa de aislamiento del cable, aparecen los símbolos "", que indican que el punto que se está midiendo con corriente alterna; como en el fenómeno de los cables desconectados, el punto roto en el símbolo "" desaparece. El símbolo "" desaparece.
3, el uso de esta función puede ser conveniente para distinguir entre cero, línea de fase (líneas medidas una al lado de la otra para aumentar la distancia entre las líneas), detección de radiación de microondas y condiciones de fuga.
4. Con luz LED, tiene función de visión nocturna.
Demostración de la aplicación
Prueba de salto de línea: la luz roja indica que la línea es suave y normal, no hay fenómeno de salto de línea; La luz roja no indica que la línea esté desconectada en algún lugar, no conectada.
Detección de alimentación CC: la luz azul indica que la batería está completamente cargada; Un tono claro o ninguna luz indica que la batería es insuficiente o está agotada.
Detección de punto de interrupción de línea: presione y mantenga presionada la tecla de detección de punto de interrupción de inducción, la punta del lápiz eléctrico cerca del cable aparecerá símbolos cargados, mueva la punta a lo largo del cable, si los símbolos cargados desaparecieron, es decir, el corte de energía, esta característica Es amado por los electricistas.
El uso del lápiz
Además de determinar si el objeto está cargado, el lápiz tiene los siguientes usos:
(1) se puede utilizar para la verificación de fase de bajo voltaje, midiendo la línea entre cualquier conductor, ya sea de la misma fase o de una fase diferente. El método específico es: pararse sobre un objeto aislado de la tierra, con cada mano sosteniendo un lápiz, y luego en los dos cables que se van a probar en la prueba, si los dos lápiz luminosos son muy brillantes, los dos cables para la fase; Por el contrario, es la misma fase, es el uso de burbujas de neón en el lápiz óptico, la diferencia de voltaje entre los polos de la burbuja de neón y su intensidad luminosa es directamente proporcional al principio de discriminación.
(2) se puede utilizar para distinguir entre corriente alterna y corriente continua. En la prueba con el stylus, si las burbujas de neón del stylus en los dos polos son luminosas, es corriente alterna; si los dos polos en un solo polo son luminosos, es la corriente continua.
(3) puede determinar los polos positivo y negativo de DC. Se conectará al lápiz óptico en la prueba del circuito de CC, la luz de burbuja de neón de ese polo es el polo negativo, no enciende un polo positivo.
(4) se puede utilizar para determinar si la conexión a tierra de CC. Aislado a tierra en el sistema de CC, puede colocarse en el suelo con un sistema de CC de contacto del lápiz en el polo positivo o negativo, si la burbuja de neón del lápiz no se enciende, no hay fenómeno de conexión a tierra. Si la burbuja de neón es brillante, muestra que hay un fenómeno de conexión a tierra, y si es brillante como la punta de un bolígrafo, entonces el polo positivo está conectado a tierra. Si la luz está en la punta del dedo, es conexión a tierra negativa. Sin embargo, debe señalarse que en el sistema de CC con un relé de monitoreo de tierra, este método no se puede utilizar para determinar si el sistema de CC está conectado a tierra.
