Cómo utilizar el bolígrafo galvanómetro digital
Hay bolígrafos eléctricos comunes y bolígrafos eléctricos digitales, los bolígrafos eléctricos comunes tienen una única función, que es medir el firewire.
Hay dos maneras de sostener
La luz de neón es el cable de fuego, no la luz es la línea cero, y mide el rango de voltaje entre 60 y 500 voltios, por debajo de 60 voltios cuando la pluma de prueba de neón puede no brillar.
Precauciones al usar el bolígrafo eléctrico: primero observe si hay alguna resistencia dentro del bolígrafo y si está mojado. Con ambas condiciones, no se puede utilizar.

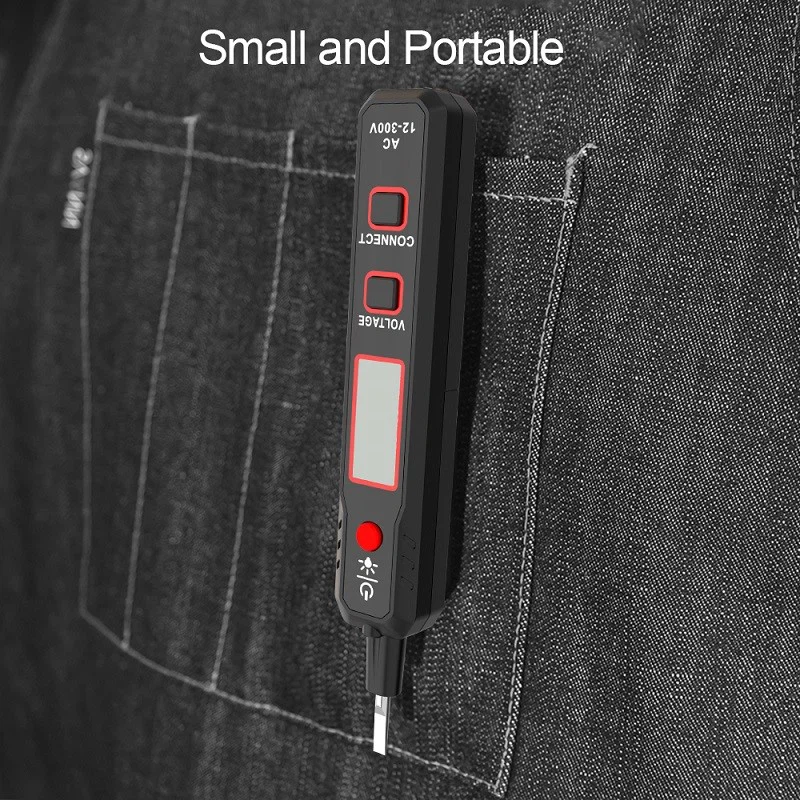

bolígrafo eléctrico digital
Los bolígrafos eléctricos digitales tienen más funciones, miden firewire, miden puntos de interrupción y algunos también se pueden medir dentro y fuera. Para más información, puedes leer este artículo que publiqué ayer ↓↓↓↓↓↓
Este es el cableado de dos tipos de bombillas.
Uno es cableado de control único de conexión única, el otro es cableado de control doble. Podemos ver que cuando el interruptor está cerrado, la bombilla está conectada al cable de fuego y al cable cero. Entonces podemos usar directamente el bolígrafo eléctrico para probar el cable de fuego y el extremo del cable cero.
1, prueba de bolígrafo eléctrico, si el cable de fuego tiene energía, el cable cero también tiene energía, es decir, la línea cero está rota. Después de desconectar la línea cero, de hecho, es igual al cable de fuego ensartado con una bombilla, la llamada posición de línea cero de la prueba del bolígrafo eléctrico, de hecho, sigue siendo la línea de fuego.
Solución: utilice un bolígrafo digital para probar el punto de ruptura, un poco a lo largo de la llamada línea cero para encontrar el pasado.
El cabezal del lote puede estar directamente cerca de la piel aislante del cable, ¡hay símbolos de alto voltaje en la pantalla eléctrica!
2, el cable de fuego, la línea cero no son eléctricos
Esta situación es ciertamente que el cable cortafuegos está roto, también use el bolígrafo para medir el punto de rotura, un poco para encontrar la ubicación del punto de rotura del cable cortafuegos.
3, la potencia del firewire, línea cero sin energía, este es el estado normal. Si en este caso la luz no se enciende, sólo podrás comprobar el portalámparas y la lámpara. Si tienes un multímetro es más preciso, medir directamente el voltaje en ambos extremos es normal.
