¿Cómo utilizar un multímetro para comprobar la calidad del cable de tierra de un enchufe doméstico?

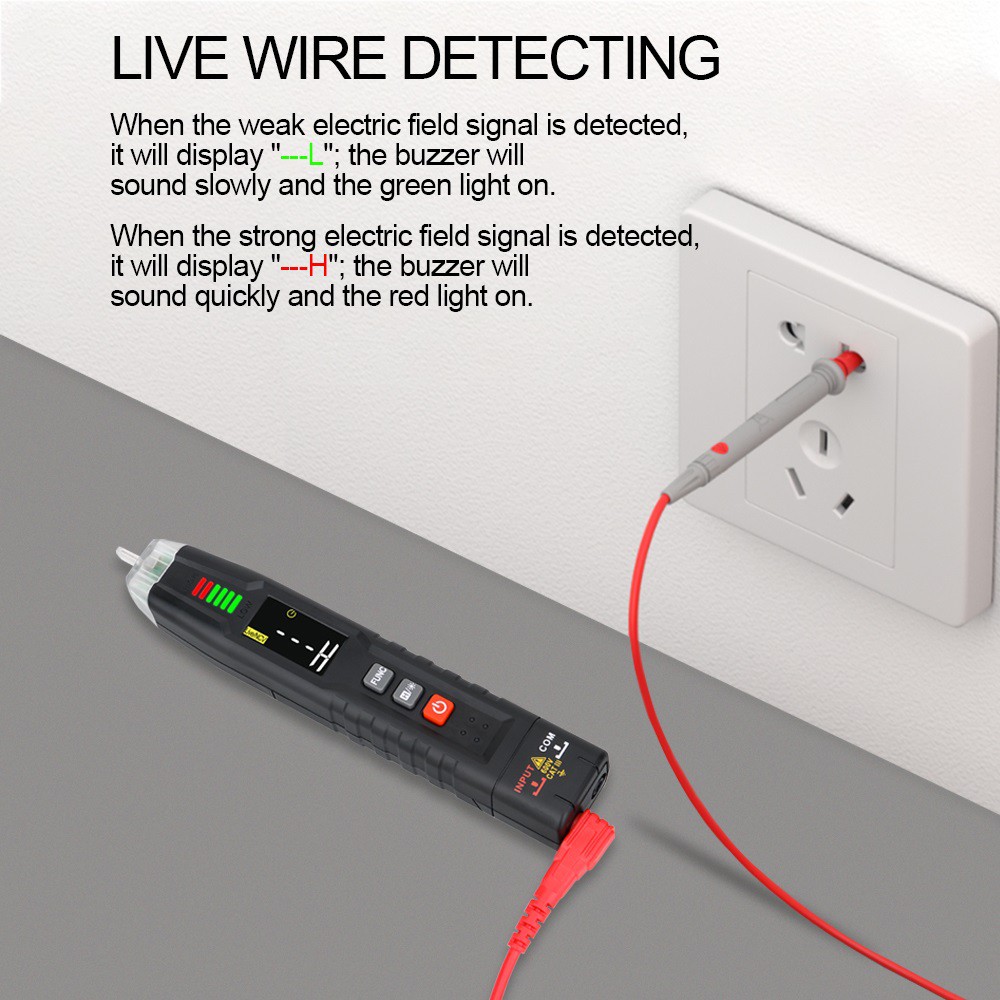

Configure el multímetro en el rango de voltaje de CA de 250 V ~ o el rango más cercano y superior a 220 V, y mida los voltajes entre el cable vivo y el cable neutro, así como entre el cable vivo y el cable de tierra respectivamente.
Si la diferencia entre los dos conjuntos de voltajes es inferior a 5 V, demuestra que el cable de tierra está bien - conectado a tierra. Además, cuanto menor sea la diferencia, mejor será la calidad de la conexión a tierra.
Prueba de bombilla
Toma una bombilla. Conecte un extremo al cable vivo y el otro extremo al cable neutro y al cable de tierra respectivamente, y compare el brillo de la bombilla en los dos casos.
Si el brillo es el mismo en ambos casos, o la bombilla es ligeramente más tenue cuando se conecta al cable de tierra, indica que el cable de tierra está bien - conectado a tierra. Si la bombilla no se enciende cuando se conecta al cable de tierra, significa que hay una falla en el cable de tierra.
Nota: Al utilizar este método de prueba, no debe haber ningún dispositivo de corriente residual (RCD) en el circuito. De lo contrario, el RCD se disparará al probar el cable de tierra, haciendo imposible la comparación. Este dispositivo es incluso más barato que un multímetro y cuesta alrededor de 10 yuanes. Muchas marcas lo producen y los hogares comunes y corrientes deberían tener uno a mano.
También es bastante cómodo de usar. Simplemente conéctelo a la toma de corriente, observe la secuencia de las tres luces del detector y consulte los ejemplos para saber si el cable de tierra es normal (también puede detectar fallas en los cables vivo y neutro). Por supuesto, al igual que los dos métodos anteriores, solo puede indicar si la conexión a tierra está conectada y no se puede determinar la calidad específica de la conexión a tierra.
El valor de resistencia de un cable bien - conectado a tierra es de aproximadamente 4 ohmios.
Primero, presione el botón de prueba en el RCD para verificar si funciona correctamente.
Cuando hay energía, utilicé un multímetro de puntero para medir la diferencia de voltaje entre el cable neutro y el cable de tierra. Solo cuando el multímetro estaba configurado en el rango de 10 V CA pude medir un voltaje de 3 a 5 V. Por lo tanto, para medir si el cable de tierra está bien - conectado a tierra, puedes usar un multímetro para detectar estos dos cables. Si no hay voltaje pequeño, indica que el cable de tierra está roto.
Si hay una tubería de agua metálica conectada a tierra en casa, después de apagar la alimentación, use el rango de ohmios del multímetro para medir la resistencia entre el cable neutro y el cable de tierra. Dado que la antigüedad de las tuberías de agua varía de un hogar a otro, los valores de resistencia también difieren. Sin embargo, si la resistencia medida entre la tubería de agua y el cable de tierra está dentro de los 6 ohmios, se puede utilizar. Medir la resistencia entre el cable neutro y el cable de tierra cuando no hay energía puede reflejar mejor si el cable de tierra está calificado. ¡Cuanto mayor sea la resistencia, más inseguro será!
Configure el multímetro en el rango de corriente de 50 mA. Cuando la alimentación esté encendida, conecte un cable de prueba del multímetro al cable neutro y toque el otro cable de prueba con el cable de tierra. Si el RCD se dispara instantáneamente, significa que la conexión a tierra es buena.
Dado que la sensibilidad mínima de un RCD es de 15 mA, si puede dispararse en este pequeño rango de corriente - y la corriente fluye desde el cable neutro a tierra, significa que el cable de tierra doméstico está calificado.
