Cómo usar un multímetro para medir y evaluar el voltaje de CA y un cable vivo cero

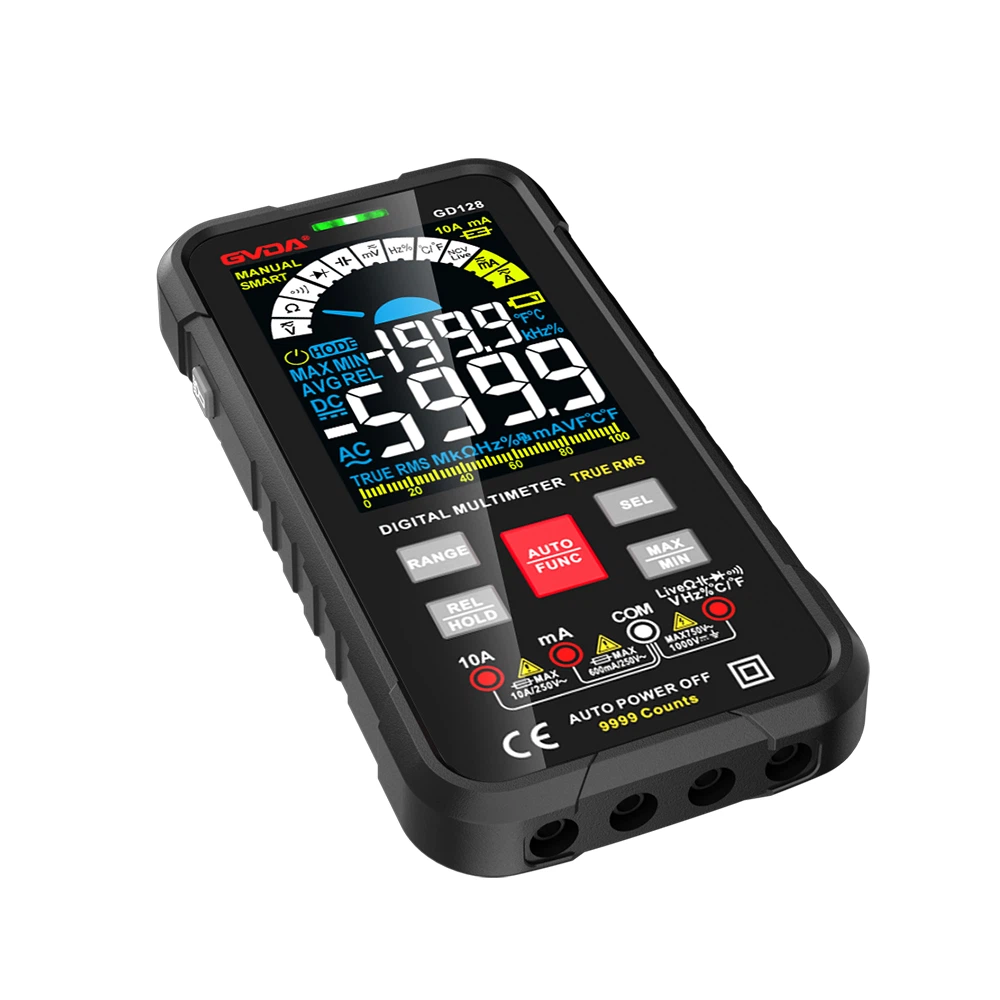

Cómo medir el voltaje de CA con un multímetro
1. Método de medición de voltaje CA
1. Inserte el cable de prueba negro en el conector COM y el cable de prueba rojo en el conector V/Ω.
2. Coloque el interruptor de función en el rango de voltaje de CA V~ y conecte la pluma de prueba a la fuente de alimentación o carga para probar.
3. Al medir el voltaje de CA, no hay visualización de polaridad.
4. Independientemente de medir el voltaje de CA o CC, preste atención a la seguridad personal y no toque la parte metálica del cable de prueba de forma casual.
Tome la medición de CA 220 V como ejemplo: gire el interruptor al nivel de voltaje requerido durante la medición (al medir CA 220 V, el interruptor debe girarse a CA 750 V).
Al medir, la pluma de prueba debe conectarse en paralelo con el circuito bajo prueba. Si no conoce el rango del voltaje a medir, puede usar una prueba de límite más grande para obtener primero el valor aproximado y luego pasar a la medición de límite correspondiente.
2. Consejos de operación
1. Seleccione el engranaje de voltaje de CA para el rango. Cuando no se conoce el rango de voltaje, debe seleccionarse del rango máximo.
2. El medidor debe conectarse en paralelo en ambos extremos del circuito o componente bajo prueba.
3. Pasos de medición de voltaje CA
Paso 1: encienda el interruptor de alimentación del multímetro digital y gire el engranaje del multímetro al rango de voltaje de CA de 750 V.
Paso 2: Encienda el interruptor de alimentación en el circuito.
Paso 3: Mida el voltaje entre los puntos 1-2 y registre la lectura. El valor de voltaje medido es de 220V.
Paso 4: gire el engranaje del multímetro al rango de voltaje de CA de 20 V, mida el voltaje entre los puntos 3-4, 4-5 y 6-7 y registre las lecturas.
4. Asuntos que requieren atención
1. Si se desconoce el rango de voltaje medido. Coloque el interruptor de función en el rango máximo y disminuya gradualmente.
2. Si la pantalla solo muestra "1", significa que el rango es demasiado pequeño y el interruptor de función debe establecerse en un rango más alto.
3. "" significa que no mide voltajes superiores a 1000V. Es posible mostrar valores de voltaje más altos, pero existe el peligro de dañar los circuitos internos.
4. Al medir alto voltaje, preste especial atención para evitar descargas eléctricas.
