Cómo medir la pérdida de fase eléctrica trifásica con multímetro
Pérdida de fase eléctrica trifásica significa que una o dos de las líneas trifásicas no tienen voltaje. Cuando el usuario usa electricidad, si solo se toma un cable de fase, y sucede que este cable de fase está fuera de fase, entonces el usuario final tendrá un corte de energía. Si se trata de un equipo eléctrico trifásico, aún se puede usar después de que falte una fase, pero causará inestabilidad de voltaje, que es fácil que suba o baje repentinamente.
Pérdida de fase eléctrica trifásica, el método de medición con un multímetro.

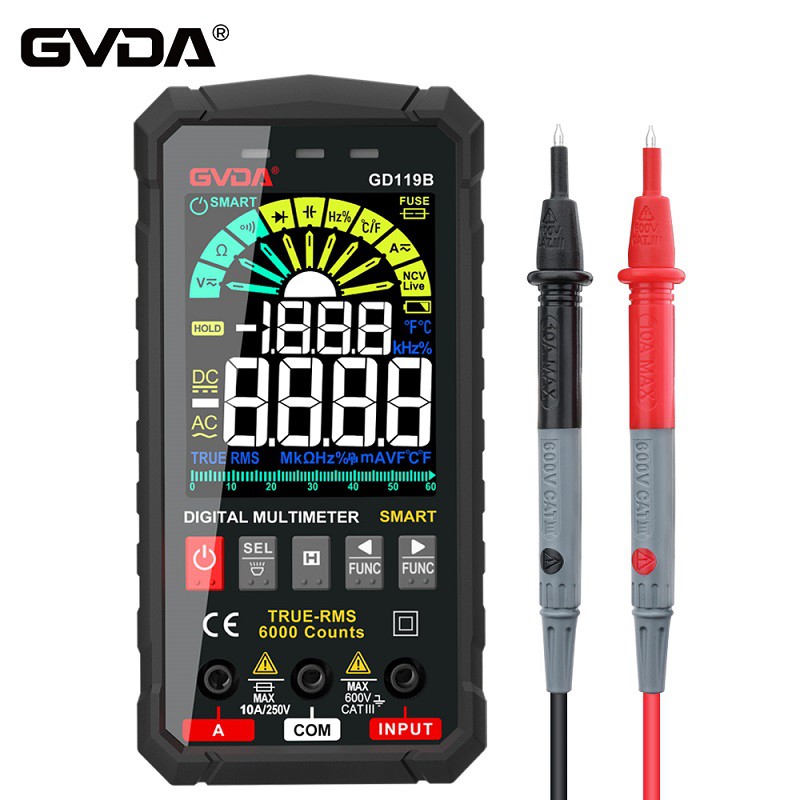

Multímetro para medir la pérdida de fase
En la electricidad trifásica, la tensión de la línea de fase a tierra y a la línea neutra es de 220V. Use el archivo de voltaje del multímetro para medir el voltaje entre los cables trifásicos y el cable de tierra o neutro en secuencia. En circunstancias normales, debería ser de unos 220V. Si el voltaje es 0 o demasiado bajo, prueba que la línea de fase está desfasada.
El voltaje entre las líneas de fase debe ser de aproximadamente 380V. Mida el voltaje entre AB, AC y BC a la vez. Si el voltaje es muy inferior a 380 V, prueba que al menos una de las dos fases medidas está desfasada.
Por ejemplo, si el voltaje medido por AB es bajo, prueba que al menos una de las dos fases A y B está desfasada. Luego mida BC, si el voltaje es normal, prueba que falta la fase A.
Precauciones para medir corriente DC con multímetro
1. Realice el ajuste mecánico del cero.
2. Seleccione el cambio de rango adecuado.
3. Al usar el bloque de corriente del multímetro para medir la corriente, el multímetro debe conectarse en serie en el circuito de prueba, porque solo la conexión en serie puede hacer que la corriente que fluye a través del amperímetro sea igual a la corriente del circuito derivado bajo prueba. Al medir, la rama bajo prueba debe estar desconectada, y los cables de prueba rojo y negro del multímetro deben conectarse en serie entre los dos puntos donde se desconecta la colcha. Se debe prestar especial atención al hecho de que el medidor de corriente se puede conectar en paralelo en el circuito de prueba del edredón, lo cual es muy peligroso y puede quemar fácilmente el multímetro.
4. Preste atención a la polaridad de la electricidad medida.
5. Uso correcto de escalas y lecturas.
6. Cuando se selecciona el rango de corriente CC de 2,5 A, la pluma roja del multímetro debe insertarse en el conector de medición de 2,5 A y el interruptor de rango se puede colocar en cualquier rango de corriente CC.
7. Si la corriente continua medida por la colcha es superior a 2,5 A, el engranaje de 2,5 A se puede expandir a un engranaje de 5 A. El método es muy simple, el usuario puede conectar una resistencia de 0.24 ohmios entre el conector "2.5A" y el conector del cable de prueba negro, de modo que el engranaje se convierta en un engranaje de corriente de 5A. El resistor 0.24A conectado debe ser un resistor bobinado de más de 2W. Si la potencia es demasiado pequeña, se quemará.
