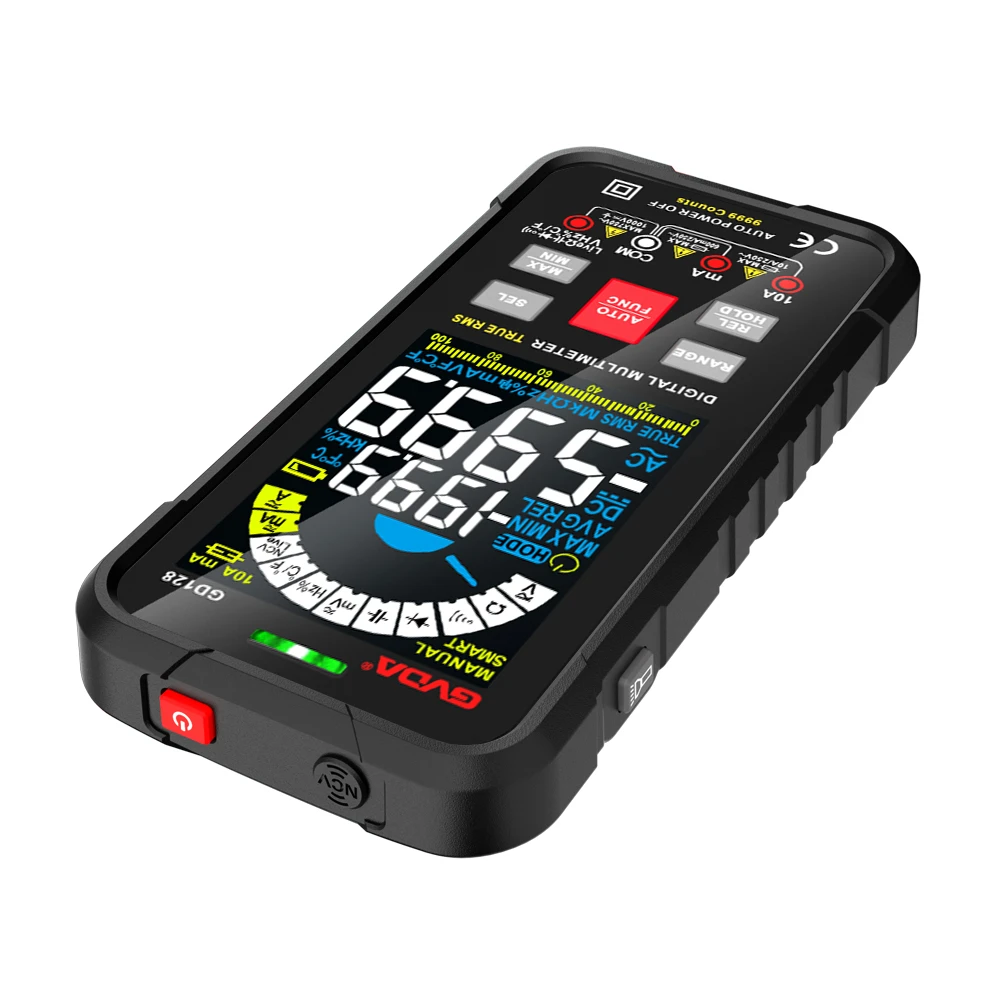

¿Cómo medir corriente con un multímetro digital? Principio de medición de corriente con un multímetro digital.
Método para medir corriente con un multímetro.
Selección de rango: el rango de corriente CC del multímetro está marcado con "mA" y tiene tres rangos: 1 mA, 1 mA y 100 mA. La selección del rango debe basarse en la alta corriente del circuito.
1. Selección de rango: el rango de corriente CC del multímetro está marcado con "mA" y tiene tres rangos: 1 mA, 1 mA y 100 mA. La selección del rango debe basarse en la magnitud de la corriente en el circuito. Si se desconoce el tamaño actual, se debe seleccionar el rango máximo.
2. Método de medición: El multímetro debe conectarse en serie con el circuito que se está probando. Después de desconectar la parte correspondiente del circuito, conecte la sonda multímetro a ambos extremos del punto de interrupción. La sonda roja debe conectarse al punto de interrupción conectado al polo positivo de la fuente de alimentación, y la sonda negra debe conectarse al punto de interrupción conectado al polo negativo de la fuente de alimentación.
(1) Conecte el circuito para que el LED se ilumine normalmente.
(2) Prepare el multímetro de acuerdo con los requisitos previos al uso mencionados anteriormente y coloque el interruptor selector en el rango de mA de 100 mA.
(3) Desconecte el contacto medio del potenciómetro y el cable negativo del LED para formar un "punto de interrupción". En ese momento se apaga el diodo luminoso.
(4) Conecte el multímetro en serie en el punto de interrupción. Conecte la sonda roja al terminal negativo del LED y conecte la sonda negra al cable de contacto medio del potenciómetro. En ese momento el LED vuelve a encenderse. El valor de escala indicado por el puntero del multímetro es el valor actual que pasa por el diodo emisor de luz.
(5) Lea correctamente el valor actual a través del diodo emisor de luz.
(6) Gire el mango del potenciómetro y observe los cambios en el puntero del multímetro y el brillo del diodo emisor de luz. Se puede observar que: Registro: La corriente máxima que pasa a través del diodo emisor de luz es xx miliamperios. La corriente mínima es xx miliamperios.
Principio de medición de corriente con un multímetro.
El principio básico de un multímetro es utilizar un amperímetro de CC magnetoeléctrico sensible (medidor de microamperios) como cabezal medidor.
Cuando una pequeña corriente pasa a través del medidor, habrá una indicación de corriente. Pero el cabezal del medidor no puede pasar corrientes altas, por lo que es necesario derivar o reducir el voltaje conectando algunas resistencias en paralelo o en serie en el cabezal del medidor, para poder medir la corriente, el voltaje y la resistencia en el circuito.
El proceso de medición de un multímetro digital se convierte en una señal de voltaje CC mediante un circuito de conversión, y luego la señal analógica de voltaje se convierte en una señal digital mediante un convertidor analógico a digital (A/D). Luego, se cuenta mediante un contador electrónico y, finalmente, el resultado de la medición se muestra directamente en la pantalla en forma digital.
